n沟道和p沟道图片详解，mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
（一）N沟道加强型MOS管布局
n沟道和p沟道图片，N沟道加强型MOS场效应管布局以下文。在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

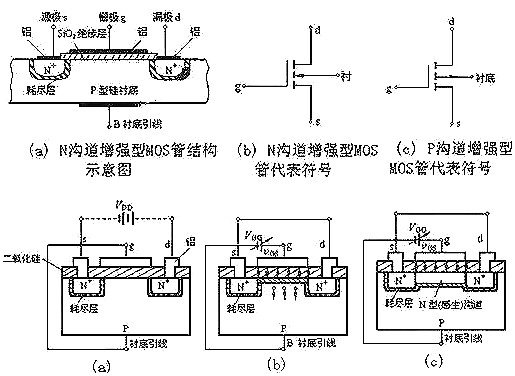

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
（二）N沟道加强型MOS管任务道理
n沟道和p沟道图片，N沟道加强型MOS场效应管的任务道理。
（1）vGS对iD及沟道的控建造用
① vGS=0 的环境
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不论vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候辰漏极电流iD≈0。
② vGS>0 的环境
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。
排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。
（2）导电沟道的组成：
当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。
起头组成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。
vDS对iD的影响

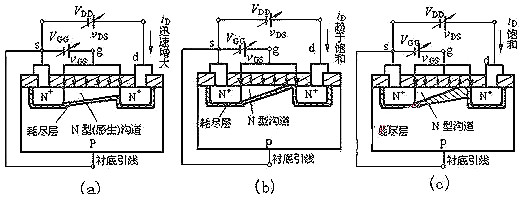

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。
漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS）。
跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。由于vDS的增添局部几近全数降落在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。

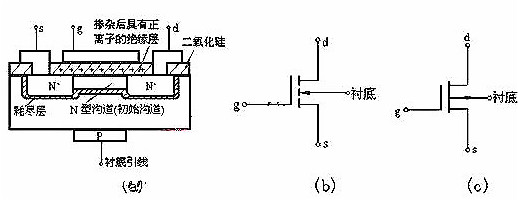

mos管的布局图（N沟道耗尽型根基布局）
（1）布局：
N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。
（2）区分：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才呈现导电沟道。
（3）缘由：
制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。
若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0。
P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。

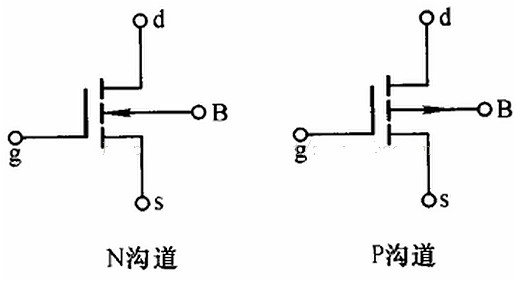

在现实名目中，咱们根基都用加强型mos管，分为N沟道和P沟道两种。
咱们经常利用的是NMOS，由于其导通电阻小，且轻易制作。在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达），这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
1.导通特征
NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就能够了。
PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够很便利地用作高端驱动，但由于导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。
2.MOS开关管丧失
不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越高，丧失也越大。
导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时候，能够减小每次导通时的丧失；下降开关频次，能够减小单元时候内的开关次数。这两种体例都能够减小开关丧失。
3.MOS管驱动
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候辰栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
