mos管的电路标记剖析(图文并茂) 简略看大白电路标记

mos管的电路标记详解。MOS管是金属(metal)—氧化物(oxid)—半导体(semiconductor)场效应晶体管,或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够对换的,他们都是在P型backgate中构成的N型区。在大都环境下,这个两个区是一样的,即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。


MOS管的电路标记

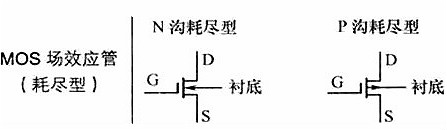

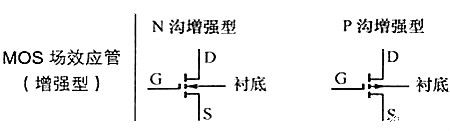

MOS管的电路标记会有多种变更,电路中最罕见的设想是以一条直线代表通道,两条和通道垂直的线代表源极与漏极,左方和通道平行并且较短的线代表栅极,偶然也会将代表通道的直线以破折线取代,首要用于辨别加强型MOSFET或是耗尽型MOSFET。

mos管的电路标记

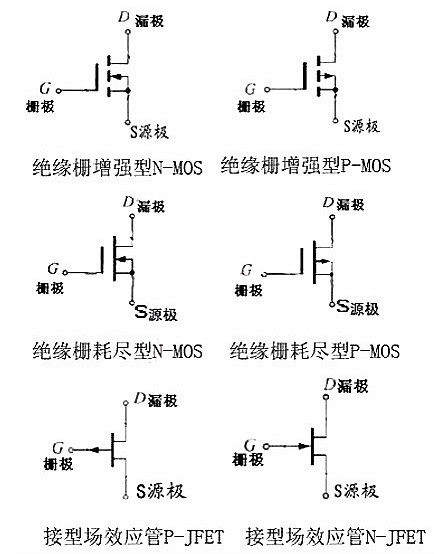

集成电路芯片上的MOS管为四端元件,除栅极、源极、漏极外,另有一基极。MOSFET电路标记中,从通道往右延长的箭号标的目的则可表现此元件为N型或是P型的MOSFET。箭头标的目的永久从P端指向N端,以是箭头从通道指向基极度的为P型的MOSFET,或简称PMOS(代表此元件的通道为P型);反之若箭头从基极指向通道,则代表基极其P型,而通道为N型,此元件为N型的MOSFET,简称NMOS。在普通散布式MOSFET元件中,凡是把基极和源极接在一路,故散布式MOSFET凡是为三端元件。而在集成电路中的MOSFET凡是因为操纵统一个基极,以是不标示出基极的极性,而在PMOS的栅极度多加一个圆圈以示区分。

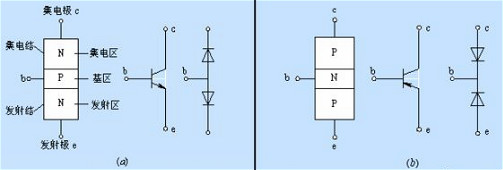

MOS管和晶体管的操纵区分及上风

MOS管是能够节制电压的元件,而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下,应选用MOS管;而在旌旗灯号电压较低,又许可从旌旗灯号源取较多电流的前提下,应选用晶体管。

mos管的电路标记


MOS管首要操纵大都载流子导电,以是称之为单极型器件,而晶体管是即有大都载流子,也操纵多数载流子导电,被称之为双极型器件。有些MOS管的源极和漏极能够交换操纵,栅压也可正可负,矫捷性比晶体管好。MOS管能在很小电流和很低电压的前提下任务,并且它的制作工艺能够很便利地把良多MOS管集成在一块硅片上,是以MOS管在大范围集成电路中获得了普遍的操纵。

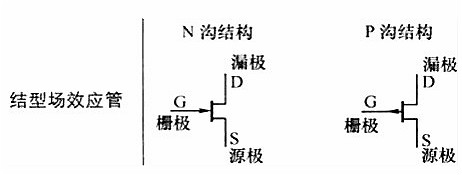

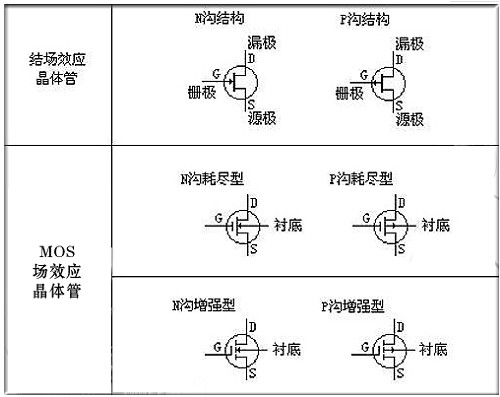

场效应管电路图标记识图

mos管的电路标记


场效应管电路图标记,在电路图中它经常利用

mos管的电路标记


表现,对于它的机关道理因为比拟笼统,因为按照操纵的场所请求差别做出来的品种单一,特征也都不尽不异;咱们在mpn中经常利用的普通是作为电源供电的电控之开关操纵,以是须要经由过程电流比拟大,以是是操纵的比拟特别的一种制作体例做出来了加强型 的场效应管(MOS型),它的电路图标记:

mos管的电路标记


场效应管电路图标记细心看看你会发明,这两个图仿佛有差别,对了,这现实上是两种差别的加强型场效应管,第一个阿谁叫N沟道加强型场效应管,第二个阿谁叫P沟道加强型场效应管,它们的的感化是恰好相反的。后面说过,场效应管是用电节制的开关,那末咱们就先讲一下怎样操纵它来当开关的,从图中咱们能够看到它也像三极管一样有三个脚,这三个脚别离叫做栅极(G)、源极(S)和漏极(D),mpn中的贴片元件表示图是这个模样:

mos管的电路标记


1脚便是栅极,这个栅极便是节制极,在栅极加上电压和不加上电压来节制2脚和3脚的雷同与不雷同,N沟道的,在栅极加上电压2脚和3脚就通电了,去掉电压就关断了,而P沟道的恰好相反,在栅极加上电压就关断(高电位),去掉电压(低电位)就雷同了!
