MOS管的源极和漏极是不是能够交换操纵-三极管和MOS管做开关时有何辨别

场效应管D极与S极可否随意交换？

MOS管,漏极,源极

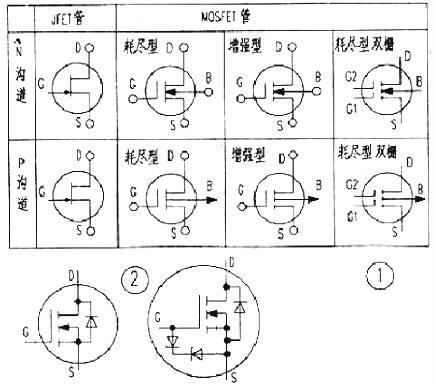

场效应管可分为结型场效应管（简称JFET）和绝缘栅场效应管（简称MOS管或MOSFET）两种。每种又可分为N沟道和P沟道两类，N沟道和P沟道场效应督任务道理不异，只是任务电压极性相反，这就像三极管有NPN型和PNP型之分一样。加强型和耗尽型之分，有关图形标记如图1。

结型场效应管的源极S和漏极在制作工艺上是对称的，能够交换操纵。如笔者把3DJ6操纵于功能前置级，D、S极交换后，电路任务状况并无变更。

MOS管的衬底B与源极若是不连在一路，则D、S极能够交换，但有的MOS管因为布局上的缘由（即衬底B与源极S连在一路），其D、S极不能交换。作开关管用的场效应管，通俗都是功率型NMOS管，就属于这类惯例。对加强型NMOS管，从其转移特征看，其Ugs要大于开启电压（通俗为几伏），管子才导通。而耗尽型NMOS管虽然Ugs能够为正、零或负值，但其Ugs=Up时（Up称夹断电压，为负的几伏），Id=0，管子停止，以是对NMOS管，现实操纵时，G极对地电位较低，若S极接供电（高电位），则Ugs远小于0，超越管子的操纵前提，必使管子击穿破坏。

从输出特征看，对功率型NMOS管，任务时Uds》0，其漏极击穿电压V（br）ds很高，反之Usd很低，若S接高电位，D接低电位，则MOS管将被击穿。

综上所述，MOS管的D、S极不可随意对换操纵，功率型MOS管其D、S极毫不能交换。对功率型MOS管，D、S极间多接有掩护二极管D，有的G、S间极也接有掩护二极管，见图2。

用指针万用表R×100挡测试MOS管肆意两脚间的正反向电阻值，有5次为∞，一次较小，为几百欧，不然管子必然破坏。阻值较小的这一次，对NMOS管红表笔接D极、黑笔接S极；对PMOS管，红笔接S极、黑笔接D极，余下的是G极。因此可知D、S极直接的非通俗二极管，笔者试过对图1布局的管子（如2SK727、2SK2828）即操纵500型万用表的R×10k挡测，红笔接S极、黑笔接D极，阻值仍为∞。

场效应管的源极和漏极能够交换操纵吗？

在做电路设想中三极管和MOS管做开关用时辰有甚么辨别任务性子：

1.三极管用电流节制，MOS管属于电压节制。

2、本钱题目：三极管自制，MOS管贵。

3、功耗题目：三极管消耗大。

4、驱动能力：MOS管经常利用来电源开关，和大电流处所开关电路。

现实上便是三极管比拟自制，用起来便利，经常利用在数字电路开关节制。MOS管用于高频高速电路，大电流场所，和对基极或漏极节制电流比拟敏感的处所。

通俗来讲低本钱场所，通俗操纵的先斟酌用三极管，不行的话斟酌MOS管现实上说电流节制慢，电压节制快这类懂得是不对的。要真正懂得得领会双极晶体管和MOS晶体管的任务体例能力大白。

三极管是靠载流子的活动来任务的，以npn管射极跟从器为例，当基极加不加电压时，基区和发射区构成的pn结为禁止多子（基区为空穴，发射区为电子）的分散活动，在此pn结处会感到出由发射区指向基区的静电场（即内建电场），当基极外加正电压的指向为基区指向发射区，当基极外加电压发生的电场大于内建电场时，基区的载流子（电子）才有能够从基区流向发射区，此电压的最小值即pn结的正向导通电压（工程上通俗以为0.7v）。

但此时每一个pn结的两侧城市有电荷存在，此时若是集电极-发射极加正电压，在电场感化下，发射区的电子往基区活动（现实上都是电子的反标的目的活动），因为基区宽度很小，电子很轻易超出基区到达集电区，并与此处的PN的空穴复合（接近集电极），为保持均衡，在正电场的感化下集电区的电子加快外集电极活动，而空穴则为pn结处活动，此进程近似一个雪崩进程。集电极的电子经由进程电源回到发射极，这便是晶体管的任务道理。

三极督任务时，两个pn结城市感到出电荷，当作开关管处于导通状况时，三极管处于饱和状况，若是这时候三极管停止，pn结感到的电荷要规复到均衡状况，这个进程须要时候。而MOS三极督任务体例差别，不这个规复时候，是以能够用作高速开关管。

（1）场效应管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用处效应管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用晶体管。

（2）场效应管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是即有大都载流子，也操纵多数载流子导电。被称之为双极型器件。

（3）有些场效应管的源极和漏极能够交换操纵，栅压也可正可负，矫捷性比晶体管好。

（4）场效应管能在很小电流和很低电压的前提下任务，并且它的制作工艺能够很便利地把良多场效应管集成在一块硅片上，是以场效应管在大范围集成电路中取得了普遍的操纵。

（5）场效应晶体管具备较高输出阻抗和低噪声等长处，因此也被普遍操纵于各类电子装备中。特别用处效管做全部电子装备的输出级，能够取得通俗晶体管很难到达的机能。

（6）场效应管分红结型和绝缘栅型两大类，其节制道理都是一样的。
