搞懂MOS管半导体布局及若何制作详解-KIA MOS管

信息来历:本站 日期:2020-04-26

分享到:

搞懂MOS管半导体布局及若何制作详解

MOS管作为半导体范畴最根本的器件之一,不管是在IC 设想里,仍是板级电路操纵上,都非常普遍。


MOS管普通是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或称是金属—绝缘体(insulator)—半导体。MOS管的source(源极)和drain(耗尽层)是能够对换的,他们都是在P型backgate中构成的N型区。在大都环境下,这个两个区是一样的,即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。


MOS管今朝特别在大功率半导体范畴,各类布局的 MOS 管更是阐扬着不可替换的感化。作为一个根本器件,常常集简略与庞杂与一身,简略在于它的布局,庞杂在于基于操纵的深切考量。


MOS管元器件半导体布局详解

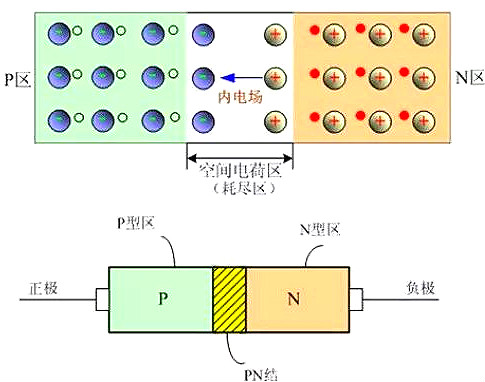

作为半导体器件,它的来历仍是最原始的资料,搀杂半导体构成的P和N型物资。


MOS管,半导体,元器件


那末,在半导体工艺里,若何制作MOS管的?


MOS管,半导体,元器件

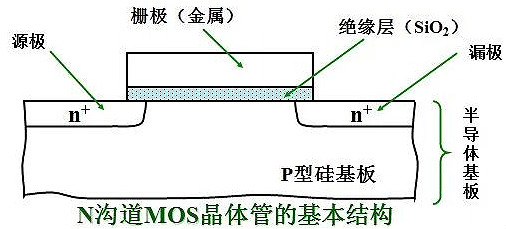

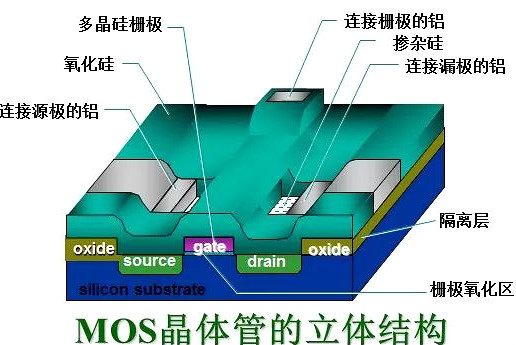

这便是一个 NMOS 的布局简图,一个看起来很简略的三端元器件。详细的制作进程就像搭建积木一样,在必然的地基(衬底)上根据设想一步步“盖”起来。


MOS管,半导体,元器件

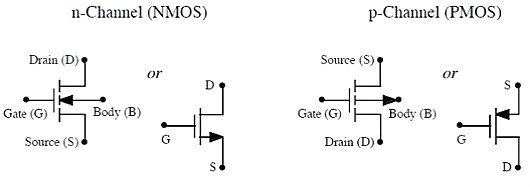

MOS 管的标记描写以下:


MOS管,半导体,元器件


MOS管的任务机制

以加强型 MOS 管为例,咱们先简略来看下 MOS 管的任务道理。


由上图布局咱们能够看到 MOS 管类似三极管,也是面对面的两个PN结!三极管的道理是在偏置的环境下注入电流到很薄的基区经由进程电子-空穴复合来节制CE之间的导通,MOS 管则操纵电场来在栅极构成载流子沟道来相同DS之间。


MOS管,半导体,元器件

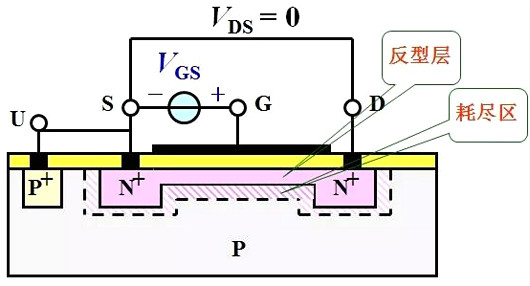

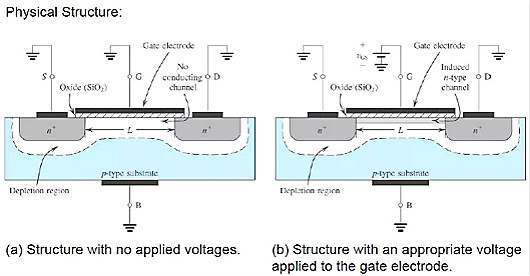

如上图,在开启电压缺乏时,N区和衬底P之间由于载流子的天然复合会构成一个中性的耗尽区。


给栅极供给正向电压后,P区的少子(电子)会在电场的感化下堆积到栅极氧化硅下,最初会构成一个以电子为多子的地区,叫反型层,称为反型由于是在P型衬底区构成了一个N型沟道区。如许DS之间就导通了。

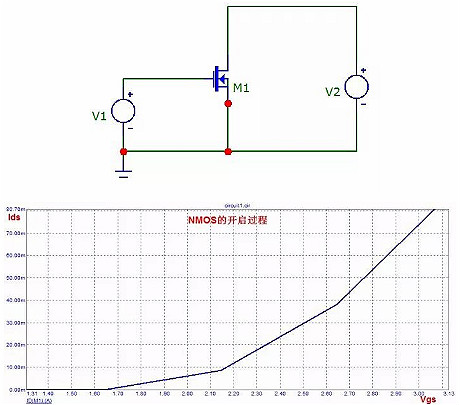

下图是一个简略的MOS管开启摹拟:


MOS管,半导体,元器件

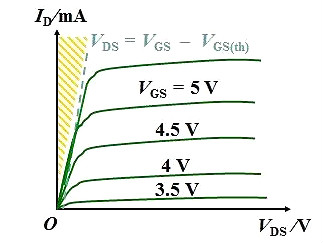

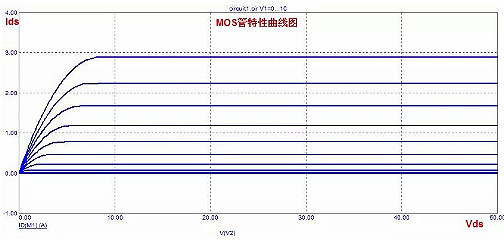

这是MOS管电流Id随Vgs变更曲线,开启电压为1.65V。下图是MOS管的IDS和VGS与VDS 之间的特征曲线图,类似三极管。


MOS管,半导体,元器件


下面咱们先从器件布局的角度看一下MOS管的开启全进程。

1、Vgs对MOS管的开启感化


MOS管,半导体,元器件


必然规模内Vgs>Vth,Vds

Vgs为常数时,Vds回升,Id类似线性回升,表现为一种电阻特征。

Vds为常数时,Vgs回升,Id类似线性回升,表现出一种压控电阻的特征。

即曲线左侧


MOS管,半导体,元器件

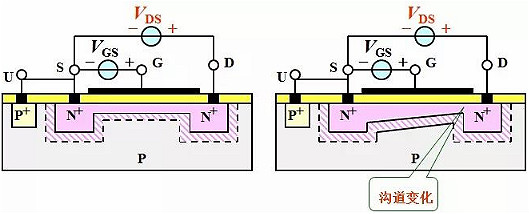

2、Vds对MOS管沟道的节制


MOS管,半导体,元器件

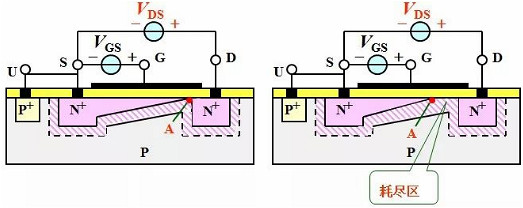

当Vgs>Vth,Vds

当Vds>Vgs-Vth后,咱们能够看到由于DS之间的电场起头致使右边的沟道变窄,电阻变大。以是电流Id增添起头变迟缓。当Vds增大必然水平后,右沟道被完整夹断了!


MOS管,半导体,元器件


此时DS之间的电压都散布在接近D真个夹断耗尽区,夹断区的增大即沟道宽度W减小致使的电阻增大对消了Vds对Id的正向感化,是以致使电流Id几近不再随Vds增添而变更。此时的D端载流子是在强电场的感化下扫过耗尽区到达S端!


MOS管,半导体,元器件


这个地区为MOS管的恒流区,也叫饱和区,缩小区。

可是由于有沟道调制效应致使沟道长度 L 有变更,以是曲线略微上翘一点。

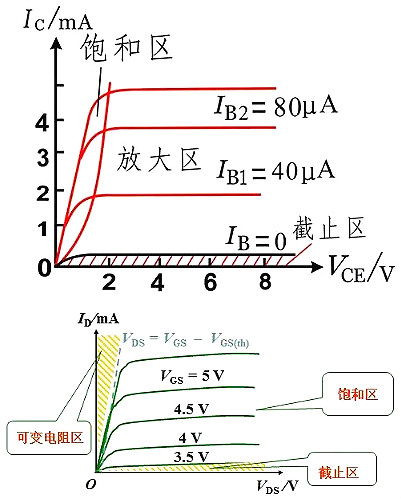

重点备注:MOS管与三极管的任务区界说不同

三极管的饱和区:输出电流 Ic 不随输出电流 Ib 变更。

MOS管的饱和区:输出电流 Id 不随输出电压 Vds 变更。


MOS管,半导体,元器件

MOS管,半导体,元器件


3、击穿

Vgs 过大会致使栅极很薄的氧化层被击穿破坏。

Vds 过大会致使D和衬底之间的反向PN结雪崩击穿,大电流间接流入衬底。


三、 MOS管的开关进程阐发

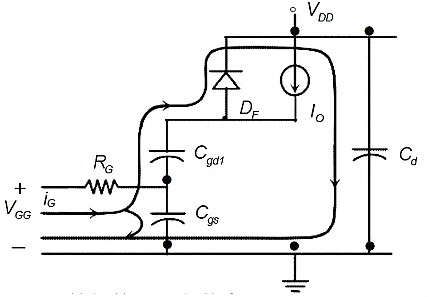

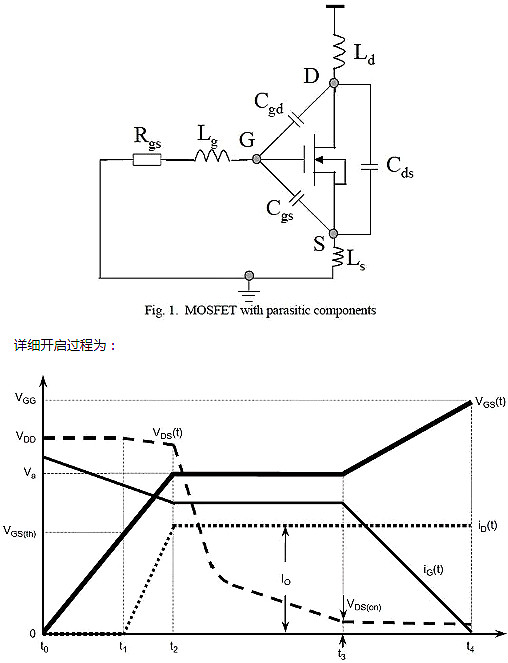

若是要进一步领会MOS管的任务道理,分解MOS管由停止到开启的全进程,必须成立一个完整的电路布局模子,引入寄生参数,以下图。


MOS管,半导体,元器件


t0~t1阶段:栅极电流对Cgs和Cgd充电,Vgs回升到开启电压Vgs(th),其间,MOS不开启,无电流经由进程,即MOS管的停止区。在这个阶段,明显Vd电压大于Vg,能够懂得为电容 Cgd 上正下负。


MOS管,半导体,元器件


t1~t2阶段:Vgs到达Vth后,MOS管起头逐步开启至满载电流值Io,呈现电流Ids,Ids与Vgs呈线性干系,这个阶段是MOS管的可变电阻区,或叫线性区。


MOS管,半导体,元器件

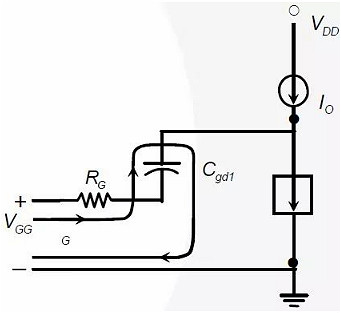

t2~t3阶段:在MOS完整开启到达电流Io后,栅极电流被完整转移到Ids中,致使Vgs坚持稳定,呈现米勒平台。在米勒平台地区,处于MOS管的饱和区,或叫缩小区。


在这一地区内,由于米勒效应,等效输出电容变为(1+K)Cgd。


米勒效应若何发生的:

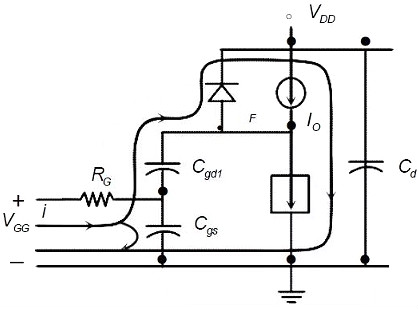

在缩小区的 MOS管,米勒电容跨接在输出和输出之间,为负反应感化。详细反应进程为:Vgs增大>mos开启后Vds起头降落>由于米勒电容反应致使Vgs也会经由进程Cgd放电降落。这个时辰,由于有内部栅极驱动电流,以是才会坚持了Vgs稳定,而Vds还在降落。


MOS管,半导体,元器件


t3-t4阶段:度过米勒平台后,即Cgd反向充电到达Vgs,Vgs持续降低至终究电压,这个电压值决议的是MOS管的开启阻抗Ron巨细。


MOS管,半导体,元器件

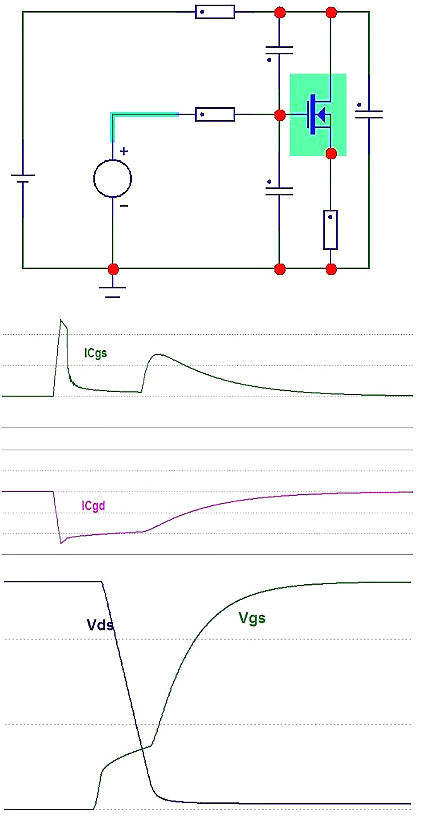

咱们能够经由进程仿真看下详细进程:


MOS管,半导体,元器件


由下面的阐发能够看出米勒平台是无害的,形成开启延时,不能疾速进入可变电阻区,致使消耗严峻,可是这个效应又是没法防止的。


今朝减小 MOS 管米勒效应的几种办法:

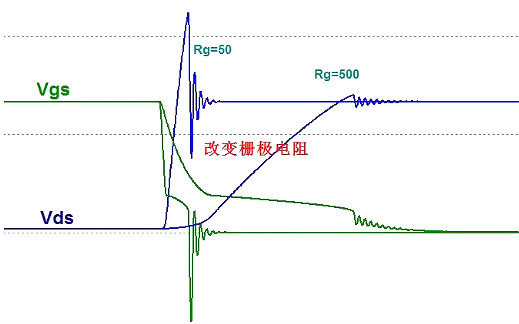

a:进步驱动电压或减小驱动电阻,目标是增大驱动电流,疾速充电。可是能够由于寄生电感带来震动题目。


MOS管,半导体,元器件


b:ZVS 零电压开关手艺是能够消弭米勒效应的,即在 Vds 为 0 时开启沟道,在大功率操纵时较多。

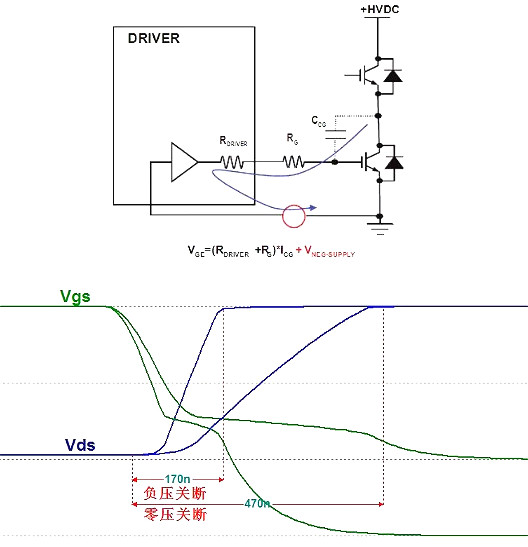

c:栅极负电压驱动,增添设想本钱。


MOS管,半导体,元器件

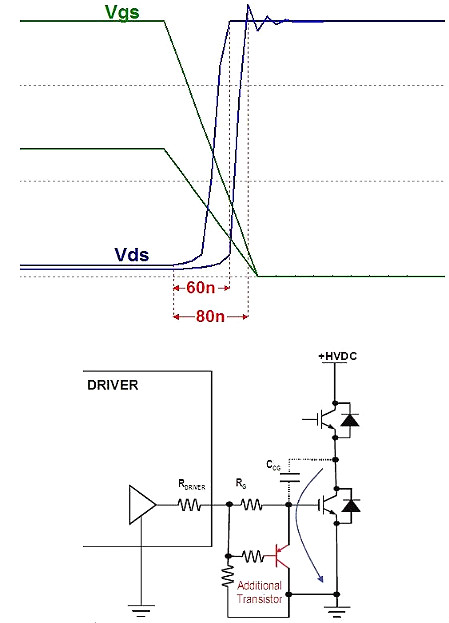

d: 有源米勒钳位。即在栅极增添三极管,关断时拉低栅极电压。


MOS管,半导体,元器件
