VMOS管检测，vmos管全称V-groove metal-oxide semiconductor，或功率场效应管，其全称为V型槽MOS场效应管。

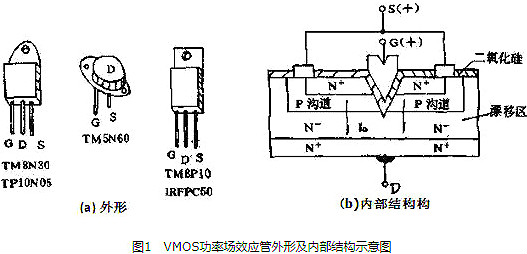

VMOS功率场管的外形和外部布局表示图如图1所示，图1(b)为P沟道VMOS管栅极做成V形槽状，使得栅极外表和氧化膜外表的面积较大，有益于大电流节制，栅极依然与漏、源极是绝缘的，是以VMOS管也是绝缘栅场效应管。漏极D从芯片上引出。
与MOS管比拟，—是源极与南北极的面积大，二是垂直导电(Mos管是沿外表程度导电)，两者决议了VMOS管的漏极电流ID比MOS管大。电流ID的流向为：从重搀杂M+型区源极动身，经由过程P沟道进入轻搀杂N-漂移区，而后到达漏极。这类管于的耐压高、功率大，被普遍用于缩小器、开关电源和逆变器中，利用时要注重加装散热器，以避免烧坏管子。
vmos管是甚么，按照布局的差别，vmos管分为两大类：
VMOS管，即垂直导电V形槽MOS管；
VDMOS管，即垂直导电双分散MOS管。
它们的布局别离如图1-15（a）、（b） 所示，此中（a）为VVMOS布局剖面图，（b）为VDMOS布局剖面图。上面以VVMOS布局为例，申明一下VMOS管的组成。
取得垂直沟道的一种体例是构成穿入硅外表的V形槽，起头时在N+衬底上天生一个N-内涵层，在此内涵层内停止一次搀杂颇轻的P型沟道体分散，随后是一次N+源区分散。而后刻蚀出V 形槽，并使它延长进入到N-内涵层内。最初发展氧化袒护层。再经由过程金属化供给栅极及其它所需的毗连。包含N+源区与P沟道体之间的毗连。
按导电沟道别离，VMOS管可分为N沟道型和P沟道型两种，可与双极晶体管的npn型和pnp型绝对应。作为一个例子，图1-16 画出N沟道加强型VMOS管的输入特征曲线。从外形上看，它与双极晶体管的输入特征类似。但内含不一样，这是由VMOS管的根基特征决议的。VMOS管输入特征中的每条曲线是以栅源电压Ugs为参变量画出的，面双极晶体管输入特征的每条曲线是以基极电流Ib为参变量画出的。
VMOS管的检测体例有哪些？VMOS管检测体例有以下四种检测体例，加倍具体的内容请见下文。
1、查抄跨导
将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。
2、鉴定栅极G
将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为G极，因为它和别的两个管脚是绝缘的。
3、丈量漏-源通态电阻RDS（on）
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。因为测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
4、鉴定源极S、漏极D
由图1可见，在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。南平电工培训教员倡议大师用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
1、多管并联后，因为极间电容和散布电容响应增添，使缩小器的高频特征变坏，经由过程反应轻易引发缩小器的高频寄生振荡。为此，并联复合管管子普通不跨越4个，并且在每管基极或栅极上串接防寄生振荡电阻。
2、VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。
3、提示大师利用VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。
4、有多数VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。
5、此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。
6、今朝市场上还有一种VMOS管功率模块，专供交换机电调速器、逆变器利用。
