功率缩小器电路图是本文首要讲的内容，咱们先来看看甚么是功率缩小器。功率缩小器（英文称号：power amplifier），简称“功放”，是指在给定失真率前提下，能发生最大功率输出以驱动某一负载（比方扬声器）的缩小器。功率缩小器在全部声响体系中起到了“构造、调和”的关头感化，在某种水平上主宰着全部体系可否供给杰出的音质输出。
功率缩小器凡是由3局部构成：前置缩小器、驱动缩小器、末级功率缩小器。
1、前置缩小器起婚配感化，其输出阻抗高（不小于10kΩ），能够将后面的旌旗灯号大局部接收曩昔，输出阻抗低（几十Ω以下），能够将旌旗灯号大局部传递进来。同时，它自身又是一种电流缩小器，将输出的电压旌旗灯号转化成电流旌旗灯号，并赐与恰当的缩小。
2、 驱动缩小器起桥梁感化，它将前置缩小器送来的电流旌旗灯号作进一步缩小，将其缩小成中等功率的旌旗灯号驱动末级功率缩小器普通任务。若是不驱动缩小器，末级功率缩小器不能够送出大功率的声响旌旗灯号。
3、末级功率缩小器起关头感化。它将驱动缩小器送来的电流旌旗灯号构成大功率旌旗灯号，动员扬声器发声，它的手艺目标决议了全部功率缩小器的手艺目标。
功率缩小器电路图，功率缩小器任务道理剖析。操纵三极管的电流节制感化或场效应管的电压节制感化将电源的功率转换为根据输出旌旗灯号变更的电流。因为声响是差别振幅和差别频次的波，即交换旌旗灯号电流，三极管的集电极电流在缩小区中恒为基极电流的β倍，β是三极管的电流缩小系数，操纵这一点，若将小旌旗灯号注入基极，则集电极流过的电流会即是基极电流的β倍，而后将这个旌旗灯号用隔直电容断绝出来，就获得了电流（或电压）是本来的β倍的大旌旗灯号，这景象成为三极管的缩小感化。颠末不时的电流缩小，就实现了功率缩小。
下面咱们先容几种罕见的缩小电路：
低频电压缩小器
低频电压缩小器是指任务频次在 20 赫～ 20 千赫之间、输出请求有一定电压值而不请求很强的电流的缩小器。
（1）共发射极缩小电路

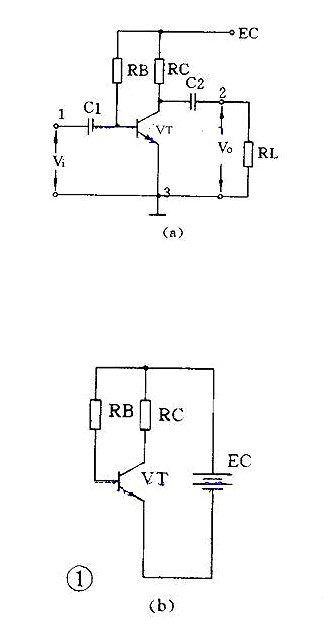

图1（a）是共发射极缩小电路。C1是输出电容，C2是输出电容，三极管VT便是起缩小感化的器件， RB 是基极偏置电阻 ，RC 是集电极负载电阻。1、3端是输出，2 、3 端是输出。3 端是大众点，凡是是接地的，也称“地”端。静态时的直流通路见图1（b），静态时交换通路见图1（c）。电路的特色是电压缩小倍数从十几到一百多，输出电压的相位和输出电压是相反的，机能不够不变，可用于普通场所。
（2）分压式偏置共发射极缩小电路

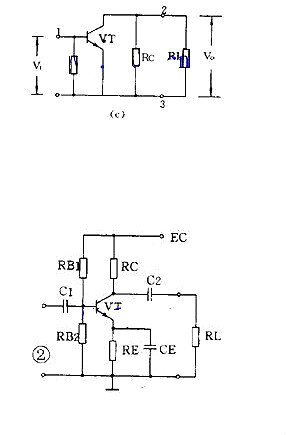

图2比图1多用3个元件。基极电压是由RB1和RB2分压获得的，以是称为分压偏置。发射极中增添电阻 RE 和电容 CE ，CE 称交换旁路电容，对交换是短路的; RE 则有直流负反应感化。所谓反应是指把输出的变更经由过程某种体例送到输出端，作为输出的一局部。若是送回局部和本来的输出局部是相减的，便是负反应。图中基极真实的输出电压是 RB2 上电压和 RE 上电压的差值，以是是负反应。因为采用了下面两个办法，使电路任务不变机能进步，是操纵最广的缩小电路。
（3）射极输出器

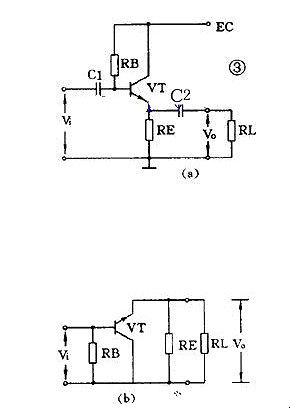

图3（a）是一个射极输出器。它的输出电压是从射极输出的。图3（b）是它的交换通路图，能够看到它是共集电极缩小电路。
这个图中，晶体管真实的输出是Vi和Vo的差值，以是这是一个交换负反应很深的电路。因为很深的负反应，这个电路的特色是：电压缩小倍数小于 1 而靠近 1 ，输出电压和输出电压同相，输出阻抗高输出阻抗低，失真小，频带宽，任务不变。它常常被用作缩小器的输出级、输出级或作阻抗婚配之用。
（4）低频缩小器的耦合

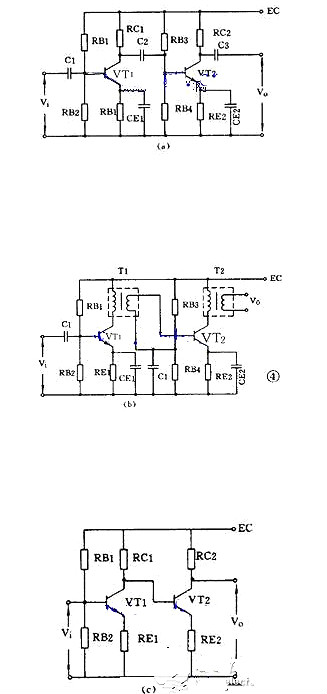

一个缩小器凡是有好几级，级与级之间的接洽就称为耦合。缩小器的级间耦合体例有三种： ①RC 耦合，见图4（a）。长处是简略、本钱低。但机能不是最好。 ② 变压器耦合，见图 4 （b）。长处是阻抗婚配好、输出功率和效力高，但变压器建造比拟费事。 ③ 间接耦合，见图4（c）。长处是频带宽，可作直流缩小器利用，但前后级任务有管束，不变性差，设想建造较费事。
功率缩小器
能把输出旌旗灯号缩小并向负载供给充足大的功率的缩小器叫功率缩小器。比方收音机的末级缩小器便是功率缩小器。
（1）甲类单管功率缩小器
图 5 是单管功率缩小器，C1是输出电容，T是输出变压器。它的集电极负载电阻 Ri′ 是将负载电阻 R L 经由过程变压器匝数比折算过去的：
RC′=（ N1 N2 ）2RL=N2RL
负载电阻是低阻抗的扬声器，用变压器能够起阻抗变更感化，使负载获得较大的功率。
这个电路不论有不输出旌旗灯号，晶体管一直处于导通状，静态电流比拟大，困此集电极消耗较大，效力不高，约莫只要 35 %。这类任务状况被称为甲类任务状况。这类电路普通用在功率不太大的场所，它的输出体例能够是变压器耦合也能够是 RC 耦合。
（2）乙类推挽功率缩小器

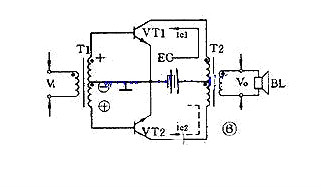

图6是经常利用的乙类推挽功率缩小电路。它由两个特征不异的晶体管构成对称电路，在不输出旌旗灯号时，每一个管子都处于停止状况，静态电流几近是零，只要在有旌旗灯号输出时管子才导通，这类状况称为乙类任务状况。当输出旌旗灯号是正弦波时，正半周时 VT1 导通 VT2 停止，负半周时 VT2 导通 VT1 停止。两个管子瓜代呈现的电流在输出变压器中分解，使负载上获得纯粹的正弦波。这类两管瓜代任务的情势叫做推挽电路。
乙类推挽缩小器的输出功率较大，失真也小，效力也较高，普通可达 60 %。
（ 3 ） OTL 功率缩小器

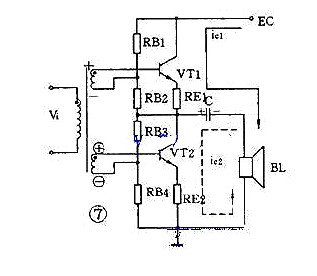

今朝普遍操纵的无变压器乙类推挽缩小器，简称 OTL 电路，是一种机能很好的功率缩小器。为了易于申明，先先容一个有输出变压器不输出变压器的 OTL 电路，如图7。
这个电路利用两个特征不异的晶体管，两组偏置电阻和发射极电阻的阻值也不异。在静态时， VT1 、 VT2 流过的电流很小，电容 C 上充有对地为 1 2 E c 的直流电压。在有输出旌旗灯号时，正半周时 VT1 导通， VT2 停止，集电极电流 i c1 标的目的如图所示，负载 RL 上获得缩小了的正半周输出旌旗灯号。负半周时 VT1 停止， VT2 导通，集电极电流 i c2 的标的目的如图所示， RL 上获得缩小了的负半周输出旌旗灯号。这个电路的关头元件是电容器 C ，它下面的电压就相称于 VT2 的供电电压。
以这个电路为根本，还有效三极管倒相的不必输出变压器的真正 OTL 电路，用 PNP 管和 NPN 管构成的互补对称式 OTL 电路，和最新的桥接推挽功率缩小器，简称 BTL 电路等等。
