IGBT绝缘栅双极型晶体管模块是场效应晶体管（MOSFET）和电力晶体管（GTR）相连系的产物。它具备输入阻抗高、驱动功率小、开关消耗低、温度特征好和开关频次高档特色。它比GTR（或BJT）更加新奇。IGBT模块的击穿电压已到达1200V，集电极最大饱和电流已跨越1500A，最高任务频次可达30～40kHz，以IGBT为逆变器件的变频器的载波频次普通都在10kHz以上，故电念头的电流波形比拟光滑，电磁噪声很小。错误谬误是断态时的击穿电压较低（最大约3.3kV），功耗较大，电路较庞杂。

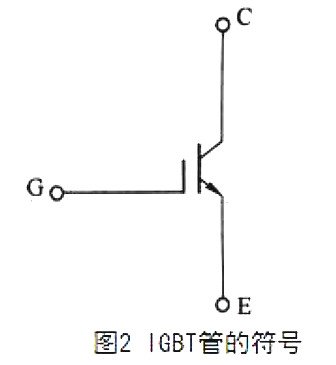

IGBT是经由过程栅极驱动电压来节制的开关晶体管，普遍用于变频器中作为直流逆变成交换的电力电子元件。IGBT管的布局和任务道理与场效应晶体管（凡是称为MOSFET管）类似。IGBT管的标记如图2所示。G为栅极，C为集电极，E为发射极。
万用表测试IGBT管的体例以下：
（1）肯定三个电极假设管子是好的，先肯定栅极G。将万用表打到R×10kΩ挡，若丈量到某一极与其他南北极电阻值为无限大，而更调表笔后测得该极与其他南北极电阻值为无限大，则可判定此极其栅极（G）。再丈量其他南北极。若测得电阻值为无限大，而更调表笔后测得电阻值较小，此时红表笔（实为负极）接的为集电极（C），黑表笔（实为正极）接的为发射极（E）。
（2）肯定管子的黑白将万用表打到R×10kΩ挡，用黑表笔接C极，红表笔接E极，此时万用表的指针在零位，用手指同时涉及一下G极和C极，万用表的指针摆向电阻值较小的标的目的（IGBT被触发导通），并唆使在某一地位再用手指同时涉及G极和E极，万用表的指针回零（IGBT被阻断），便可判定IGBT是好的。
若是不合适上述景象，则可判定IGBT是坏的。用此立法也可测试功率场效应晶体管（P-MOSFET）的黑白。
（1）集电极-发射极额外电压UCES是IGBT在停止状况下集电极与发射极之间可以或许蒙受的最大电压，普通UCES小于或即是器件的雪崩击穿电压。
（2）栅极-发射极额外电压UGE是IGBT栅极与发射极之间许可施加的最大电压，凡是为20V。栅极的电压旌旗灯号节制IGBT的导通和关断，其电压不可跨越UGE。
（3）集电极额外电流IC是IGBT在饱和导通状况下，许可延续经由过程的最大电流。
（4）集电极-发射极饱和电压UCE是IGBT在饱和导通状况下，集电极与发射极之间的电压降。该值越小，则管子的功率消耗越小。
（5）开关频次在IGBT的利用申明书中，开关频次因此守旧时候tON、降落时候t1和关断时候tOFF给出的，按照这些参数可预算出IGBT的开关频次，普通可达30～40kHz。在变频器中，现实利用的载波频次大多在15kHz以下。
输入特征与转移特征：
IGBT的伏安特征是指以栅极电压VGE为参变量时，集电极电流IC与集电极电压VCE之间的干系曲线。IGBT的伏安特征与BJT的输入特征类似，也可分为饱和区I、缩小区II和击穿区III三局部。IGBT作为开关器件稳态时首要任务在饱和导通区。IGBT的转移特征是指集电极输入电流IC与栅极电压之间的干系曲线。它与MOSFET的转移特征不异，当栅极电压VGE小于开启电压VGE(th)时，IGBT处于关断状况。在IGBT导通后的大局部集电极电流规模内，IC与VGE呈线性干系。
IGBT与MOSFET的对照：
MOSFET全称功率场效应晶体管。它的三个极别离是源极(S)、漏极(D)和栅极(G)。
首要长处：热不变性好、宁静任务区大。
错误谬误：击穿电压低，任务电流小。
IGBT全称绝缘栅双极晶体管，是MOSFET和GTR(功率晶管)相连系的产物。它的三个极别离是集电极(C)、发射极(E)和栅极(G)。
特色：击穿电压可达1200V，集电极最大饱和电流已跨越1500A。由IGBT作为逆变器件的变频器的容量达250kVA以上，任务频次可达20kHz。
