快规复二极管若何利用，快规复二极管(简称FRD )是一种具备开关特征好、反向规复时辰短特色的半导体二极管,首要利用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流=二极管、续流=极管或阻尼二极管利用。下面咱们就来讲说快规复二极管在电源电路中的利用。
(1)在基极驱动电路中利用

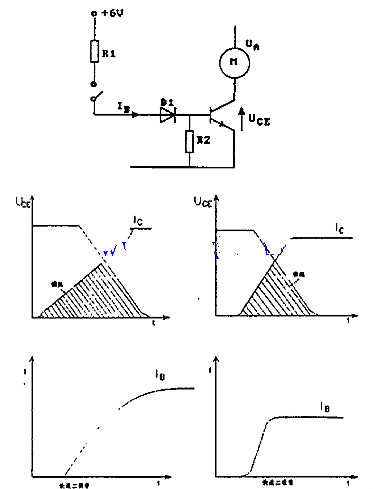

若是晶体管基极驱动电路的电源电压较低, 比方6V , 则基极电流回升迟缓.若是影响到晶体管集电极电流的回升率,增添了功率晶体管的守旧消耗。在这类利用场所,为了避免基极电流回升迟缓,在图1所示电路中的二极管D1选用导通峰压UFP低的二极管是很有益处的。
图1 基极驱动电路中串连的二极管对晶体管守旧机能的影响
(2)达林顿组合电路中的利用
如图2所示的达林顿组合电路中,加快-极管D为晶体管T2中的存贮电荷供给一条疾速低阻的的泄放电路。这里对加快二 极管的一个请求是:正向规复时辰tfr要短。若是tfr时辰较长,则晶体管T2基极发射极间的反向偏压太低。致使晶体管的存贮时辰ts及集电极电流的降落时辰f增添。关断消耗增添。
(3)双正激变更器中作去磁二极管
如图3所示,双正激变更器中,二极管D1、D2的感化是在晶体管T1、T2关断后对变压器去磁(变压器存储的磁场能量经由进程二极管送回到电源)。晶体管关断时, - -极管导通。二极管导透风峰压Ufp和电源电压Ua相加施加到关断的晶体管上,晶体管必须能蒙受这个电压。
( 4 )在续流电路中的利用

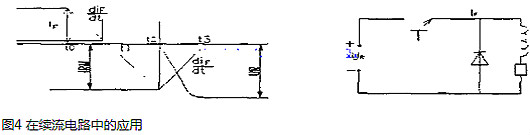

在图4所示的斩波器中,晶体管关断时,负载电流经由进程二极管续流。t0时 ,晶体管再次导通,集电极电流以晶体管限制的回升率增添;同时二极管电流也以一样的速度衰减, t1时即是零, t2时到达反向最大值IRM。
t1~t2时代,反向规复电流从二极管中消弭存贮电荷,到t2时,能够以为这个任务已实现，二极管已做好了关断筹办。
以下图，在继电器两头并联一个UF4007，它的反向反复峰值电压1000V、正向浪涌电流30A。继电器线圈是能够贮存能量的，一旦线圈断电，它两头就会发生很大的反向电动势，若是在线圈两头并联一个快规复二极管，使它发生一个回路，电动势经由进程这个回路使线圈贮存的能量泄放。

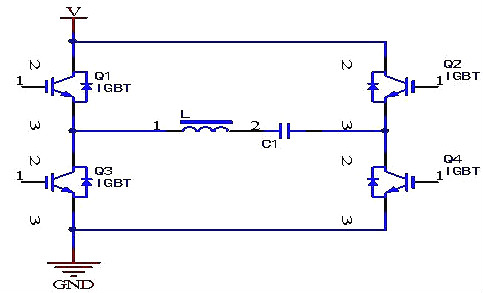

以下图是电磁炉全桥节制的LC振荡电路，Q1-Q4彼此导通，在导通-关断进程中，会发生能量，这个二极管常常被称为寄生二极管或续流二极管，IGBT作为开关用时辰普通电压到达上千伏，是以肖特基二极管不合适。

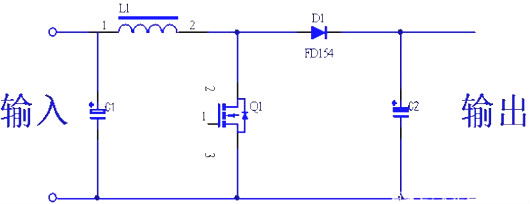

1）以下图是BOOST升压电路，FR154为400V/1.5A快规复二极管，起到避免电流倒灌感化

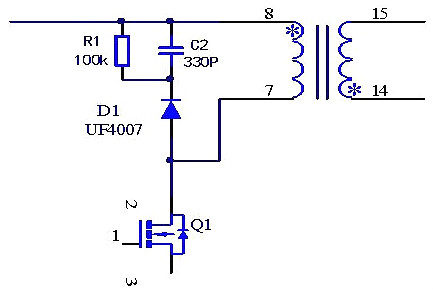

2）在RCD等钳位接收回路利用，以下图D1/UF4007与R1、C2构成接收回路。
1）有些单管，共三个引脚，中间的为空脚，普通在出厂时剪掉，但也有不剪的。
2）若对管中有一尽管子破坏，则可作为单管利用。
3）测正向导通压降时，必须利用R×1档。若用R×1k档，因测试电流太小，远低于管子的一般任务电流，故测出的VF值将较着偏低。在下面例子中，若是挑选R×1k档丈量，正向电阻就即是2.2kΩ，此时n′=9格。由此计较出的VF值仅0.27V，远低于一般值(0.6V)。
