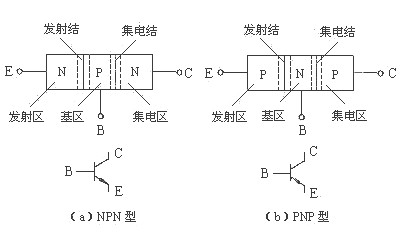

三极管是电流节制电流器件，用基极电流的变更节制集电极电流的变更。有NPN型三极管（简称P型三极管）和PNP型三极管（简称N型三极管）两种，标记以下：

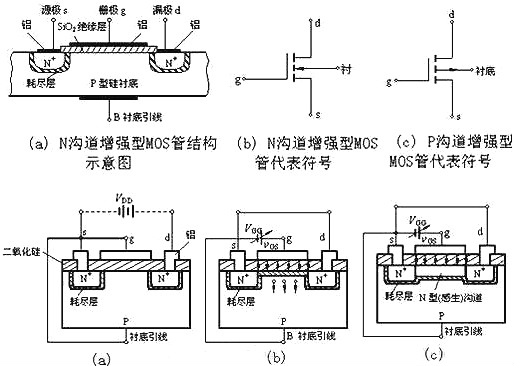

MOS管是电压节制电流器件，用栅极电压的变更节制漏极电流的变更。有P沟道MOS管（简称PMOS）和N沟道MOS管（简称NMOS），标记以下（此处只会商经常使用的加强型MOS管）：
（1）P型三极管，合适射极接GND集电极接负载到VCC的环境。只需基极电压高于射极电压（此处为GND）0.7V，P型三极管便可起头导通。
基极用高电平驱动P型三极管导通（低电日常平凡不导通）；基极除限流电阻外，更优的设想是，接下拉电阻10-20k到GND，使基极节制电平由高变低时，基极可以或许或许更快被拉低，P型三极管可以或许或许更快更靠得住地停止。
（2）N型三极管，合适射极接VCC集电极接负载到GND的环境。只需基极电压低于射极电压（此处为VCC）0.7V，N型三极管便可起头导通。
基极用低电平驱动N型三极管导通（高电日常平凡不导通）；基极除限流电阻外，更优的设想是，接上拉电阻10-20k到VCC，使基极节制电平由低变高时，基极可以或许或许更快被拉高，N型三极管可以或许或许更快更靠得住地停止。
以是，如上所述：

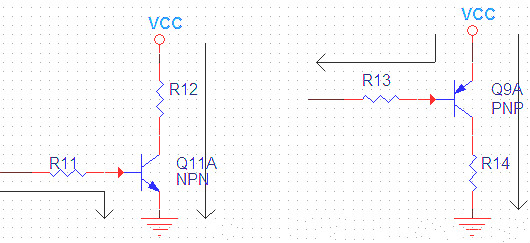

对NPN三极管来讲，最优的设想是，负载R12接在集电极和VCC之间。不够殷勤的设想是，负载R12接在射极和GND之间。
对PNP三极管来讲，最优的设想是，负载R14接在集电极和GND之间。不够殷勤的设想是，负载R14接在集电极和VCC之间。
如许，便可以或许防止负载的变更被耦合到节制端。从电流的标的目的可以或许较着看出。
（3）PMOS，合适源极接VCC漏极接负载到GND的环境。只需栅极电压低于源极电压（此处为VCC）跨越Vth（即Vgs跨越-Vth），PMOS便可起头导通。
栅极用低电平驱动PMOS导通（高电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接上拉电阻10-20k到VCC，使栅极节制电平由低变高时，栅极可以或许或许更快被拉高，PMOS可以或许或许更快更靠得住地停止。
（4）NMOS，合适源极接GND漏极接负载到VCC的环境。只需栅极电压高于源极电压（此处为GND）跨越Vth（即Vgs跨越Vth），NMOS便可起头导通。
栅极用高电平驱动NMOS导通（低电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接下拉电阻10-20k到GND，使栅极节制电平由高变低时，栅极可以或许或许更快被拉低，NMOS可以或许或许更快更靠得住地停止。
以是，如上所述：

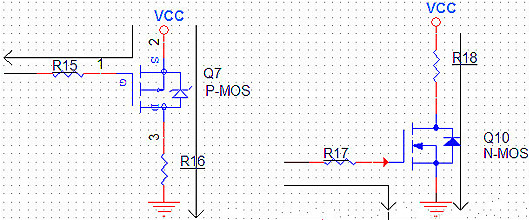

对PMOS来讲，最优的设想是，负载R16接在漏极和GND之间。不够殷勤的设想是，负载R16接在源极和VCC之间。
对NMOS来讲，最优的设想是，负载R18接在漏极和VCC之间。不够殷勤的设想是，负载R18接在源极和GND之间。
为防止负载的变更被耦合到节制端（基极Ib或栅极Vgs）的紧密逻辑器件（如MCU）中，负载应接在集电极或漏极。
