逆变器道理电路剖析-12V直流变成220V交换电

逆变器

逆变器道理电路剖析，将12V直流变成220V交换电。逆变器是把直流电能（电池、蓄电瓶）改变成定频定压或调频调压交换电（普通为220V,50Hz正弦波）的转换器。它由逆变桥、节制逻辑和滤波电路构成。

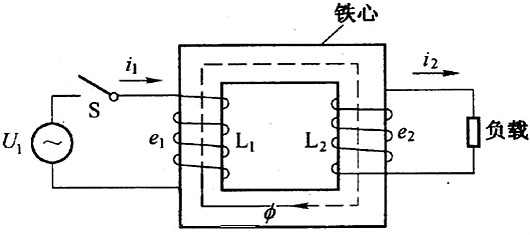

将220V交换电改变为24V、36V、48V都比拟简略，只须要操纵变压器的道理。电磁互感，便能够取得差别的电压。

逆变器道理电路,12V直流变成220V交换电

设闭合电路是一个n匝线圈，且穿过每匝线圈的磁通质变化率都不异，这时候相称于n个单匝线圈串连而成，是以感到电动势变为

逆变器道理电路,12V直流变成220V交换电

按照公式可知，E便是电动势，也便是电压。因为不变，只需铁块两头的线圈数目n不一样便能够到达变压的结果。

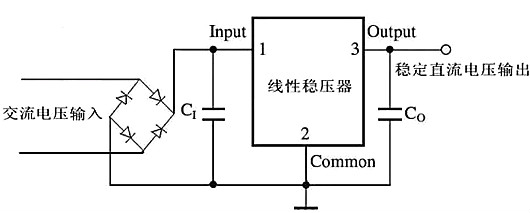

将交换电改变为直流电只需加上二极管便能够到达须要的结果，二极管是一种具备两个电极的装配，只许可电流由单一标的目的流过，很多的操纵是操纵其整流的功效。而后再操纵变压器道理便能够将220V交换电改变成12V直流电，和咱们手机充电器的5V直流输出电压。

逆变器道理电路,12V直流变成220V交换电

那末若何将12V直流转换成220V交换电呢？

起首咱们来领会一下逆变器，甚么是逆变器？逆变器是把直流电能（电池、蓄电瓶）改变成交换电（普通为220V,50Hz正弦波）。它由逆变桥、节制逻辑和滤波电路构成。是一种DC to AC的变压器，它实在与转化器是一种电压逆变的进程。转换器是将电网的交换电压改变为不变的12V直流输出，而逆变器是将Adapter输出的12V直流电压改变为高频的高压交换电。而后咱们看一下全部进程的电路图：

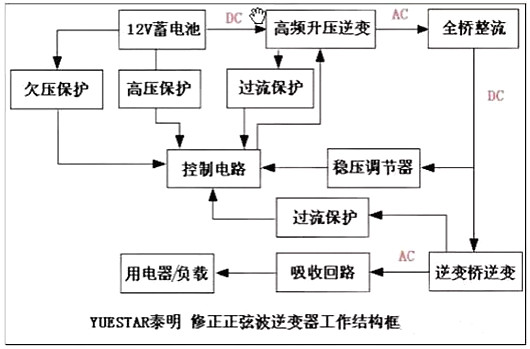

12V直流→高频升压→220V直流→全桥整流→220V直流→逆变桥逆变→220V交换

逆变器道理电路,12V直流变成220V交换电

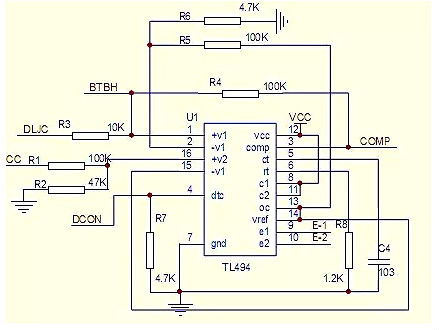

高频升压逆变节制电路：

逆变器道理电路,12V直流变成220V交换电

（1）脚第一组缩小器的同相输出端，检测输出电流，与3个0.33R 电阻分压，当电流过大时，分压电阻上的电压跨越（2）脚基准电压，（3）脚缩小器输出端输出高电平，（3）脚为高电日常平凡，电路进入掩护状况。（2）脚为比拟器的反相输出端，接（14）脚基准，作比拟器的参考电压，内部输出真个节制旌旗灯号可输出至脚（4）的停止时候节制端（也叫死区时候节制），与脚（1）、（2）、（15）、（16）偏差缩小器的输出端，其输出端点的抵补电压为120mV，其可限定输出停止时候至最小值，约莫为最初锯齿波周期时候的4%。

当13脚的输出模节制端接地时，可取得96%最大使命周期，而当(13)脚接制参考电压时，可取得48%最大使命周期。若是咱们在第4脚停止时候节制输出端设定一个牢固电压，其规模由0V至3.3V之间，则附加的停止时候必然呈现在输出上。（5）、（6）脚是一个牢固频次的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频次可经由过程内部的一个电阻和一个电容停止调理，其振荡频次以下：

逆变器道理电路,12V直流变成220V交换电

输出脉冲的宽度是经由过程电容CT上的正极性锯齿波电压与别的两个节制旌旗灯号停止比拟来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟旌旗灯号为低电日常平凡才会当选通，即只要在锯齿波电压大于节制旌旗灯号时代才会当选通。当节制旌旗灯号增大，输出脉冲的宽度将减小。（7）脚接地端，（8）、（11）脚是Q1和Q2内部开关管的集电极，在此电路中接电源，(9)、(10)脚为Q1、Q2的发射极，作开关管驱动输出端，接下图中Q1与Q2内部缩小电路。

以驱动后极推挽电路。（12）脚电源端，(13）脚为输出节制端，接(14)脚基准电压时两路输出脉冲相差180方位，每路输出量约莫200MA的驱动推挽或半桥式电路。(15)、脚第二组缩小器的反相输出端，接基准电压，（16)脚同相输出端，检测电源电压。当电压太高跨越（15)脚参考电压时，（3）脚输出高电平，电路进入掩护状况。

高频升压逆变电路及整流：

逆变器道理电路,12V直流变成220V交换电

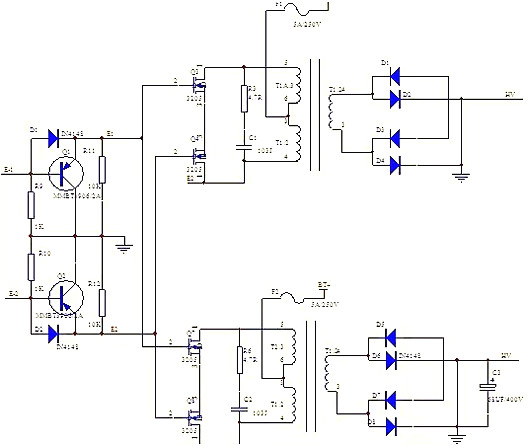

这是一个推挽式拓扑逆变电路，当E1驱动脉冲驱动时，Q1导通，使VT3、VT6导通，VT7、VT8停止，此时电路停止正半周波形缩小，变压器升压到次级，经由过程高频整流管整流，当E2脉冲驱动时，Q2导通，驱动VT7、VT8导通。VT3、VT6停止，进得负半周波形缩小。经升压变压器升压后，高频整流。

（此VT3\6\7\8以推挽体例存在于电路中，各担任正负半周的波形缩小使命，电路使命时，两只对称的功率开关管每次只要一对导通，以是导通耗损小效力高。推挽输出既能够向负载灌电流.）

逆变桥逆变：

逆变器道理电路,12V直流变成220V交换电

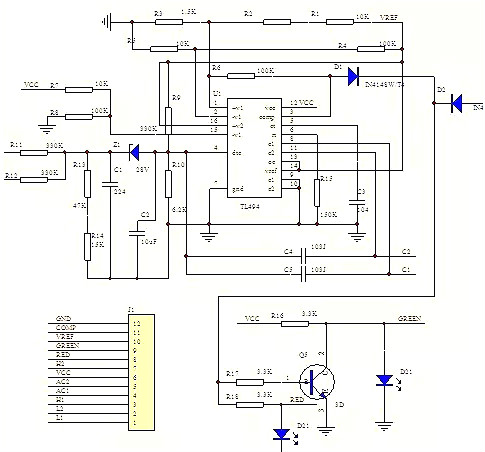

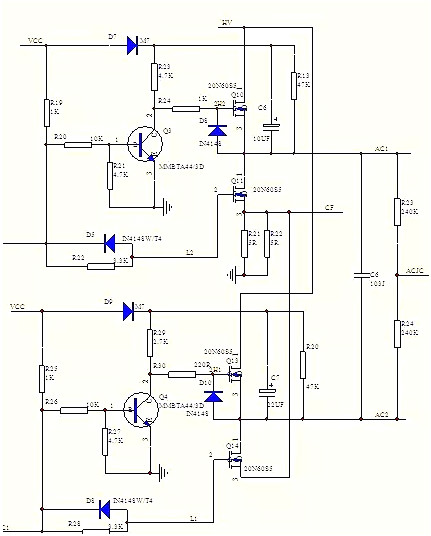

最初由TL494CN芯片的5脚外接点容C3和6脚外接电阻R15决议脉宽频次为F=1.1÷(0.1×220)KHZ=50HZ节制Q10、Q11、Q13、Q14使命在50HZ的频次下，将220V直流电逆变为220V/50HZ的交换电，上图将实现这局部功效。TL494正向时，IC2节制Q3为饱和导通状况，Q4为停止状况，因为Q3为饱和导通状况，则Q10为饱和导通状况。因为Q4处于停止状况，Q11因栅极无正偏压而处于停止状况，同时Q14因栅极无正偏压而处于停止状况， Q13为饱和导通状况。

此时220V直流电经VT6沿XAC插座到负载再经VT10接地，构成正半周期电流；反向时，IC2节制Q3为停止状况，Q4为饱和导通状况，因为Q3为停止状况，则Q10、Q13因栅极无正偏压而处于停止状况，因为Q4为饱和导通状况，Q11处于饱和导通状况，同时Q14处于饱和导通状况，Q11因栅极无正偏压而处于停止状况。此时220V直流电经VT9沿XAC插座到负载再经VT7接地，构成负半周期电流；如许接将220V直流电胜利改变为220V/50HZ交换电输出供负载操纵。

电路中的掩护电路：

逆变器道理电路,12V直流变成220V交换电

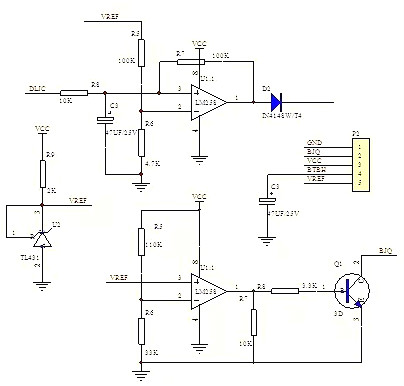

电路中接纳双运放比拟缩小器LM358来节制输出过流掩护，输出电压太低掩护电路，TL431在此设制2.5V基准电压，给比拟器同相输出端作参考电压，第一组运放的同相输出端接输出电流检测，反相输出端接参考电压，当电流过大，比拟器输出电压降低，当跨越2.5V时，输出端输出高电平，送入IC1的3脚，IC封闭输出。第二组运放同相输出端接参考电压，反相输出端接输出电压，当电压太低，检测分压后电压低于2.5V时，输出端输出高电平，Q1导通，蜂鸣器报警。
