晶体管用作开关或双极结晶体管或BJT作为开关的任务道理：当开关处于“OFF”地位时，开关供给开路（无穷电阻），当它处于“ON”地位时，开关供给短路（零电阻）。近似地，在双极结型晶体管中，经由过程节制基极 - 发射极电流，可以或许使发射极 - 集电极电阻几近无穷或几近为零。
在晶体管特征中，存在三个地区。他们是
1、停止地区
2、 勾当地区
3、饱和地区
在有源区中，对宽范围的集电极 - 发射极电压（V CE），集电极电流（I C）坚持恒定。由于电压范围很宽且集电极电流几近恒定，若是晶体管在该地区任务，则会有较着的功率消耗。当抱负开关封闭时，电流为零，是以不功率消耗。近似地，当开关接通时，开关两头的电压为零，是以不再次断电。当咱们想要将BJT作为开关操纵时，它必须以如许的体例操纵，使得在ON和OFF状况时代的功率消耗几近为零或很是低。
只要当晶体管仅在特征的边缘地区中任务时才有可以或许。停止地区和饱和地区是晶体管特征中的两个边缘地区。

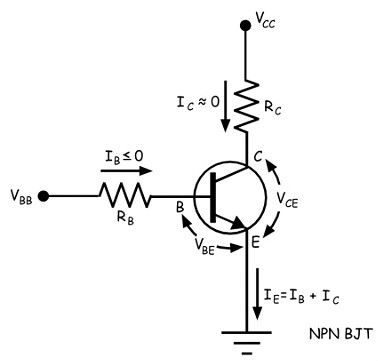

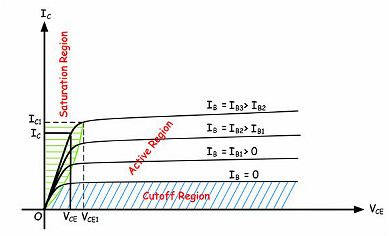

在该图中，当基极电流为零时，集电极电流（I C）对宽范围的集电极 - 发射极电压（V CE）具备很是小的恒定值。是以，当晶体管与基极电流操纵≤0时，集电极电流（I C ^ ≈0）很是细小，是以，该晶体管被说成是在OFF状况，但在统临时候，逾越该晶体管开关即我的功率消耗? ×V CE因细小的I C而可疏忽不计。

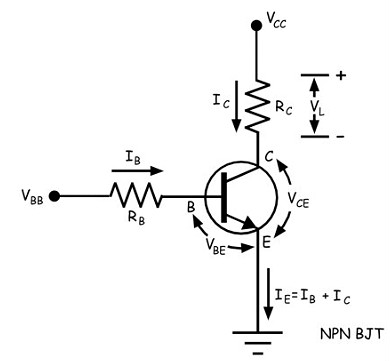

晶体管与输入电阻R C串连毗连。是以，经由过程输入电阻的电流是
若是晶体管以基极电流I B3任务，其集电极电流为I C1。I C小于I C1，而后晶体管任务在饱和区。这里，对任何小于I C1的集电极电流，将有很是小的集电极 - 发射极电压（V CECE1）。是以，在这类环境下，经由过程晶体管的电流与负载电流一样高，但晶体管两头的电压（V CE CE1）很是低，是以晶体管中的功率消耗可以或许疏忽不计。
晶体管表现为ON开关。是以，对利用晶体管作为开关，咱们应当确保所施加的基极电流必须充足高以使晶体管坚持在饱和地区，以取得集电极电流。
是以，从下面的诠释，咱们可以或许得出论断，双极结型晶体管仅在其特征的停止和饱和地区任务时才表现为开关。在切换利用中，防止了有源地区或有源地区的特征。正如咱们已说过的，晶体管开关的功率消耗很是低，但不是零。是以，它不是一个抱负的开关，但可以或许作为特定利用的开关。
咱们都晓得一台计较机的焦点便是处置器（CPU），它的职责便是运算，而CPU是一块超大范围的集成电路，以是咱们要想弄清晰计较机的运算机制就要领会集成电路是若何具备运算才能的，而集成电路是由大批晶体管等电子元器件封装而成的，以是探讨计较机的计较才能就可以或许从晶体管的功效动手。
尽人皆知，CPU的价钱很是高贵也便是由于外面的晶体管良多，一个晶体管的改良最少须要上一个晶体管三年的发卖本钱，以是在7nm晶体管研发出来以后须要资金停止研发，在晶体管傍边圆晶太大发烧量也就很大，耗电天然也会很是高，以是晶体督工艺的进步可以或许大大的下降发烧量和耗电量。固然说到这里可以或许大师就很是清晰为甚么不持续研讨5NM的晶体管了，固然5nm的晶体管绝对7NM的晶体管不只仅是长度场的差异，更大的差异则是在工艺和定律上的差异。
