mos督任务道理浅显易懂

本文先容的mos督任务道理浅显易懂，但愿对大师有所赞助。绝缘型场效应管的栅极与源极、栅极和漏极之间均接纳SiO2绝缘层断绝，是以而得名。又因栅极其金属铝，故又称为MOS管。它的栅极-源极之间的电阻比结型场效应管大很多，可达1010Ω以上，还因为它比结型场效应管温度稳定性好、集成化时温度简略，而普遍操纵于大范围和超大范围集成电路中。

mos督任务道理浅显易懂

与结型场效应管不异，MOS督任务道理动画表现图也有N沟道和P沟道两类，但每类又分为加强型和耗尽型两种，是以MOS管的四种范例为：N沟道加强型管、N沟道耗尽型管、P沟道加强型管、P沟道耗尽型管。凡栅极-源极电压UGS为零时漏极电流也为零的管子均属于加强型管，凡栅极-源极电压UGS为零时漏极电流不为零的管子均属于耗尽型管。

mos督任务道理浅显易懂

按照导电体例的差别，MOSFET又分加强型、耗尽型。所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该区域的载流子，组成导电沟道。

mos督任务道理浅显易懂

mos督任务道理浅显易懂，N沟道加强型MOSFET根基上是一种摆布对称的拓扑布局，它是在P型半导体上天生一层SiO2 薄膜绝缘层，而后用光刻工艺分散两个高搀杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

当VGS=0 V时，漏源之间相称两个面对面的二极管，在D、S之间加上电压不会在D、S间组成电流。

当栅极加有电压时，若0＜VGS＜VGS(th)时，经由进程栅极和衬底间组成的电容电场感化，将接近栅极下方的P型半导体中的多子空穴向下方排挤，呈现了一薄层负离子的耗尽层；同时将吸收此中的少子向表层活动，但数目无限，缺乏以组成导电沟道，将漏极和源极不异，以是依然缺乏以组成漏极电流ID。

进一步增添VGS，当VGS>VGS(th)时( VGS(th)称为开启电压)，因为此时的栅极电压已比拟强，在接近栅极下方的P型半导体表层中堆积较多的电子，能够组成沟道，将漏极和源极不异。若是此时加有漏源电压，就能够组成漏极电流ID。在栅极下方组成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反,故称为反型层。跟着VGS的持续增添,ID将不时增添。在VGS=0V时ID=0，只需当VGS>VGS(th)后才会呈现漏极电流，以是,这类MOS管称为加强型MOS管。

VGS对漏极电流的节制干系可用iD=f(VGS(th))|VDS=const这一曲线描写，称为转移特征曲线，MOS督任务道理动画见图1.。

转移特征曲线的斜率gm的巨细反应了栅源电压对漏极电流的节制感化。gm的量纲为mA/V，以是gm也称为跨导。跨导。

mos督任务道理浅显易懂

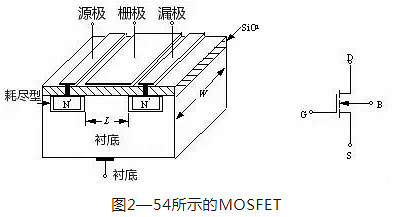

mos督任务道理浅显易懂，MOS督任务道理动画2—54(a)为N沟道加强型MOS督任务道理动画图，其电路标记如图2—54(b)所示。它是用一块搀杂浓度较低的P型硅片作为衬底，操纵分散工艺在衬底上分散两个高搀杂浓度的N型区(用N+表现)，并在此N型区上引出两个欧姆打仗电极，别离称为源极(用S表现)和漏极(用D表现)。在源区、漏区之间的衬底外表笼盖一层二氧化硅(SiO2)绝缘层，在此绝缘层上堆积出金属铝层并引出电极作为栅极(用G表现)。从衬底引出一个欧姆打仗电极称为衬底电极(用B表现)。因为栅极与别的电极之间是彼此绝缘的，以是称它为绝缘栅型场效应管。MOS督任务道理动画图2—54(a)中的L为沟道长度，W为沟道宽度。

mos督任务道理浅显易懂

mos督任务道理浅显易懂，当栅极G和源极S之间不加任何电压，即UGS=0时,因为漏极和源极两个N+型区之间隔有P型衬底，相称于两个面对面毗连的PN结，它们之间的电阻高达1012W的数目级，也便是说D、S之间不具有导电的沟道，以是不管漏、源极之间加何种极性的电压，都不会发生漏极电流ID。

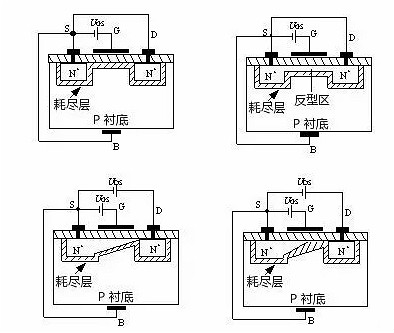

当将衬底B与源极S短接，在栅极G和源极S之间加正电压，即UGS﹥0时,MOS督任务道理动画图2—55(a)所示，则在栅极与衬底之间发生一个由栅极指向衬底的电场。在这个电场的感化下，P衬底外表四周的空穴遭到排挤将向下方活动，电子受电场的吸收向衬底外表活动，与衬底外表的空穴复合，组成了一层耗尽层。若是进一步进步UGS电压，使UGS到达某一电压UT时，P衬底外表层中空穴全数被排挤和耗尽，而自在电子大批地被吸收到外表层，由量变到量变，使外表层变成了自在电子为多子的N型层，称为“反型层”，MOS督任务道理动画图2—55(b)所示。反型层将漏极D和源极S两个N+型区相连通，组成了漏、源极之间的N型导电沟道。把起头组成导电沟道所需的UGS值称为阈值电压或开启电压，用UT表现。明显，只需UGS﹥UT时才有沟道，并且UGS越大，沟道越厚，沟道的导通电阻越小，导电能力越强。这便是为甚么把它称为加强型的原因。

mos督任务道理浅显易懂，在UGS﹥UT的前提下，若是在漏极D和源极S之间加上正电压UDS，导电沟道就会有电流畅通。漏极电流由漏区流向源区，因为沟道有一定的电阻，以是沿着沟道发生电压降，使沟道各点的电位沿沟道由漏区到源区逐步减小，接近漏区一真个电压UGD最小，其值为UGD=UGS-UDS,响应的沟道最薄;接近源区一真个电压最大，即是UGS,响应的沟道最厚。如许就使得沟道厚度不再是平均的，全数沟道呈倾斜状。跟着UDS的增大，接近漏区一真个沟道愈来愈薄。

mos督任务道理浅显易懂

当UDS增大到某一临界值，使UGD≤UT时，漏真个沟道消逝，只剩下耗尽层，把这类环境称为沟道“预夹断”，MOS督任务道理动画图2—56(a)所示。持续增大UDS(即UDS>UGS-UT)，夹断点向源极标的目的挪动，MOS督任务道理动画图2—56(b)所示。虽然夹断点在挪动，但沟道区(源极S到夹断点)的电压降坚持稳定，仍即是UGS-UT。是以,UDS过剩局部电压[UDS-(UGS-UT)]全数降到夹断区上，在夹断区内组成较强的电场。这时候候电子沿沟道从源极流向夹断区，当电子到达夹断区边缘时，受夹断区强电场的感化，会很快的漂移到漏极。

耗尽型。耗尽型是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。

耗尽型MOS场效应管，是在制作进程中，事后在SiO2绝缘层中掺入大批的正离子，是以，在UGS=0时，这些正离子发生的电场也能在P型衬底中“感到”出充足的电子，组成N型导电沟道。

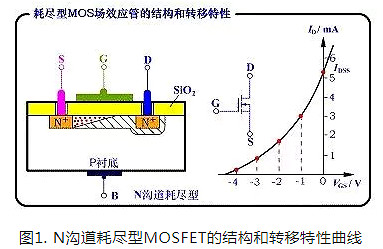

mos督任务道理浅显易懂，当UDS>0时，将发生较大的漏极电流ID。若是使UGS<0，则它将减弱正离子所组成的电场，使N沟道变窄，从而使ID减小。当UGS更负，到达某一数值时沟道消逝，ID=0。使ID=0的UGS咱们也称为夹断电压，仍用UP表现。UGSN沟道耗尽型MOSFET的布局与加强型MOSFET布局类似，只需一点差别，便是N沟道耗尽型MOSFET在栅极电压uGS=0时，沟道已存在。该N沟道是在制作进程中操纵离子注入法事后在衬底的外表，在D、S之间制作的，称之为初始沟道。N沟道耗尽型MOSFET的布局和标记如MOS督任务道理动画1.(a)所示，它是在栅极下方的SiO2绝缘层中掺入了大批的金属正离子。

以是当VGS=0时，这些正离子已感到出反型层，组成了沟道。因而，只需有漏源电压，就有漏极电流存在。当VGS>0时，将使ID进一步增添。VGS<0时，跟着VGS的减小漏极电流逐步减小，直至ID=0。对应ID=0的VGS称为夹断电压，用标记VGS(off)表现，偶然也用VP表现。N沟道耗尽型MOSFET的转移特征曲线如图1.(b)所示。

mos督任务道理浅显易懂

mos督任务道理浅显易懂，因为耗尽型MOSFET在uGS=0时，漏源之间的沟道已存在，以是只需加上uDS,就有iD畅通。若是增添正向栅压uGS，栅极与衬底之间的电场将使沟道中感到更多的电子，沟道变厚，沟道的电导增大。

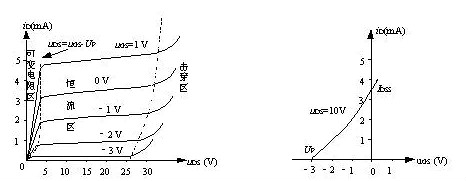

若是在栅极加负电压(即uGS<0=，就会在绝对应的衬底外表感到出正电荷，这些正电荷对消N沟道中的电子，从而在衬底外表发生一个耗尽层，使沟道变窄，沟道电导减小。当负栅压增大到某一电压Up时，耗尽区扩大到全数沟道，沟道完整被夹断(耗尽)，这时候候即便uDS仍存在，也不会发生漏极电流，即iD=0。UP称为夹断电压或阈值电压，其值凡是在–1V–10V之间N沟道耗尽型MOSFET的输入特征曲线和转移特征曲线别离如图2—60(a)、(b)所示。

在可变电阻区内，iD与uDS、uGS的干系仍为
