详解继电器道理特征与继电驱动电路设想技能

继电器是一种电子节制器件，它具备节制体系（又称输出回路）和被节制体系（又称输出回路），凡是利用于主动节制电路中，它现实上是用较小的电流去节制较大电流的一种“主动开关”。故在电路中起着主动调理、宁静掩护、转换电路等感化。

继电器,晶体管,驱动电路

一、继电器（relay）的任务道理和特征

继电器,晶体管,驱动电路

1、电磁继电器的任务道理和特征

电磁式继电器普通由铁芯、线圈、衔铁、触点簧片等构成的。只需在线圈两头加上必然的电压，线圈中就会流过必然的电流，从而发生电磁效应，衔铁就会在电磁力吸收的感化下降服前往弹簧的拉力吸向铁芯，从而动员衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消逝，衔铁就会在弹簧的反感化力返

回本来的地位，使动触点与本来的静触点（常闭触点）开释。如许吸合、开释，从而到达了在电路中的导通、堵截的目标。对继电器的“常开、常闭”触点，能够如许来辨别：继电器线圈未通电时处于断开状况的静触点，称为“常开触点”；处于接通状况的静触点称为“常闭触点”。

2、电路道理

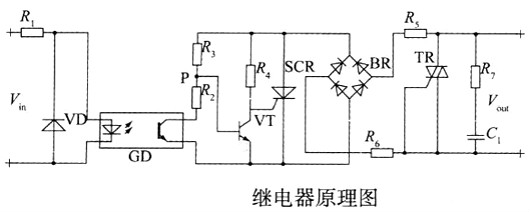

继电器是一种当输出质变化到某必然值时，其触头（或电路）即接通或分决绝直流小容量节制回路。

继电器,晶体管,驱动电路

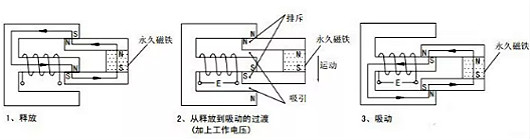

由永远磁铁坚持开释状况，加上任务电压后，电磁感到使衔铁与永远磁铁发生吸收和排挤力矩，发生向下的活动，最初到达吸合状况。

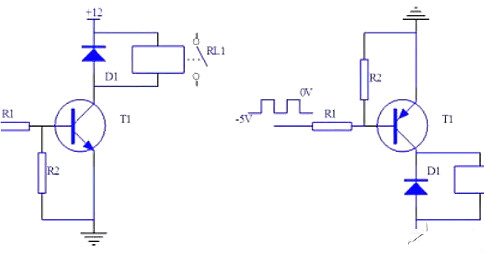

3、晶体管驱动驱动电路

继电器,晶体管,驱动电路

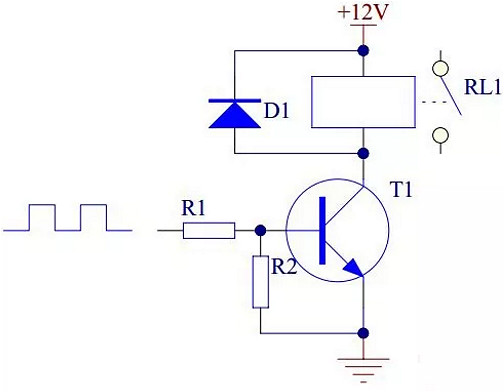

当晶体管用来驱动继电器时，保举用NPN三极管。详细电路以下：

当输出高电日常平凡，晶体管T1饱和导通，继电器线圈通电，触点吸合。

当输出低电日常平凡，晶体管T1停止，继电器线圈断电，触点断开。

电路中各元器件的感化：晶体管T1为节制开关；电阻R1首要起限流感化，下降晶体管T1功耗；电阻R2使晶体管T1靠得住停止；二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的供给泄放通路，并将其电压箝位在+12V上。

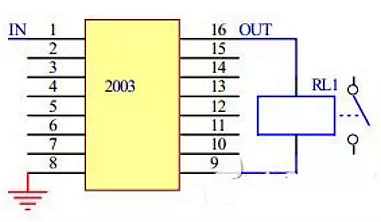

4、集成电路驱动电路

继电器,晶体管,驱动电路

今朝已利用多个驱动晶体管集成的集成电路，利用这类集成电路能简化驱动多个继电器的印制板的设想进程。此刻我司所用驱动继电器的集成电路首要有TD62003AP。

当2003输出端为高电日常平凡，对应的输出口输出低电平，继电器线圈两头通电，继电器触点吸合；

当2003输出端为低电日常平凡，对应的输出口呈高阻态，继电器线圈两头断电，继电器触点断开。

继电器,晶体管,驱动电路

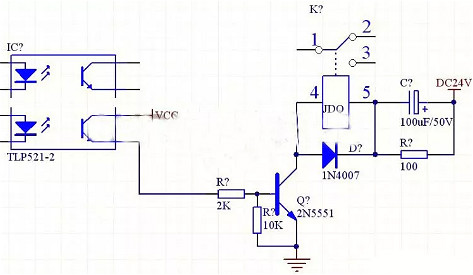

24V 继电器的驱动电路

继电器串连 RC 电路：这类情势首要利用于继电器的额外任务电压低于电源电压的电路中。当电路闭合时，继电器线圈因为自感景象会发生电动势障碍线圈中电流的增大，从而耽误了吸合时候，串连上 RC 电路后则能够延长吸合时候。道理是电路闭合的刹时，电容 C 两头电压不能渐变可视为短路，如许就将比继电器线圈额外任务电压高的电源电压加到线圈上，从而加速了线圈中电流增大的速率，使继电器敏捷吸合。电源不变以后电容 C 不起感化，电阻 R 起限流感化。

二、继电器额外任务电压的挑选

继电器额外任务电压是继电器最首要的一项手艺参数。在利用继电器时，应当起首斟酌地点电路（即继电器线圈地点的电路）的任务电压，继电器的额外任务电压应即是地点电路的任务电压。

普通地点电路的任务电压是继电器额外任务电压的0.86。注重地点电路的工件电压万万不能跨越继电器额外任务电压，不然继电器线圈轻易销毁。别的，有些集成电路，比方NE555电路是能够间接驱动继电器任务的，而有些集成电路，比方 COMS 电路输出电流小，须要加一级晶体管缩小电路方可驱动继电器，这就应斟酌晶体管输出电流应大于继电器的额外任务电流。

1、晶体管驱动电路

当晶体管用来驱动继电器时，必须将晶体管的发射极接地。详细电路以下：
