三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种节制电流的半导体器件。其感化是把细小旌旗灯号缩小成幅度值较大的电旌旗灯号，也用作无触点开关。
三极管是半导体根基元器件之一，具备电流缩小感化，是电子电路的焦点元件。三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区，摆列体例有PNP和NPN两种。

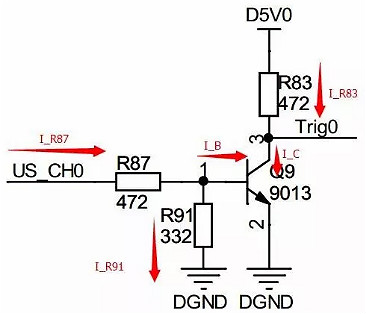

如上图，左端接3.3VCMOS电平，能够是STM32、FPGA等的IO口，右端输入为5V电平，完成3.3V到5V电平的转换。
此刻来阐发下各个电阻的感化(捉住的焦点思绪是三极管的Vbe导通时为恒定值0.7V摆布)：
假定不R87，则当US_CH0的高电平间接加在三极管的BE上，>0.7V的电压要到那里去呢？
假定不R91，当US_CH0电平状况不肯定时，默许是要Trig输入高电平仍是低电平呢?是以R91起到牢固电平的感化。同时，若是无R91，则只需输入>0.7V就导通三极管，门坎电压太低了，R91有晋升门坎电压的感化(可参见第二末节对蜂鸣器的阐发)。
可是，加了R91又要注重了：R91若是太小，基极电压类似。
只要Vb>0.7V时才能使US_CH0为高电日常平凡导通，上图的Vb=1.36V
假定不R83，当输入US_CH0为高电平(三极管导通时)，D5V0(5V高电平)间接加在三极管的CE级，而三极管的CE，三极管很轻易就破坏了。
再进一步阐发其任务机理：
当输入为高电平，三极管导通，输入胁迫在三极管的Vce，对电路测试成果仅0.1V
当输入为低电平，三极管不导通，输入相称于对下一级电路的输入利用10K电阻停止上拉，现实测试成果为5.0V(空载)。
请注重：
对大电流的负载，下面电路的特征将表现的不那末好，是以这里一向夸大——该电路仅合用于10几mA到几十mA的负载的电平转换。

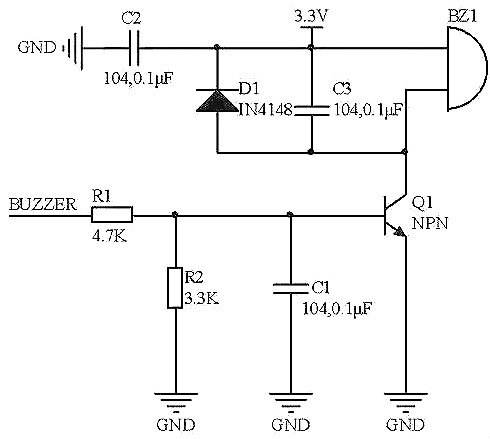

下面是从周建功的iMX283开辟板上载下的电路，既能够是有源也能够是无源蜂鸣器。来阐发下：
计较下遍地的电流(S9013的β=120，设蜂鸣器电流15mA)：
输入为高电平的门坎电压计较为：
R1起到了供给啊门坎电压的感化。
有源蜂鸣器和无源蜂鸣器的驱动电路区分首要在于无源蜂鸣器实质上是一个理性元件，其电流不能瞬变，是以必须有一个续流二极管D1供给续流。不然，在蜂鸣器两头会有反向感到电动势，发生几十伏的尖峰电压，能够破坏驱动三极管，并搅扰全部电路体系的别的局部。而若是电路中任务电压较大，要利用耐压值较大的二极管，而若是电路任务频次高，则要选用高速的二极管。
设想这类电路的根基思绪：肯定负载(蜂鸣器10mA~80mA)电流和输入门坎电压。根据1中的体例计较取得R1与R2的值。

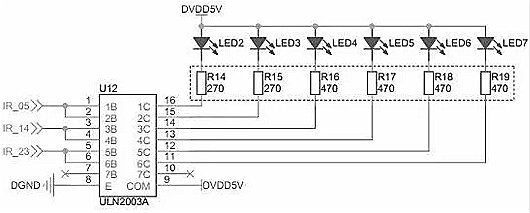

针对下面的驱动电路：
1.负载接的是红外二极管，其串连电阻是限流电阻，节制红外发射强度
2.输入毗连到STM32的PWM功效通俗IO口(设置推挽输入)，COM口接输入电压5V

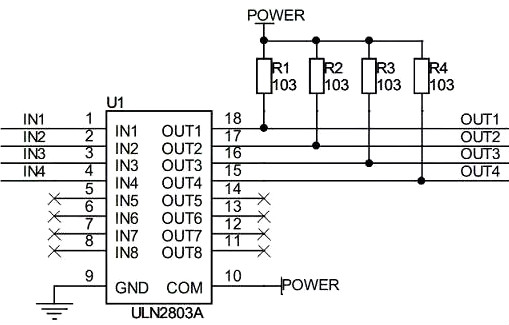

针对下面的电路测试(Power=5.0V)：
1.输入3.3V，输入0.6V
2.输入0V，输入5.0V
3.输入不接，输入5.0V

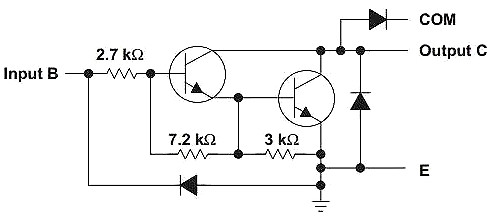

以是，ULN2003/2803一样能够用于电平转换，那这是为甚么呢?ULN2803/2003与三极管又有甚么干系——其内部完成便是两个三极管。
其布局有3个特色：
1.输入集电极开漏，是以能够本身接上拉电阻，将旌旗灯号上拉到响应的电平，ULN2803手册上申明能蒙受的最大电压为50V
2.数据手册上申明在Ic=250mA时的输入门坎电压为VI(on)=2.7V
3.COM端接有一个反向二极管：接到输入电源，用于驱动机电等负载电感器件时能在高低电时供给电流回路掩护电路;输入电压高于COM端电压，则电压会胁迫在VCOM+0.4V摆布(这里的二极管压降较小)
ULN2003与ULN2803的区分仅在于ULN2003只要8个通道，而ULN2803有9个通道。
绝对后面的本身搭建的三极管电路，其具备更好的电流驱动特征，是以，后面的本身搭建的三极管电路合用于电平切换及小电流的驱动，而ULN2803及ULN2003合用于更大电流的驱动(Datasheet上说最大驱动电流能到达500mA摆布)。是以经常使用ULN2803及ULN2003(另有别的的如75452、MC1413、L293D)进步体系的带负载才能(机电、大型LED、继电器等)。
晶体三极管具备电流缩小感化，实在质是三极管能以基极电流细小的变更量来节制集电极电流较大的变更量。这是三极管最根基的和最重要的特征。咱们将ΔIc/ΔIb的比值称为晶体三极管的电流缩小倍数，用标记“β”表现。电流缩小倍数对某一只三极管来讲是一个定值，但跟着三极管任务时基极电流的变更也会有必然的转变。
