220v感到加热电路大全（七款电路图文）剖析-感到加热根本常识

甚么是感到加热

电磁感到加热，或简称感到加热，是加热导体资料比方金属资料的一种体例。它首要用于金属热加工、热处置、焊接和融化。

望文生义，感到加热是操纵电磁感到的体例使被加热的资料的外部发生电流，依托这些涡流的能量到达加热目标。感到加热体系的根基组成包含感到线圈，交换电源和工件。按照加热工具差别，能够把线圈建造成差别的外形。线圈和电源相连，电源为线圈供给交变电流，流过线圈的交变电流发生一个经由过程工件的交变磁场，该磁场使工件发生涡流来加热。

220v感到加热电路

220v感到加热电路（一）

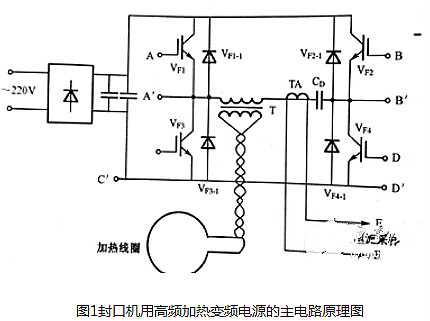

220v的交换电经二极管和电容滤波后，取得直流电压，作为全桥逆变电路的直流侧输入电压。1GBT全桥逆变电路将直流变更成200kHz的交换电。将第四代IGBT用于软开关谐振式逆变电路中，其开关频次可达400kHz以上。变压器的感化是变压和使负载与加热线圈婚配。加热线圈接纳多股漆包线绕制成圆形空心线圈。

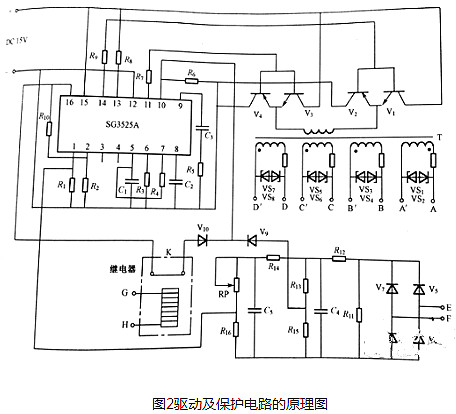

图2为驱动及掩护电路的道理图。图1中高频电流互感器TA对谐振电流遏制采样，该采样电流旌旗灯号经图2中的快规复二极管V5~V8的全桥整流、电容C4的滤波、电阻Rl3和R15的分压，在过二极管V9加到SG3525A的引脚10（强迫关断端）上，起到电流掩护感化。电容器C4滤波后的电流旌旗灯号，再颠末电容C5的滤波、RP和R16的分压送至SG3525A的引脚l（偏差缩小器反相旌旗灯号输入端），调理电位器RP，可调理输入功率和节制加热速率。

220v感到加热电路

零件接纳天然冷却，为了下降空载时的功耗，在体系中增添一个检测被加热件是不是经由过程加热线圈的检测电路。当不被加热件经由过程加热线圈时，继电器K的常闭触点闭合，SG3525A引脚16（基准电压端）输入的5V电压加到引脚10，PWM锁存器关断，主电路输入关断。当被加热件从加热线圈内经由过程时，检测电路输入旌旗灯号将继电器K的常闭触点翻开，SG3525A引脚16的5V电压不再加到引脚10，PWM锁存器去锁，体系处于加热状况。

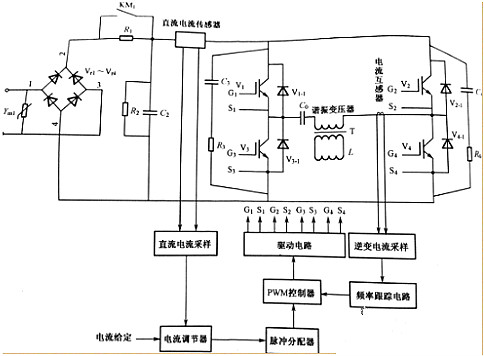

图3给出了别的一种高频加热变频电源的实例。这是一种金属针布高频感到加热变频电源的道理图。图中的主电路是二极管整流串连谐振式1GBT逆变电路。该电路的首要特色是任务在软开关状况，其任务道理在本站的相干文章中有先容。

220v感到加热电路

图3金属针布高频感到加热变频电源的道理图

220v感到加热电路图（二）

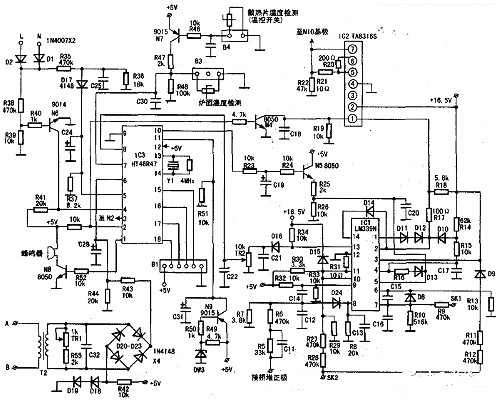

如图，+300V摆布的直流电压经R5、P6及R7分压取样，并经D24断绝后送入LM339N的⑧脚（比拟器反相输入端）；同时，+5V电压经R32、R33分压后，加到LM339M的⑨脚（比拟器同相输入端）。当十300V直流电压跨越设定值时，LM339N⑧脚的电压高于⑨脚电压，比拟器当即翻转，LM339N的14脚输入为低电平，并颠末D14将LM339N②脚电压敏捷拉低，使TA8316s的①脚无脉冲旌旗灯号输入。

220v感到加热电路

交换220V电压经D1、D2整流后分为两路：一起经R38、R39分压取样后，经RL40送到N6（9014）的基极，使N6导通，HT46R47（IC3）的④脚为低电平。当电源电压低于设定值时，N6遏制，HT46RL47④脚为高电平，HT46R47⑩脚遏制输入脉冲旌旗灯号；另外一起经K35、R36分压取样并经D17断绝后，送到HT46R47的⑤脚。当电源电压高于设定值时，HT46R47⑩脚将遏制输入脉冲旌旗灯号。

220v感到加热电路图（三）

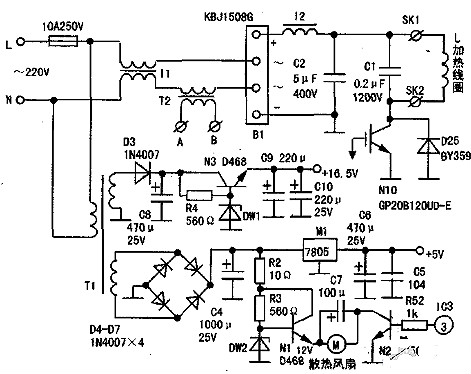

该机的感到加热电路首要由加热线圈L、谐振电容cl（2μF／1200V）、门控管N10（（GP20B120UD-E）和阻尼二极管D25（BY359X）组成。其任务道理简述以下：当门控管N10导通时，流过加热线圈L的电流敏捷增大；当门控管遏制时，贮存在L中的电能向谐振电容C1充电，随即C1又向加热线圈放电。如斯轮回，即C1和L发生并联谐振，L四周便会发生高频电磁场，该电磁场使放在电磁炉灶面上的铁锅感到到壮大的涡流，从而发生热量对食品遏制加热。

220v感到加热电路
