进一步晋升电源操纵手艺的4种体例详解（图文并茂）

电源是将别的情势的能转换成电能的装配。电源自“磁生电”道理，由水力、风力、浪潮、水坝水压差、太阳能等可再生动力，及烧煤炭、油渣等产生电力来历。罕见的电源是干电池（直流电）与家用的110V-220V 交换电源。

现今的设想对为其上电的体系提出了更高的请求。您能够或许或许或许会发明，良多的设想题目是由电源体系引发的。为进一步晋升您的电源操纵手艺，本电子书在第一期的根本上又增添了四种手艺。

晋升电源操纵手艺（一）-为低功耗装备供电

良多装备都是为操纵低电压、低电流而设想的。若是功率太高，这些低功率装备很轻易遭到破坏。防止电源破坏的最好体例是操纵专为低功率操纵而设想的电源。

对更高功率的电源，即使其最小的 OCP(过流掩护)值也能够或许或许或许仍是不够低。就以最受接待的 120 W 台式电源为例，它的 OCP 值最小也是限定到 100 mA 或更高。低功率的装备更合适操纵低功率的电源。比方，电流一旦跨越 20 mA 就会破坏 LED 阵列样品。此时须要电源能够或许或许或许经由过程 CV/CC 跳变或 OCP 来限定电流，从而掩护装备。

CV/CC 跳变可将电流坚持在限定规模内，防止呈现过流环境。消弭了过流环境，电源就会回到普通的任务状况。图1是把电流限定在 20 mA 以下的一个简略示例。

电源,晋升电源操纵手艺

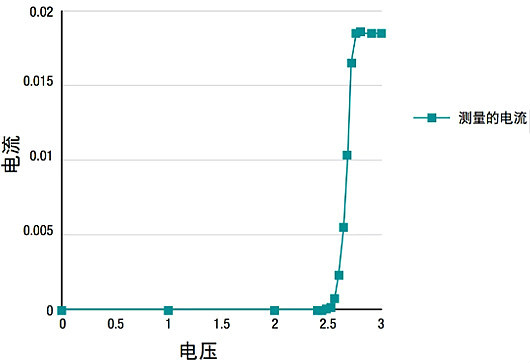

图1：表征 CC 极限值小于 20 mA 的小型 LED 阵列的电压和电流

OCP 是一种闭锁功效。一旦电流跨越 20 mA，输入就会设为 0 伏并坚持在零位。断根 OCP 便可从头启动输入。

输入功率较低的电源与输入功率较高的电源比拟,其噪声更低。那些用于测试 LED 阵列的电源,其输入噪声但凡都小于 350 uVrms。

E36312A 三路输入电源在一切三路输出上均有 20 mA 的量程，很是适于丈量低电流。操纵它的低量程丈量小于 20 mA 的电流时，咱们能够或许或许取得更高的分辩率和精度。

晋升电源操纵手艺（二）-表征不时变更的功耗状况

良多装备都被设想为能够或许或许或许在差别的时候操纵差别的功耗。某些装备可在任务状况与就寝状况之间切换功耗，从而耽误电池的操纵寿命。电池和电容器都须要常常充电。在曩昔，但凡是用内部阐发仪来记实电压和电流随时候的变更。

为超等电容器充电

咱们能够或许或许操纵台式电源来肯定超等电容器的充电率。超等电容器能够或许或许储备大批电能，是以须要出格谨慎，以防止对其形成破坏。三个首要存眷点包含：

1、电压极性

2、限定充电率

3、防止过压

超等电容器的任务电压但凡设想为 2.7 V 或更低。经由过程将多个超等电容器串连，咱们能够或许或许取得更高的充电电压。但此时须要采用办法来限定充电电流，因为超等电容器的串连电阻较低，没法自行限定充电电流。

咱们能够或许或许对台式电源最大电压和恒流限定来停止设置装备摆设。电源将会监测电压和电流环境。对丈量成果随时候的变更，咱们能够或许或许手动汇集，也能够或许或许用计较机来汇集。

简略的法式或操纵软件(如 BenchVue)能够或许或许赞助检索电源，以便汇集数据并绘制图形。某些新款台式电源配有图形用户界面，还可间接操纵 USB 存储器停止记实。图 2 中的示例是超等电容器在未到达2.7V的电压极限之前，以5A的最大速率停止充电的环境。

电源,晋升电源操纵手艺

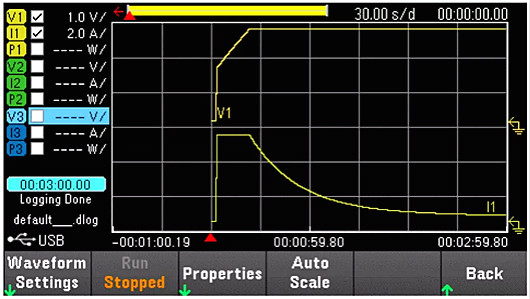

图2：E36312A 正在捕获一个 100 F 超等电容器的充电环境

当电容器到达 2.7V 今后，接收的电流将会愈来愈少。电容器完成充电今后必须实时废除电源，以防止它向电源放电。USB 中的数据能够或许或许导入 Excel 停止深切阐发。

晋升电源操纵手艺（三）-领会瞬态呼应

您注重过在启动空调今后屋里的灯光刹时变暗的环境吗？这是因为空调接收了大批电流，致使供电电压降落，进而致使了灯光变暗。一小段时候今后，电压还会规复普通。

直流电源上的输入阻抗，也会形成近似的电压瞬变。对电流的需要俄然增添时，电源的输入电压就会刹时降落。同理，电流的降落会致使电源电压俄然降低。瞬态呼应是电源在负载的庞大变更中规复普通的速率。比方，对 E36312A 来讲，当电流从 50% 变到 100% 时，其规复到 15 mV 的瞬态呼应时候是 50 us。通道 1 的最大电流是 5 A，50% 便是 2.5 A。

电源,晋升电源操纵手艺
