nmos布局表现图与任务道理详解(nmos耗尽型与加强型)-nmos根本常识

nmos概述

nmos布局表现图是本文的重点,NMOS英文全称为N-Metal-Oxide-Semiconductor。 意义为N型金属-氧化物-半导体,而具有这类布局的晶体管咱们称之为NMOS晶体管。 MOS晶体管有P型MOS管和N型MOS管之分。由MOS管组成的集成电路称为MOS集成电路,由NMOS组成的电路便是NMOS集成电路,由PMOS管组成的电路便是PMOS集成电路,由NMOS和PMOS两种管子组成的互补MOS电路,即CMOS电路。


nmos布局表现图详解

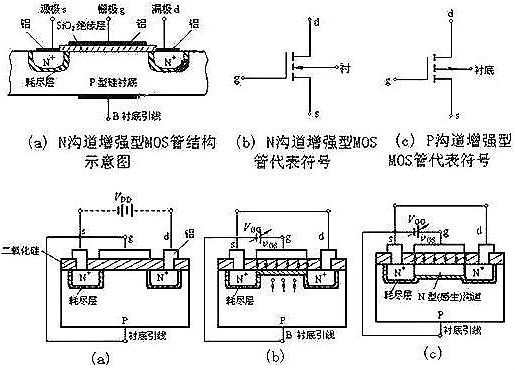

nmos布局表现图-N沟道加强型MOS场效应管布局

nmos布局表现图N沟道加强型,在一块搀杂浓度较低的P型硅衬底上,建造两个高搀杂浓度的N+区,并用金属铝引出两个电极,别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层,在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B,这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。


图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反,如图(c)所示。


nmos布局表现图

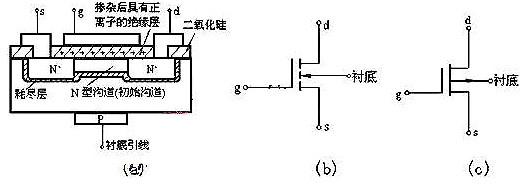

nmos布局表现图-N沟道耗尽型MOS场效应管的根基布局


nmos布局表现图


(1)布局:

N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。


(2)区分:

耗尽型MOS管在vGS=0时,漏——源极间已有导电沟道发生,而加强型MOS管要在vGS≥VT时才呈现导电沟道。


(3)缘由:

制作N沟道耗尽型MOS管时,在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子),如图1(a)所示,是以即便vGS=0时,在这些正离子发生的电场感化下,漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道),只需加上正向电压vDS,就有电流iD。


若是加上正的vGS,栅极与N沟道间的电场将在沟道中吸收来更多的电子,沟道加宽,沟道电阻变小,iD增大。反之vGS为负时,沟道中感到的电子削减,沟道变窄,沟道电阻变大,iD减小。当vGS负向增添到某一数值时,导电沟道消逝,iD趋于零,管子停止,故称为耗尽型。沟道消逝时的栅-源电压称为夹断电压,仍用VP表现。与N沟道结型场效应管不异,N沟道耗尽型MOS管的夹断电压VP也为负值,可是,前者只能在vGS<0的环境下任务。尔后者在vGS=0,vGS>0。


nmos任务道理

(1)vGS对iD及沟道的控建造用


① vGS=0 的环境

从图1(a)能够看出,加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时,即便加上漏——源电压vDS,并且不管vDS的极性若何,总有一个PN结处于反偏状况,漏——源极间不导电沟道,以是这时候漏极电流iD≈0。


nmos布局表现图


② vGS>0 的环境

若vGS>0,则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。


排挤空穴:使栅极四周的P型衬底中的空穴被排挤,剩下不能挪动的受主离子(负离子),构成耗尽层。吸收电子:将 P型衬底中的电子(少子)被吸收到衬底外表。


2、导电沟道的构成

当vGS数值较小,吸收电子的能力不强时,漏——源极之间仍无导电沟道呈现,如图1(b)所示。vGS增添时,吸收到P衬底外表层的电子就增添,当vGS到达某一数值时,这些电子在栅极四周的P衬底外表便构成一个N型薄层,且与两个N+区相连通,在漏——源极间构成N型导电沟道,其导电范例与P衬底相反,故又称为反型层,如图1(c)所示。vGS越大,感化于半导体外表的电场就越强,吸收到P衬底外表的电子就越多,导电沟道越厚,沟道电阻越小。


起头构成沟道时的栅——源极电压称为开启电压,用VT表现。


下面会商的N沟道MOS管在vGS


3、vDS对iD的影响

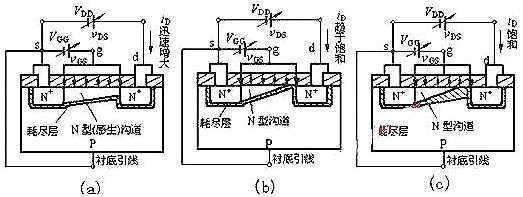

如图(a)所示,当vGS>VT且为一肯定值时,漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。


漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称,接近源极一端的电压最大,这里沟道最厚,而漏极一端电压最小,其值为VGD=vGS-vDS,因此这里沟道最薄。但当vDS较小(vDS)。


跟着vDS的增大,接近漏极的沟道愈来愈薄,当vDS增添到使VGD=vGS-vDS=VT(或vDS=vGS-VT)时,沟道在漏极一端呈现预夹断,如图2(b)所示。再持续增大vDS,夹断点将向源极标的目的挪动,如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区,故iD几近不随vDS增大而增添,管子进入饱和区,iD几近仅由vGS决议。
