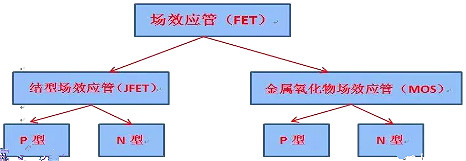

作为和双极型晶体管三极管对应的一种单极型晶体管便是FET场效应管，所谓的场效应便是操纵电场的效应来节制器件导通。这里场效应管也有几种分类：
进程阐发：

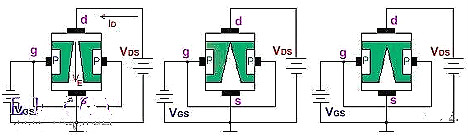

1、VDS稳定，跟着GS电压反向增大时，PN之间的耗尽层增大，意义是由于电场感化致使P区边缘堆积更多空穴，如许中间的沟道愈来愈小，最初沟道被夹断。这个进程中DS之间的电阻愈来愈大，现实上是一个受控于VGS的可变电阻。
2、VGS稳定，跟着VDS电压增大，电流经由进程沟道，如许也致使沿着沟道有电位梯度差，便是每一个点的VGS不一样了。如许构成的沟道宽度每一个点都不一样。是以，VDS增大同时又会致使沟道变窄，障碍电流，可是必然规模内，VDS仍是以增大电流为主。
VDS持续增大，当沟道起头夹断时，夹断地区跟着VDS增大沿着沟道不时扩展，这个时辰，VDS对电流的鞭策感化和随之变大的DS之间电阻对电流的障碍感化根基对消，泄电流处于饱和状况，直到沟道完整夹断。

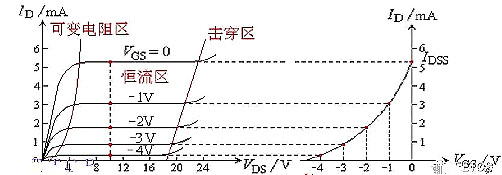

沟道完整夹断后，电压持续增大，泄电流也会增大，终究击穿破坏。如下面图中的特征曲线所示 ：
3、如上阐发：在夹断之前为可变电阻区（缩小区），夹断中为恒流区（饱和区），VGS小于开启电压时关断（停止区）。
能够晓得VGS越大，VDS的起头夹断电压就越小，由于反向的VGS原来便是构成耗尽层的电压能源。和不时增大的VDS同向。
1、沟道在半导体外部，噪声极小。晓得这一点就够了，看一些紧密运放设想就大白了所谓的前级输出为JFET的上风。
为了进一步进步输出阻抗，输出级栅极接纳了Sio2和铝。如许完整绝缘能够使得输出阻抗高达10的15次方欧姆，如许功耗也会更低。

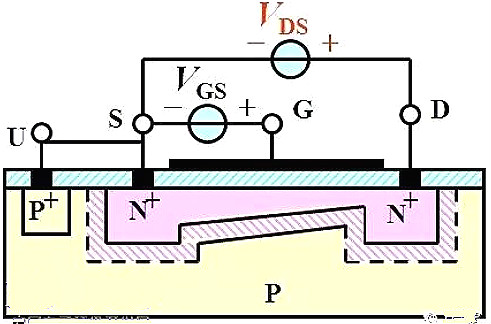

NMOS的布局便是在P型衬底上分散构成两个N型区，如许在外表构成导电沟道。MOS管里一切的PN结必须 保障反偏，是以，在以P型为衬底的NMOS管布局中，衬底接地GND，而PMOS的衬底必须接电源VCC。
进程阐发：

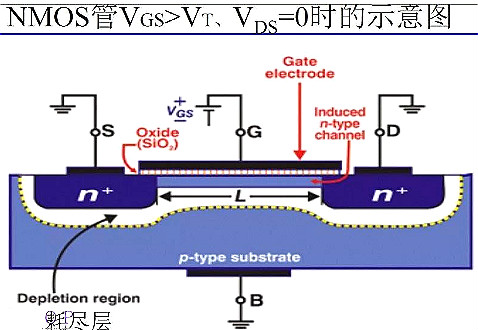

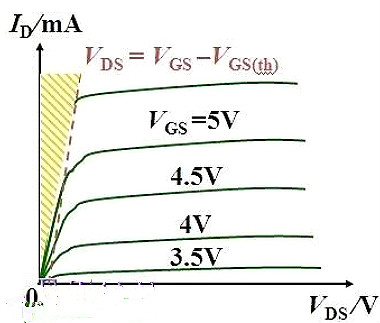

1、近似于下面的JFET，VGS正向增大时，VGS>VTH, 在Sio2外表起头堆积电子，逐步构成N型的沟道。这时候候MOS管近似一个受控于VGS的可变电阻.VDS=0时构成的是电位平均的导电沟道。

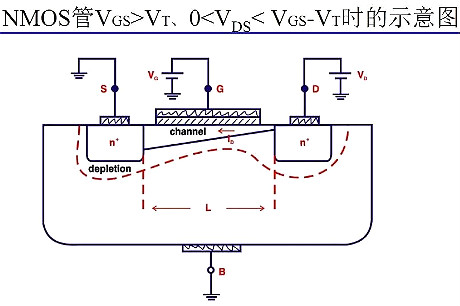

2、当VGS>VTH，且VDS

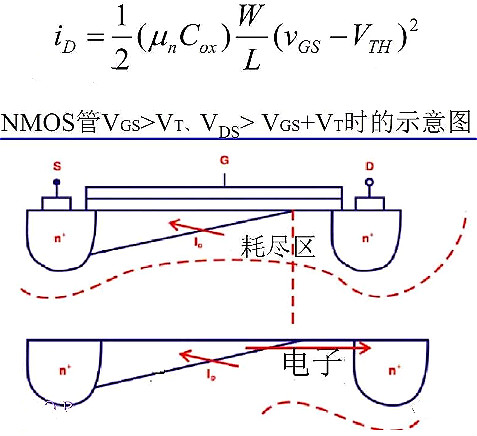

3、当VGS>VTH，且VDS>VGS-VTH时,这时候候由于VDS过大，形成接近D真个沟道起头被夹断了，由于VGS和VDS在沟道上的电场感化是相反的。夹断点渐渐右移，参考JFET沟道，此时电流根基恒定，处于饱和区。
4、VDS持续增大的话就会形成MOS管击穿，MOS的击穿有几种能够：
（1）VDS充足大，漏极D和衬底之间的反偏二极管雪崩击穿。
（2）DS之间击穿，穿通击穿。
（3）最轻易击穿的是栅极，很薄的Sio2层，是以必须加以掩护，不利用时接电位处置。
耗尽型MOS：
耗尽型MOS的特色便是VGS为负压时导通，现实操纵中太少，就不说了。

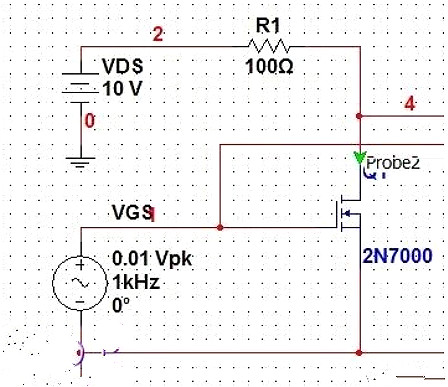

MOS管缩小电路：

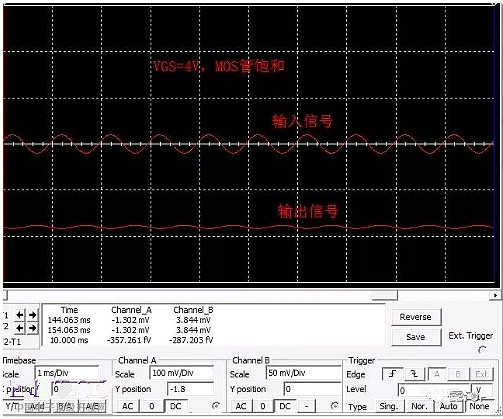

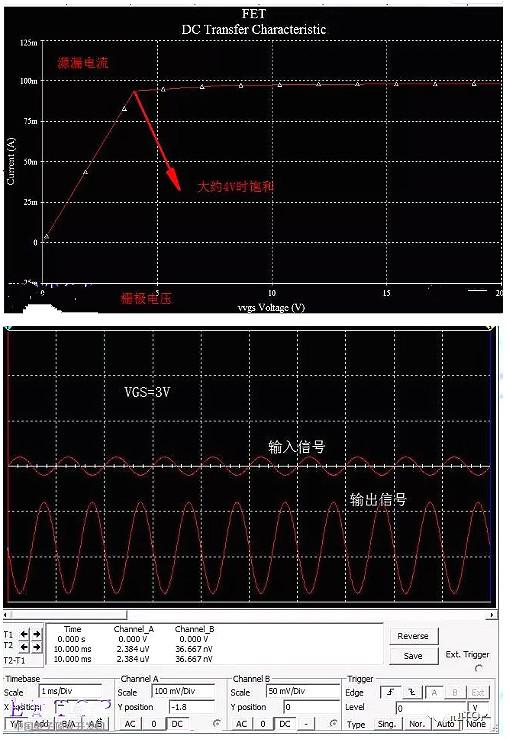

MOS管的缩小电路参考与三极管，一样也分为共源极、共栅极、共漏极缩小器。而后供给偏压让MOS督任务在线性区。
这里先容一下用作大功率器件的MOS管，由于今朝在功率操纵范畴相干器件品种良多。

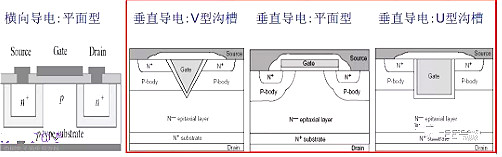

作为功率和非功率型MOSFET在布局上是有很大区分的：

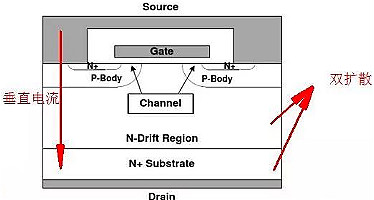

功率MOS的根基布局DMOS：双分散型MOS。
D和S极面临面，耐压值高。

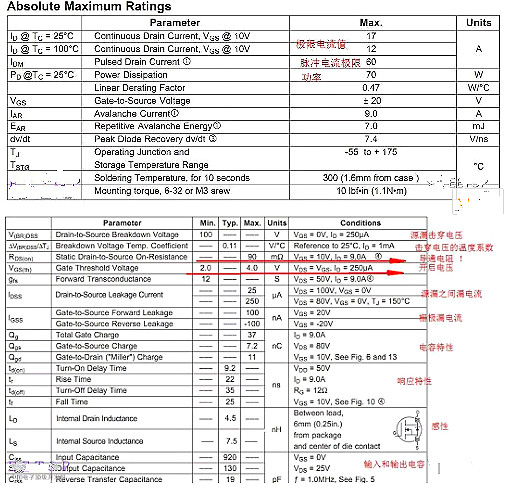

以NMOS管IRF530N为例
在不同操纵前提下咱们存眷的参数仍是不同蛮大的。
1、IDS：任务电流，大功率操纵时要保障余量。
2、PD：功率。
3、VGS：栅极电压，不能过大击穿。
4、VTH:栅极开启电压，普通在几V。
5、RDS(on):导通电阻，决议了DS之间的压降，越小越好，普通在几十毫欧。
6、IGSS:栅极泄电流。
7、IDSS：源漏之间泄电流，在一些小电流操纵中要出格注重泄电流参数的影响。
8、Cgs:栅极电容，决议了开启速率。
9、Gm:低频跨导，反映VGS对电流的节制才能，在缩小操纵中注重。
