教你短路的侵害若何经由过程电路设想停止躲避

短路

先来领会一下短路的一些根基常识，短路是两个给负载供电的引脚间的有意毗连。在交换和直流电路中都会产生，若是是交换的话短路会影响一全数地区的供电，但从供电站到衡宇内有很多级的保险丝和过载掩护电路。若是是电池如许的直流源，则短路会使电池过热，且电池放电会更快。某些极度环境下电池乃至会爆炸。有多种电路来防止短路，也有很多种保险丝来应答过载掩护。

本例咱们来设想并进修一种简略的高压直流短路掩护电路。该电路的感化是为了让微控电路加倍宁静的运转，并掩护其免受电路别的局部的影响。

短路的根基范例

1、电源短路

即电流不颠末任何用电器，间接由正极颠末导线流回负极。出格轻易烧坏电源。

因为电源内阻Ro较小，短路电流Is较大，电源的端电压为0，这时辰电源的电动势全数降在内阻上。短路电流能够使电源蒙受机器的与热的毁伤或粉碎，短路时电源所产生的电能全被内阻所耗损，短路凡是是一种严峻变乱，应当极力防备。

2、用电器短路

也叫局部电路短路。即一根导线接在用电器的两头（电流表并联，闭合的开关并联），此用电器被短路，轻易产生销毁其余用电器的环境。

3、三相体系短路

三相体系中产生的短路有4种根基范例：三相短路，两相短路，单绝对地短路和两绝对地短路。此中，除三相短路时，三相回路照旧对称，因此又称对称短路外，其余三类均属错误称短路。在中性点接地的电力收集中，以一绝对地的短路毛病最多，约占全数毛病的90%。在中性点非间接接地的电力收集中，短路毛病首要是各类相间短路。

短路的侵害若何经由过程电路设想停止躲避

咱们来设想并进修一种简略的高压直流短路掩护电路。该电路的感化是为了让微控电路加倍宁静的运转，并掩护其免受电路别的局部的影响。

1、所需元器件

SK100B PNP三极管 x 1

BC547B NPN三极管 x 1

1kΩ电阻 x 1

10kΩ电阻 x 1

330Ω电阻 x 1

470Ω电阻 x 1

6V直流电源 x 1

2、SK100B PNP三极管

三极管突出处的为射极，中间为基极，最初是基极。

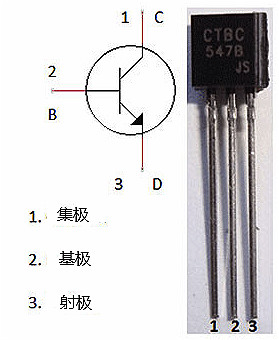

3、BC547B NPN三极管

4、短路掩护电路

最罕见的短路便是电池的正负引脚用一个低阻值的导体毗连，比方导线等。这类环境下电池能够会动怒乃至会爆炸。很多手机电池动怒常常是如许产生的。

为了防止短路，咱们须要插手短路掩护电路。短路掩护电路会分流一局部电流或堵截电路与电源间的毗连。

偶然候咱们操纵一些有毛病的家用电器比方烤箱，熨斗时会呈现断电或火花。这是因为电路某处电流过大，这能够会致使泄电或动怒等。为了防止如许的丧失，咱们经常利用保险丝或断路器。短路环境下保险丝或电路器会将衡宇电源堵截。熔丝断路器电路也是一种短路掩护电路，此中低阻值的导线会在大电流下熔断，从而堵截供电。

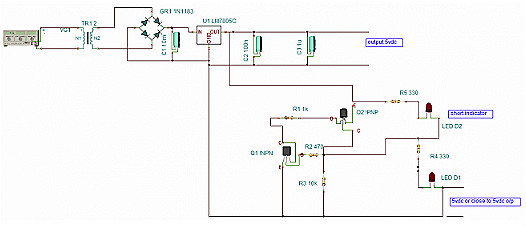

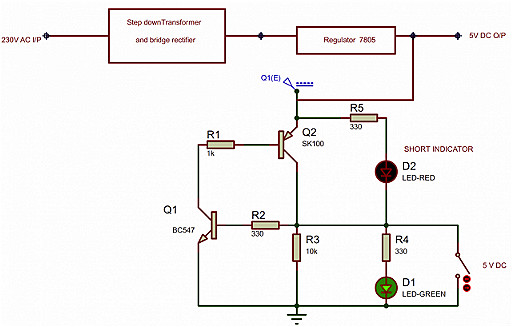

5、电路图

6、短路掩护电路的任务道理

以上短路掩护电路由两个三极管电路构成，一个是BC547 NPN三极管的电路，一个是SK100B PNP三极管的电路。电源输入为5V的直流电源，既能够用电池也能够用变压器完成。

电路的任务缘由很简略，当绿色LED灯D1亮起，象征着电路一般任务且无粉碎危险。白色LED灯D2亮起时则象征着有短路产生。

当电源翻开的时辰，三极管Q1偏置导通，LED灯D1亮起。这段时候内因为不短路以是白色LED灯D2封闭。

绿色LED灯D1的亮起一样象征着电源电压与输入电压近乎相称。

仿真电路中咱们操纵输入真个一个开关缔造一次“短路”。当短路产生时，输入电压跌至0V，Q1基极电压为0V以是不再导通。三极管Q2的集极电压一样跌至0V也不再导通。

以是此刻电流起头沿着短路途径（穿过开关）传输，流经白色LED灯D2至地。而此时D2因为正向偏置以是起头导通，LED亮起提醒短路，且电流被转向D2，而非侵害全数电路。

短路缘由有哪些？

1、元件粉碎

短路常常是因为绝缘粉碎或接线不慎所引发的。比方装备绝缘资料老化，设想、制作、装置、保护不良等形成的装备缺点成长成为短路。

2、景象形象前提影响

比方雷击事后形成的闪灼放电，因为风灾引发排挤线断线和导线覆冰引发电线杆倾圮等。

3、报酬粉碎

比方任务职员带负荷拉闸，检验线路或装备时未解除接地线合闸供电，运转职员的误操纵，偷电线和美国的科索沃战斗、伊拉克战斗时操纵的碳纤维弹。

4、其余缘由

挖沟毁伤电缆，鸟兽鹞子跨接在载流裸导体上等。
