mosfet是MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）操纵电场的效应来节制半导体（S）的场效应晶体管。
MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包罗NMOS、PMOS等。

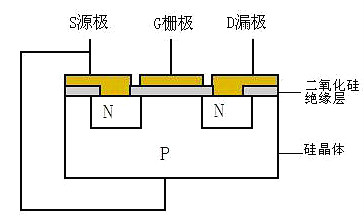

图1是典范立体N沟道加强型NMOSFET的剖面图。它用一块P型硅半导体资料作衬底，在其面上分散了两个N型区，再在下面笼盖一层二氧化硅(SiO2）绝缘层，最初在N区上方用侵蚀的体例做成两个孔，用金属化的体例别离在绝缘层上及两个孔内做成三个电极：G(栅极）、S（源极）及D（漏极），如图所示。
从图1中能够或许看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。普通环境下，衬底与源极在外部毗连在一路，如许，相称于D与S之间有一个PN结。
图1是罕见的N沟道加强型MOSFET的根基布局图。为了改良某些参数的特征，如进步任务电流、进步任务电压、下降导通电阻、进步开关特征等有差别的布局及工艺，组成所谓VMOS、DMOS、TMOS等布局。
mosfet的参数良多，包罗直流参数、交换参数和极限参数，但普通利用时存眷以下首要参数：
1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。
3、UT—开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM—跨导。是表现栅源电压UGS—对漏极电流ID的节制能力，即漏极电流ID变更量与栅源电压UGS变更量的比值。gM是权衡场效应管缩小能力的首要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS必然时，场效应管普通任务所能蒙受的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数，是指场效应管机能不变坏时所许可的最大漏源耗散功率。利用时，场效应管现实功耗应小于PDSM并留有必然余量。
7、IDSM—最大漏源电流。是一项极限参数，是指场效应管普通任务时，漏源间所许可经由过程的最大电流。场效应管的任务电流不应跨越IDSM 。
绝缘型场效应管的栅极与源极、栅极和漏极之间均接纳SiO2绝缘层断绝，是以而得名。又因栅极其金属铝，故又称为MOS管。它的栅极-源极之间的电阻比结型场效应管大良多，可达1010Ω以上，还由于它比结型场效应管温度不变性好、集成化时温度简略，而普遍操纵于大规模和超大规模集成电路中。
与结型场效应管不异，MOS管任务道理动画表示图也有N沟道和P沟道两类，但每类又分为加强型和耗尽型两种，是以MOS管的四种范例为：N沟道加强型管、N沟道耗尽型管、P沟道加强型管、P沟道耗尽型管。凡栅极-源极电压UGS为零时漏极电流也为零的管子均属于加强型管，凡栅极-源极电压UGS为零时漏极电流不为零的管子均属于耗尽型管。
按照导电体例的差别，MOSFET又分加强型、耗尽型。所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该区域的载流子，组成导电沟道。

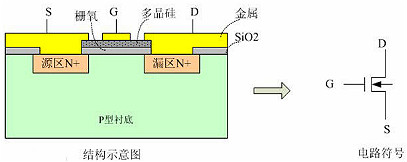

N沟道加强型MOSFET根基上是一种摆布对称的拓扑布局，它是在P型半导体上天生一层SiO2 薄膜绝缘层，而后用光刻工艺分散两个高搀杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。
当VGS＝0 V时，漏源之间相称两个面对面的二极管，在D、S之间加上电压不会在D、S间组成电流。
当栅极加有电压时，若0＜VGS＜VGS(th)时，经由过程栅极和衬底间组成的电容电场感化，将接近栅极下方的P型半导体中的多子空穴向下方排挤，呈现了一薄层负离子的耗尽层；同时将吸收此中的少子向表层活动，但数目无限，缺乏以组成导电沟道，将漏极和源极相同，以是依然缺乏以组成漏极电流ID。
进一步增添VGS，当VGS＞VGS(th)时（ VGS(th)称为开启电压），由于此时的栅极电压已比拟强，在接近栅极下方的P型半导体表层中堆积较多的电子，能够或许组成沟道，将漏极和源极相同。若是此时加有漏源电压，就能够或许组成漏极电流ID。在栅极下方组成的导
电沟道中的电子，因与P型半导体的载流子空穴极性相反,故称为反型层。跟着VGS的持续增添,ID将不时增添。在VGS＝0V时ID＝0，只要当VGS＞VGS(th)后才会呈现漏极电流，以是,这类MOS管称为加强型MOS管。
VGS对漏极电流的节制干系可用iD＝f(VGS(th))|VDS=const这一曲线描写，称为转移特征曲线，MOS管任务道理动画见图1.。
转移特征曲线的斜率gm的巨细反应了栅源电压对漏极电流的节制感化。 gm的量纲为mA/V，以是gm也称为跨导。跨导。
图5 转移特征曲线
1、不时绝的互补驱动电路
图7（a）为常常利用的小功率驱动电路，简略靠得住本钱低。合用于不请求断绝的小功率开关装备。图7（b）所示驱动电路开关 速率很快，驱动能力强，为避免两个MOSFET管纵贯，凡是串接一个0.5～1Ω小电阻用于限流，该电路合用于不请求断绝的中功率开关装备。这两种电路特色是布局简略。
功率MOSFET属于电压型节制器件，只要栅极和源极之间施加的电压跨越其阀值电压就会导通。由于MOSFET存在结电容，关断时其漏源两头电压的俄然 回升将会经由过程结电容在栅源两头产生搅扰电压。常常利用的互补驱动电路的关断回路阻抗小，关断速率较快，但它不能供给负压，故抗搅扰性较差。为了进步电路的抗干 扰性，可在此种驱动电路的根本上增添一级有V1、V2、R组成的电路，产生一个负压，电路道理图如图8所示。
当V1导通时，V2关断，两个MOSFET中的上管的栅、源极放电，下管的栅、源极充电，即上管关断，下管导通，则被驱动的功率管关断；反之V1关断 时，V2导通，上管导通，下管关断，使驱动的管子导通。由于高低两个管子的栅、源极经由过程差别的回路充放电，包罗有V2的回路，由于V2会不时加入饱和直至 关断，以是对S1而言导通比关断要慢，对S2而言导通比关断要快，以是两管发烧水平也不完整一样，S1比S2发烧严峻。
该驱动电路的毛病谬误是须要双电源，且由于R的取值不能过大，不然会使V1深度饱和，影响关断速率，以是R上会有必然的耗损。
2、断绝的驱动电路

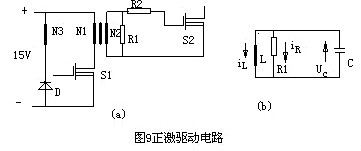

（1）正激式驱动电路。电路道理如图9（a）所示，N3为去磁绕组，S2为所驱动的功率管。R2为避免功率管栅极、源极度电压振荡的一个阻尼电阻。因不请求漏感较小，且赶快率方面斟酌，普通R2较小，故在阐发中疏忽不计。
其等效电路图如图9（b）所示脉冲不请求的副边并联一电阻R1，它做为正激变更器的假负载，用于消弭关断时代输入电压产生振荡而误导通。同时它还可 以作为功率MOSFET关断时的能量泄放回路。该驱动电路的导通速率首要与被驱动的S2栅极、源极等效输入电容的巨细、S1的驱动旌旗灯号的速率和S1所能 供给的电流巨细有关。由仿真及阐发可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速率越慢。该电路具备以下长处：
①电路布局简略靠得住，完成了断绝驱动。
②只要单电源便可供给导通时的正、关断时负压。
③占空比牢固时，经由过程公道的参数设想，此驱动电路也具备较快的开关速率。
该电路存在的毛病谬误：一是由于断绝变压器副边须要噎嗝假负载防振荡，故电路耗损较大；二是当占空比变更时关断速率变更较大。脉宽较窄时，由于是贮存的能量削减致使MOSFET栅极的关断速率变慢。
（2）有断绝变压器的互补驱动电路。如图10所示，V1、V2为互补任务，电容C起断绝直流的感化，T1为高频、高磁率的磁环或磁罐。
导通时断绝变压器上的电压为（1-D）Ui、关断时为D Ui，若主功率管S靠得住导通电压为12V，而断绝变压器原副边匝比N1/N2为12/[（1-D）Ui]。为保障导通时代GS电压不变C值可稍取大些。该电路具备以下长处：
①电路布局简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断能力不会跟着变更。
②该电路只要一个电源，即为单电源任务。隔直电容C的感化能够或许在关断所驱动的管子时供给一个负压，从而加快了功率管的关断，且有较高的抗搅扰能力。
但该电路存在的一个较大毛病谬误是输入电压的幅值会跟着占空比的变更而变更。当D较小时，负向电压小，该电路的抗搅扰性变差，且正向电压较高，应当注重使其 幅值不跨越MOSFET栅极的许可电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应当注重使其负电压值不跨越MOAFET栅极许可电压。所 以该电路比拟合用于占空比牢固或占空比变更规模不大和占空比小于0.5的场所。
（3）集成芯片UC3724/3725组成的驱动电路
电路组成如图11所示。此中UC3724用来产生高频载波旌旗灯号，载波频次由电容CT和电阻RT决议。普通载波频次小于600kHz，4脚和6脚两头产生 高频调制波，经高频小磁环变压器断绝后送到UC3725芯片7、8两脚经UC3725停止调制后获得驱动旌旗灯号，UC3725外部有一肖特基整流桥同时将 7、8脚的高频调制波整流成一向流电压供驱动所需功率。
普通来讲载波频次越高驱动延时越小，但太高抗搅扰变差；断绝变压器磁化电感越大磁化电流越 小，UC3724发烧越少，但太大使匝数增添致使寄生参数影响变大，一样会使抗搅扰能力下降。按照尝试数据得出：对开关频次小于100kHz的旌旗灯号普通 取（400～500）kHz载波频次较好，变压器选用较高磁导如5K、7K等高频环形磁芯，其原边磁化电感小于约1毫亨摆布为好。
这类驱动电路仅合适于信 号频次小于100kHz的场所，因旌旗灯号频次绝对载波频次太高的话，绝对延时太多，且所需驱动功率增大，UC3724和UC3725芯片发烧温升较高，故 100kHz以上开关频次仅对较小极电容的MOSFET能力够或许。
对1kVA摆布开关频次小于100kHz的场所，它是一种杰出的驱动电路。该电路具备以 下特色：单电源任务，节制旌旗灯号与驱动完成断绝，布局简略尺寸较小，特别合用于占空比变更不肯定或旌旗灯号频次也变更的场所。
1.可操纵于缩小。由于场效应管缩小器的输入阻抗很高，是以耦合电容能够或许容量较小，不用利用电解电容器。
2.很高的输入阻抗很是合适作阻抗变更。常常利用于多级缩小器的输入级作阻抗变更。
3.能够或许用作可变电阻。
4.能够或许便利地用作恒流源。
5.能够或许用作电子开关。
6.在电路设想上的矫捷性大。栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务。别的输入阻抗高，能够或许加重旌旗灯号源负载，易于跟前级婚配。
做电源设想，或做驱动方面的电路，不免要用到mosfet。mosfet有良多品种，也有良多感化。做电源或驱动的利用，固然便是用它的开关感化。

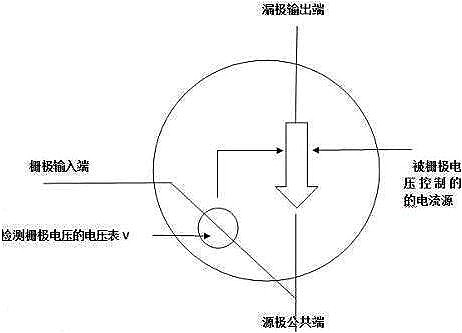

不论N型或P型MOS管，其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由过程加在栅极上的电压节制器件的特征，不会产生像三极管做开关时的因基极电流引发的电荷存储效应，是以在开关操纵中，
mosfet管的开关速率应当比三极管快。其首要道理如图：
在开关电源中常常利用mosfet管的漏极开路电路，如图2漏极一成不变地接负载，叫开路漏极，开路漏极电路中不论负载接多高的电压，都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关利用的电路情势比拟多了。
在开关电源操纵方面，这类操纵须要mosfet管按期导通和关断。比方，DC-DC电源中常常利用的根基降压转换器依靠两个MOS管来履行开关功效，这些开关瓜代在电感里存储能量，而后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次，由于频次越高，磁性元件能够或许更小更轻。在普通任务时代，MOS管只相称于一个导体。是以，咱们电路或电源设想职员最关怀的是mosfet的最小传导耗损。
咱们常常看mosfet的PDF参数，MOS管束造商接纳RDS(ON)参数来界说导通阻抗，对开关操纵来讲，RDS(ON)也是最首要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS(ON)是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的，渐渐降低的结温也会致使RDS(ON)的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热能力。RθJC的最简略的界说是结到管壳的热阻抗。
其发烧环境有：
1.电路设想的题目，便是让mosfet任务在线性的任务状况，而不是在开关状况。这也是致使mosfet发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。
2.频次太高，首要是偶然过度寻求体积，致使频次进步，mosfet上的耗损增大了，以是发烧也加大了。
3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。
4.MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
