本文首要讲开关电源机能的“几个”观点，上面一路来看看，但愿对大师有赞助。开关电源差别于线性电源，开关电源操纵的切换晶体管多数是在全开情势（饱和区）及全闭情势（停止区）之间切换，这两个情势都有低耗散的特色，切换之间的转换会有较高的耗散，但时候很短，是以比拟节流动力，发生废热较少。抱负上，开关电源自身是不会耗损电能的。电压稳压是透过调剂晶体管导通及断路的时候来到达。
1、纹波
开关电源的输出并不是真正恒定的，输出存在着周期性的发抖，这些发抖看上去就和水纹一样，称为纹波。纹波能够是电压或电流纹波。
凡是用2个参数来描写纹波：

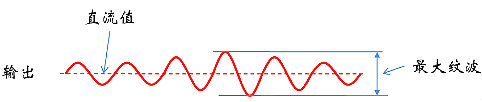

1）最大纹波电压：纹波的峰峰值。
2）纹波系数：交换份量的有用值与直流份量之比。
2、纹波发生的缘由
开关电源的纹波来自2个处所：

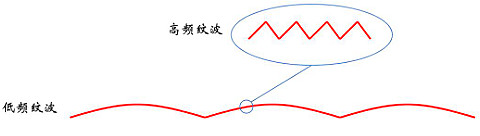

1）低频纹波：来自AC输出的周期，电源对输出的按捺比不是完善的，当输出变更，输出也会变更。
2）高频纹波：来自开关切换的周期，开关电源不是线性持续输出能量，而是将能量构成一个个包来传输，是以会存在和开关周期绝对应的纹波。
若是是线性电源，是不开关纹波的，只要低频纹波。
3、纹波的影响
最大纹波会决议输出的峰值，原来输出是不变的某个电压或电流，因为纹波的影响，使得输出的峰值比均匀值高，这能够会破坏负载。
比方，对LED来讲，太高的电流会削减LED的寿命。
过大的纹波系数会使得输出的能量不平衡光滑，从而偏离了直流输出这个请求。
比方，对LED来讲，过大的纹波系数会使得LED亮度变更，形成闪灼。
若是开关电源用来驱动电池，LED灯这类负载，低频纹波的影响更大，若是是驱动IC这类高速型负载，高频纹波的影响更大。
4、纹波与噪声

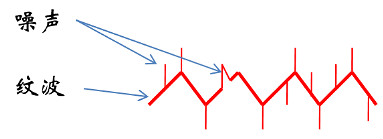

纹波是因为AC周期或开关周期引发的输出发抖，而噪声是随机耦合到输出上的高频旌旗灯号，是不一样的。
1、调剂率
电源在利用时，有两个较着变更的外部前提：输出和负载。好的电源应当在输出和负载发生变更时，仍然能保持恒压或恒流。

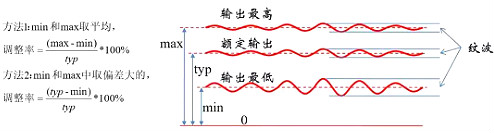

将输出或负载变更时，输出偏离额外输出的水平称为调剂率，比方输出在最大最小值之间变更，丈量输出的偏差比率，为一个百分比，比方5%，就称为调剂率为±5%。
注重辨别调剂率和纹波，纹波是输出的静态特点，而调剂率是让电源任务在极限外部前提下，输出的极限偏差。
2、调剂率范例
1）输出调剂率
其余前提不变，调理输出时，输出的偏差，对AC电源来讲，是以AC线的有用电压作为变更区间，比方以180~264作为高低限来变更。
偶然还会调理AC的频次，来看输出是不是有偏差，比方从47~63Hz区间。
2）负载调剂率
其余前提不变，调理负载时，输出的偏差。
3）综合调剂率
同时调理输出和负载，找出最差的偏差。
1、LED恒流驱动
为甚么照明用LED都是电流驱动？
LED是二极管，而二极管的PN结的正向导通阻抗是负温度系数，随着温度的降落，二极管正向导通阻抗降落。
若是用恒压源驱动LED，随着LED任务，温度起头降落，温度降落后，正向导通阻抗降落，因为I=U/R，电流降落，且因为功率P=U*I，功率也增添，LED发烧更利害，进一步安慰温度降落，陷于恶性轮回，直到LED破坏。
恒压源驱动时，温度和电路是一对正反应。
以是照明LED都是恒流驱动，若是长短照明，LED几近不温升，此时能够用恒压驱动。
2、恒流精度
恒流精度和其余的恒压结果一样，表现在几个方面。
1）当负载发生变更时，电源输出的电流的恒定水平。
在现实操纵时，多个差别的LED串不能够阻抗特征完整不异，将这些差别的负载接到电源上后，电流的偏差就界说为恒流精度。
不光是多负载，统一个LED，温度差别时，阻抗特征也差别，差别温度下电流也是有偏差的，但这和后面的前提实质仍是一样，都是负载变更。
是以在测试恒流精度时，须要利用电子负载，让负载在公道的规模内变更，丈量电压的电流偏差。
2）当电源外部元件参数变更时，电源输出的电流的恒定水平。
这并不是规范的恒流精度的界说，但今朝良多电源都是有这个请求，此中一个首要的方针是储能元件，比方电感，或变压器，感值存在偏差时，电源输出电流的恒定度。
3、锂电池恒流驱动
便携式装备所用的锂电池，在差别电量的环境下，电压是差别的，以手机所用的锂电池为例，电池在满能量时约4.2V，低能量时约2.5V。
若是利用恒压源对电池充电，当电池电量较低时，充电电流会极大，相称于电压源接到电容上，会破坏电池。
破坏的缘由是大电流带来的大发烧。
为了限定大电流，今朝的充电器都是利用恒流-恒压充电，当电池电压低时，利用恒流输出。
1、打击电流
若是负载为一个容性负载，将一个电压源间接加到负载上时，会发生一个很是大的电流，这个电流就称为打击电流。
过大的打击电流会使得交换线上的掩护电路辨认为短路，会致使氛围开关跳闸，熔断保险丝等题目。

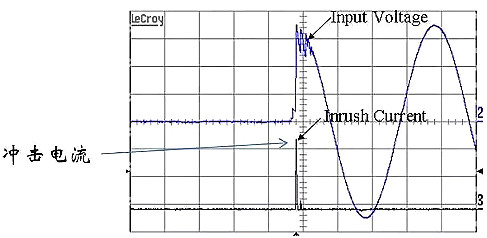

对AC电源来讲，将电源接到AC线上的一刹时，AC电源自身便是一个容性负载，假设此时电源的负载处在满负荷状况，且AC线正处在峰值电压处，会发生最大的打击电流。
2、浪涌（电压）
闪电，雷击等会在电网上制作时候很是短的高电压脉冲或高能量脉冲。
这类过压凡是是由特地的掩护器停止掩护，比方浪涌放电器。

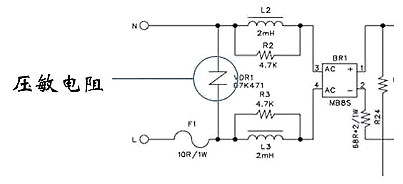

大功率装备断开或接入电网时，会使得电网电压回升或跌落。为了掩护电源，偶然会利用一个压敏电阻接在输出端。
压敏电阻的阻值和其上的电压有关，当电压变大时，阻值降落。
为甚么压敏电阻不能包罗雷击等发生的脉冲，因为这类浪涌有能够是同时呈现在L线和N线上的。
1、效力和待机功耗
这两个观点很简略，但有一点须要理清，便是电源在任务时：
固然待机功耗便是电源自身的全数耗损，可是在电源带负载时，电源自身的功耗要大于待机功耗。
电源自身的功耗首要来自于电感/变压器的耗损，开关管的耗损，二极管的耗损，这些耗损都和切换频次有关，而今朝的开关电源，在输出功率很低时，城市将频次降落以节能，以是电源自身的功耗在带负载任务时和待机时是完整差别的。
可是效力是随着负载耗损增添而降落的，这个很好懂得，待机时效力为0，而带负载时，电源自身功耗的增添跟不上负载耗损的增添。
1、电容ESR
开关电源都须要在输出加一个电容，将切换电路送达过去的断续能量光滑成不变的线性输出，这个电容的首要性显而易见。
一个非抱负身分便是一切的电容都有等效串连电阻(ESR)，这个电阻会致使一系列题目。
电容稳压的道理便是当VO电压回升时，吸入电流，将能量存储于电容，当VO电压降落时，吐出电流，开释能量。这个进程中，电流一直流过ESR。
2、ESR致使的纹波
ESR是输出高频电压纹波的罪魁罪魁，当电容储能和释能时，电流标的目的相反，是以输出在VO=VC+VESR，和VO=VC+VESR之间切换，ESR越大，纹波电压越大。
3、电解电容ESR的风险
为了降落本钱，凡是输出电容会利用偏移的电解电容，可是电解电容的ESR是较高的。
ESR巨细：电解电容>钽电容>陶瓷电容。
对电解电容来讲，高纹波电压倒在其次，要命的是ESR会致使电容发烧，电流越大，发烧越利害，发烧越利害，电解电容的电解液蒸发得越快，随着电解液的蒸发，ESR加大，发烧更高，堕入恶性轮回。
电解电容自身就寿命不高，是电源体系中寿命最短的器件，因为ESR致使的发烧，会加速电解电容报废，以是开关电源随着时候的推移，纹波电压会愈来愈大。
4、处理ESR的题目
处理体例是降落ESR阻值或降落流过ESR的电流，降落流过ESR的电流比拟费事，比拟简略的体例是降落ESR阻值。

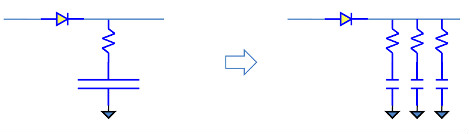

能够接纳低ESR的电解电容替换通俗电容，或用多个电容并联来替换单个电容。
多个电容并联的体例错误谬误是占用大批的空间，在小体积电源中操纵受限，以是偶然会用陶瓷和电解电容并联的体例，乃至用一种多层陶瓷电容替换多个陶瓷电容。
1、静态呼应
凡是静态呼应特指电源的输出，负载阶跃变更所致使的输出被扰动后规复普通的进程。
AC电源的输出为不中断交换，普通不关怀输出的阶跃变更，静态呼应凡是仅限于描写负载在必然规模内变更时的呼应。
凡是界说空载为0%，满载为100%，而后用负载在某2个百分比之间的切换来界说负载变更。
经常使用的负载变更有0-100、10-90、20-80、25-75，取决于操纵，对充电器这类须要热插拔的操纵，最大的变更在0-100。
2、静态呼应的方针

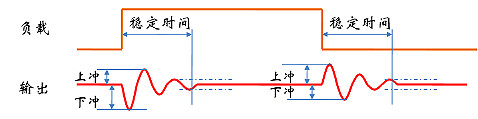

静态呼应普通有2个方针，一个叫过冲幅度，另外一个叫不变时候。过冲幅度界说为输出偏离不变值的幅度，有上冲和下冲。不变时候是负载起头变更到输出到达能接管的规模内的时候。
3、静态呼应和阶跃呼应

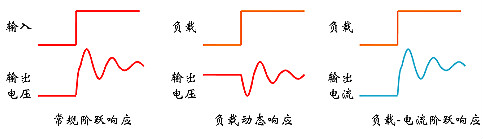

阶跃呼应，指的是输出阶跃，输出随着阶跃，也便是说输出要尽快的变到方针值，而静态呼应指的是负载阶跃，输出要尽快的不变上去。这二者在情势上差别，但实质是不异的。
以恒压输出为例，当负载渐变时，为了保持电压恒定，须要调剂电流，电流调剂的进程，经由过程负载就会表现出电压的动摇，以是，负载的静态呼应，其实质便是负载-输出电流这个通报函数的阶跃呼应。

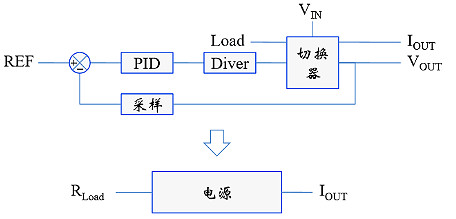

4、静态呼应的体系框图
将Load视为输出，IOUT和VOUT视为输出。
将Load视为输出后，REF便是牢固值，全部体系的通报函数变为Load-IOUT的通报函数。
对负载非阻性的操纵，比方电池等，也将其摹拟为电阻。
将普通性电源体系合用于静态呼应的体系框图重画以下：
