功率缩小电路简介

功率缩小电路是一种以输出较大功率为目标的缩小电路。它普通间接驱动负载，带载才能要强。功率缩小电路凡是作为多级缩小电路的输出级。

在良多电子装备中，请求缩小电路的输出级能够或许或许动员某种负载，比方驱动仪表，使指针偏转；驱动扬声器，使之发声；或驱动主动节制体系中的履行机构等。总之，请求缩小电路有充足大的输出功率。如许的缩小电路统称为功率缩小电路。

功率缩小电路的根基准绳

输出功率大

请求输出功率尽能够或许大为了获得大的功率输出，请求功放管的电压和电流都有充足大的输出幅度，是以管子常常在靠近极限利用状况下使命。

效力要高

效力要高因为输出功率大，是以直流电源耗损的功率也大，这就存在一个效力题目。所谓效力便是负载获得的有效旌旗灯号功率和电源供应的直流功率的比值。这个比值越大，象征着效力越高。

非线性失真要小

非线性失真请求功率缩小电路是在大旌旗灯号下使命，以是不可防止地会发生非线性失真，并且统一功放管输出功率越大，非线性失真常常越严峻，这就使输出功率和非线性失真成为一对首要抵触。可是，在差别场所下，对非线性失真的请求差别，比方，在丈量体系和电声装备中，这个题目显得主要，而在产业节制体系等场所中，则以输出功率为首要目标，对非线性失真的请求就降为主要题目了。

散热少

BJT的散热题目在功率缩小电路中，有相称大的功率耗损在管子的集电结上，使结暖和管壳温度降低。为了充实操纵许可的管耗而使管子输出充足大的功率，缩小器件的散热就成为一个主要题目。

参数挑选

在功率缩小电路中，为了输出较大的旌旗灯号功率，管子蒙受的电压要高，经由过程的电流要大，功率管破坏的能够或许性也就比拟大，以是功率管的参数挑选与掩护题目也不容轻忽。

阐发使命

功率缩小电路的阐发使命是：最大输出功率、最高效力及功率三极管的宁静使命参数。在阐发体例上，因为管子处于大旌旗灯号下使命，故凡是接纳图解法。

功率缩小电路用处详解

上面咱们先容几种罕见的功率缩小电路：

（一）功率缩小电路-低频电压缩小器

低频电压缩小器是指使命频次在 20 赫～ 20 千赫之间、输出请求有一定电压值而不请求很强的电流的缩小器。

（1）共发射极缩小电路

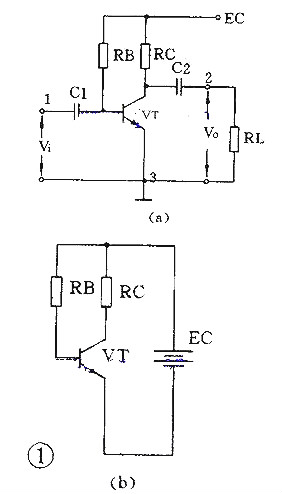

图1（a）是共发射极缩小电路。C1是输出电容， C2是输出电容，三极管VT便是起缩小感化的器件，RB是基极偏置电阻 ,RC是集电极负载电阻。 1 、 3 端是输出， 2 、 3 端是输出。3端是大众点，凡是是接地的，也称“地”端。静态时的直流通路见图 1（b），静态时交换通路见图1（c）。电路的特色是电压缩小倍数从十几到一百多，输出电压的相位和输出电压是相反的，机能不够不变，可用于普通场所。

（2）分压式偏置共发射极缩小电路

图2比图1多用3个元件。基极电压是由RB1和RB2分压获得的，以是称为分压偏置。发射极中增添电阻RE和电容 CE ，CE称交换旁路电容，对交换是短路的； RE 则有直流负反应感化。所谓反应是指把输出的变更经由过程某种体例送到输出端，作为输出的一局部。若是送回局部和本来的输出局部是相减的，便是负反应。图中基极真实的输出电压是 RB2 上电压和 RE 上电压的差值，以是是负反应。因为接纳了上面两个体例，使电路使命不变机能进步，是操纵最广的缩小电路。

（3）射极输出器

图3（a）是一个射极输出器。它的输出电压是从射极输出的。图3（b）是它的交换通路图，能够或许看到它是共集电极缩小电路。

这个图中，晶体管真实的输出是Vi和Vo的差值，以是这是一个交换负反应很深的电路。因为很深的负反应，这个电路的特色是：电压缩小倍数小于1而靠近1，输出电压和输出电压同相，输出阻抗高输出阻抗低，失真小，频带宽，使命不变。它常常被用作缩小器的输出级、输出级或作阻抗婚配之用。

（4）低频缩小器的耦合

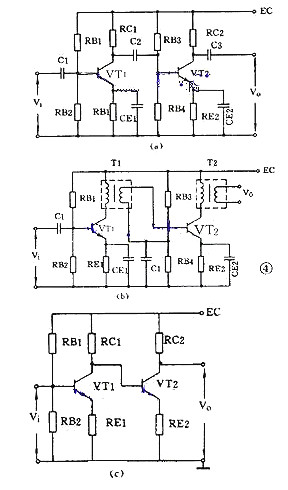

一个缩小器凡是有好几级，级与级之间的接洽就称为耦合。缩小器的级间耦合体例有三种： ①RC 耦合，见图4（a）。长处是简略、本钱低。但机能不是最好。 ②变压器耦合，见图 4（b）。长处是阻抗婚配好、输出功率和效力高，但变压器建造比拟费事。 ③间接耦合，见图4（c）。长处是频带宽，可作直流缩小器利用，但前后级使命有管束，不变性差，设想建造较费事。

（二）功率缩小电路-功率缩小器

能把输出旌旗灯号缩小并向负载供给充足大的功率的缩小器叫功率缩小器。比方收音机的末级缩小器便是功率缩小器。

（1）甲类单管功率缩小器

图5是单管功率缩小器， C1是输出电容，T是输出变压器。它的集电极负载电阻 Ri′ 是将负载电阻RL经由过程变压器匝数比折算过去的：

RC′= （ N1 N2 ）2 RL=N2RL

负载电阻是低阻抗的扬声器，用变压器能够或许起阻抗变更感化，使负载获得较大的功率。

这个电路不论有不输出旌旗灯号，晶体管一直处于导通状，静态电流比拟大，困此集电极消耗较大，效力不高，约莫只需 35 ％。这类使命状况被称为甲类使命状况。这类电路普通用在功率不太大的场所，它的输出体例能够或许是变压器耦合也能够或许是RC耦合。

（2）乙类推挽功率缩小器

图6是经常利用的乙类推挽功率缩小电路。它由两个特征不异的晶体管构成对称电路，在不输出旌旗灯号时，每一个管子都处于停止状况，静态电流几近是零，只需在有旌旗灯号输出时管子才导通，这类状况称为乙类使命状况。当输出旌旗灯号是正弦波时，正半周时 VT1 导通 VT2 停止，负半周时 VT2 导通 VT1 停止。两个管子瓜代呈现的电流在输出变压器中分化，使负载上获得纯粹的正弦波。这类两管瓜代使命的情势叫做推挽电路。

乙类推挽缩小器的输出功率较大，失真也小，效力也较高，普通可达60％。

（3）OTL功率缩小器

今朝普遍操纵的无变压器乙类推挽缩小器，简称OTL电路，是一种机能很好的功率缩小器。为了

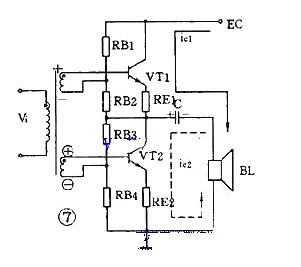

易于申明，先先容一个有输出变压器不输出变压器的OTL电路，如图7 。

这个电路利用两个特征不异的晶体管，两组偏置电阻和发射极电阻的阻值也不异。在静态时，VT1、VT2流过的电流很小，电容C上充有对地为12Ec的直流电压。在有输出旌旗灯号时，正半周时VT1导通， VT2停止，集电极电流ic1标的目的如图所示，负载RL上获得缩小了的正半周输出旌旗灯号。负半周时 VT1 停止， VT2 导通，集电极电流ic2的标的目的如图所示， RL上获得缩小了的负半周输出旌旗灯号。这个电路的关头元件是电容器C，它上面的电压就相称于 VT2 的供电电压。

以这个电路为根本，还有效三极管倒相的不必输出变压器的真正OTL电路，用PNP管和NPN 管构成的互补对称式OTL电路，和最新的桥接推挽功率缩小器，简称BTL电路等等。

（三）功率缩小电路-直流缩小器

能够或许或许缩小直流旌旗灯号或变更很迟缓的旌旗灯号的电路称为直流缩小电路或直流缩小器。丈量和节制方面经常利用到这类缩小器。

（ 1 ）双管直耦缩小器

直流缩小器不能用 RC 耦合或变压器耦合，只能用间接耦合体例。图 8 是一个两级直耦缩小器。直耦体例会带来前后级使命点的彼此管束，电路中在 VT2 的发射极加电阻 R E 以进步后级发射极电位来处理前后级的管束。

直流缩小器的另外一个更主要的题目是零点漂移。所谓零点漂移是指缩小器在不输出旌旗灯号时，因为使命点不不变引发静态电位迟缓地变更，这类变更被逐级缩小，使输出端发生子虚旌旗灯号。缩小器级数越多，零点漂移越严峻。以是这类双管直耦缩小器只能用于请求不高的场所。

（ 2 ）差分缩小器

处理零点漂移的体例是接纳差分缩小器，图9是操纵较广的射极耦合差分缩小器。它利用双电源，此中VT1和VT2的特征不异，两组电阻数值也不异，RE有负反应感化。现实上这是一个桥形电路，两个R C和两个管子是四个桥臂，输出电压V0从电桥的对角线上掏出。不输出旌旗灯号时，因为 RC1=RC2 和两管特征不异，以是电桥是均衡的，输出是零。因为是接成桥形，零点漂移也很小。

差分缩小器有杰出的不变性，是以获得普遍的操纵。

（四）功率缩小电路-集成运算缩小器

集成运算缩小器是一种把多级直流缩小器做在一个集成片上，只需在内部接少许元件就能够实现各类功效的器件。因为它初期是用在摹拟计较机中做加法器、乘法器用的，以是叫做运算缩小器。它有十多个引脚，普通都用有3个端子的三角形标记表现，如图10 。它有两个输出端、 1 个输出端，上面阿谁输出端叫做反相输出端，用“ — ”作标记；上面的叫同相输出端，用“＋”作标记。

集成运算缩小器能够或许实现加、减、乘、除、微分、积分等多种摹拟运算，也能够或许接成交换或直流缩小器操纵。在作缩小器操纵时有：

（1）带调零的同相输出缩小电路

图11是带调零真个同相输出运放电路。引脚 1 、11 、12是调零端，调剂RP能够使输出端（8）在静态时输出电压为零。9 、 6两脚别离接正、负电源。输出旌旗灯号接到同相输出端（5），是以输出旌旗灯号和输出旌旗灯号同相。缩小器负反应经反应电阻 R2 接到反相输出端（4）。同相输出接法的电压缩小倍数老是大于1的。

（ 2 ）反相输出运放电路

也能够或许使输出旌旗灯号从反相输出端接入，如图12 。如对电路请求不高，能够或许不必调零，这时候候能够或许把 3 个调零端短路。

输出旌旗灯号从耦合电容C1经R1接入反相输出端，而同相输出端经由过程电阻R3接地。反相输出接法的电压缩小倍数能够或许大于1 、即是1或小于1 。

（ 3 ）同相输出高输出阻抗运放电路

图13中不接入 R1 ，相称于 R1 阻值无限大，这时候候电路的电压缩小倍数即是 1 ，输出阻抗可达几百千欧。

缩小电路读图要点和举例

缩小电路是电子电路中变更较多和较庞杂的电路。在拿到一张缩小电路图时，起首要把它逐级分化开，而后一级一级阐发弄懂它的道理，最初再周全综合。

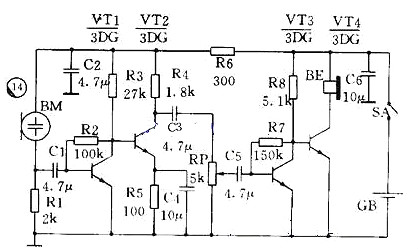

图14是一个助听器电路，现实上是一个4级低频缩小器。VT1、VT2之间和VT3、VT4之间接纳间接耦合体例，VT和VT3之间则用RC耦合。为了改良音质，VT1和VT3的本级有并联电压负反应（R2和R7）。因为利用高阻抗的耳机，以是能够或许把耳机间接接在VT4的集电极回路内。R6、C2是去耦电路，C6是电源滤波电容。

功率缩小电路的使命状况

甲类：在缩小电路中，当输出旌旗灯号为正弦波时，若晶体管在旌旗灯号的全部周期内均导通（即导通角θ=360°），则称之使命在甲类状况；

乙类：若晶体管仅在旌旗灯号的正半周或负半周导通（即θ=180°），则称之使命在乙类状况；

甲乙类：若晶体管的导通时候大于半个周期且小于一个周期（即θ=180°~360°之间），则称之使命在甲乙类状况；

丙类：若晶体管唯一小于半个周期的导通时候（即θ=0°~180°），则称之使命在丙类状况。
