具体阐发罕见开关电源中的7种驱动电路（附有图片）-KIA MOS管
信息来历：本站 日期：2019-11-27

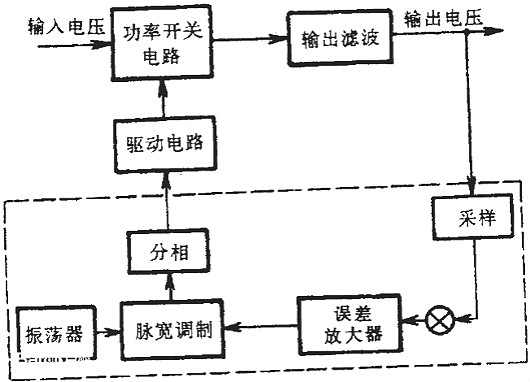

驱动电路(Drive Circuit)，位于主电路和节制电路之间，用来对节制电路的旌旗灯号停止缩小的中间电路（即缩小节制电路的旌旗灯号使其可以或许驱动功率晶体管），称为驱动电路。
驱动电路的感化：将节制电路输入的PWM脉冲缩小到足以驱动功率晶体管—开关功率缩小感化。

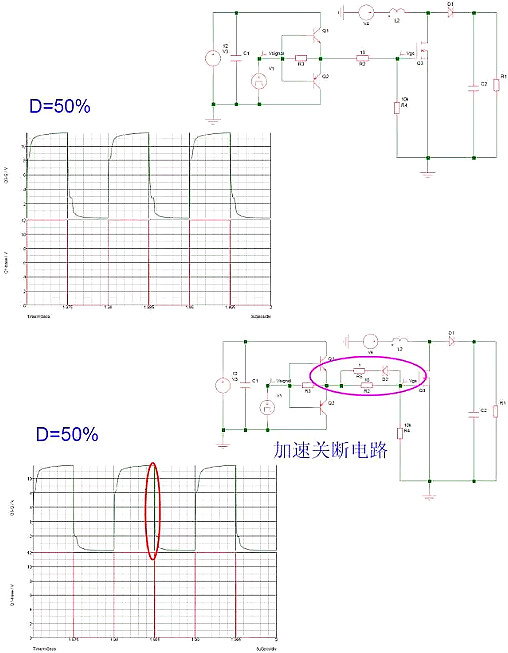

1、间接耦合型驱动电路

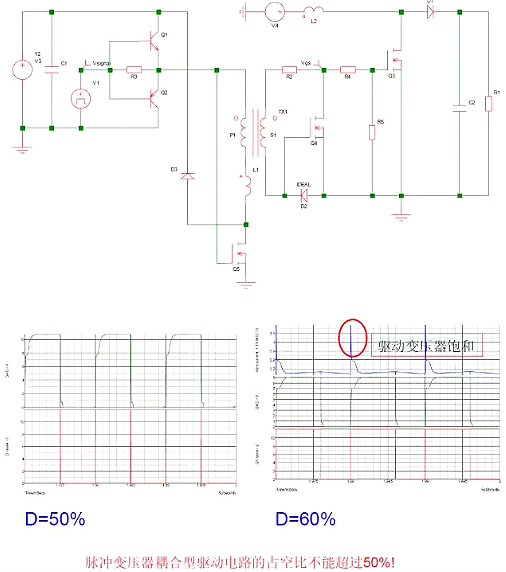

2、脉冲变压器耦合型驱动电路

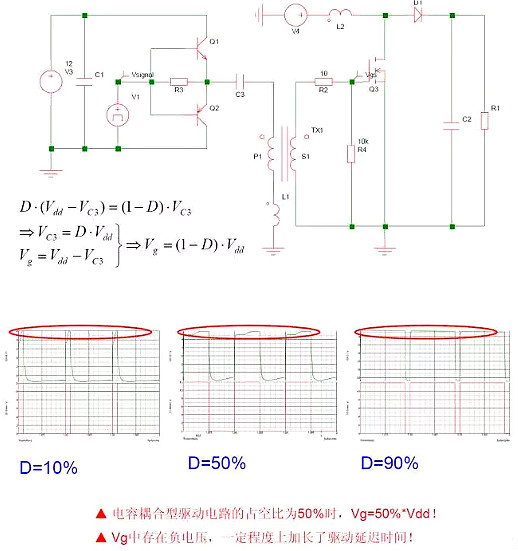

3、电容耦合型驱动电路

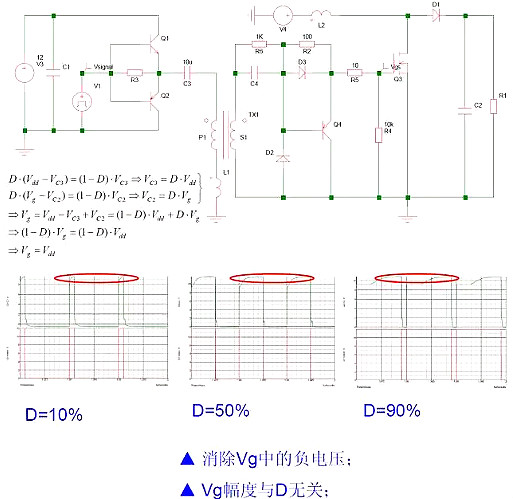

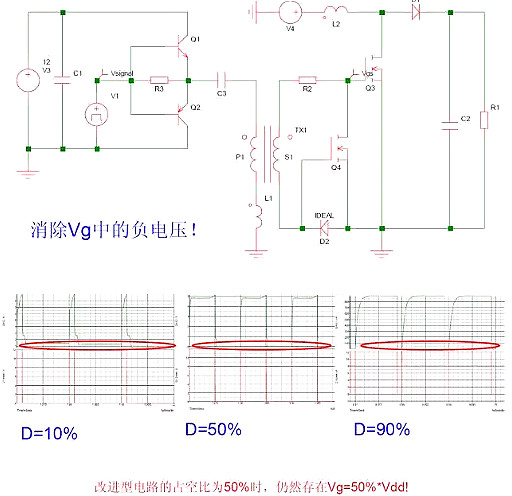

4、电容耦合型驱动电路–改良型I
5、电容耦合型驱动电路–改良型II

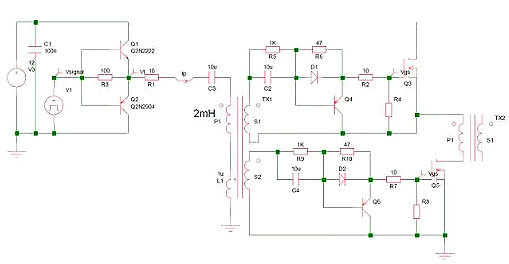

6、用于双管正激的驱动电路

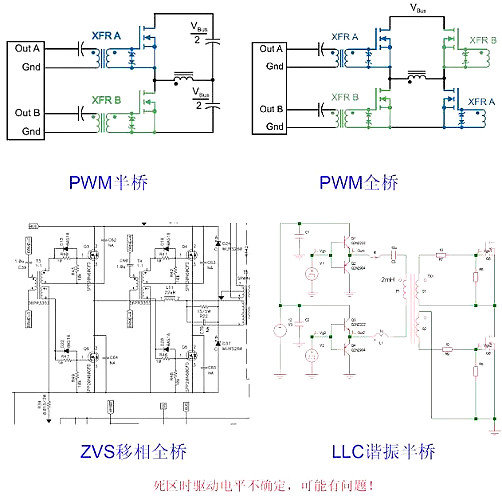

7、用于桥式变更器的驱动电路

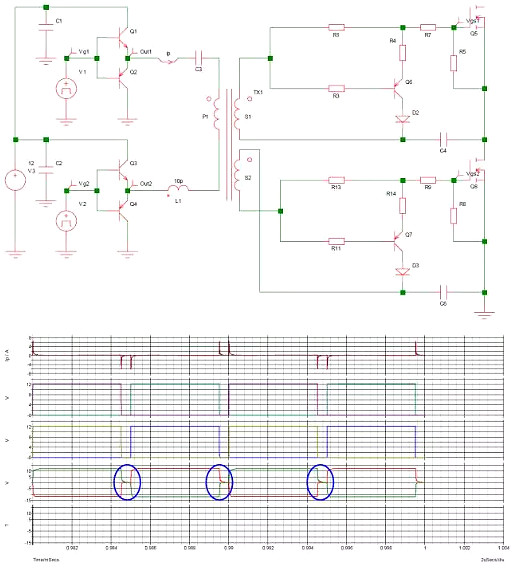

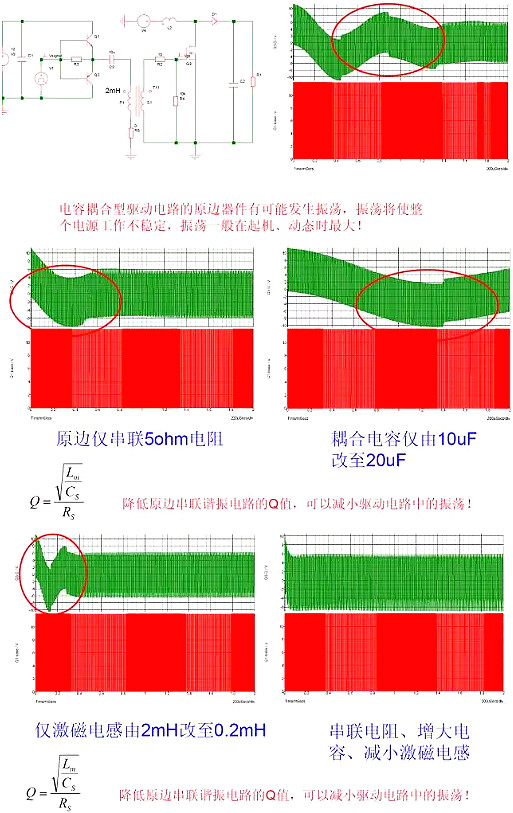

1、电容耦合型驱动电路中的振荡

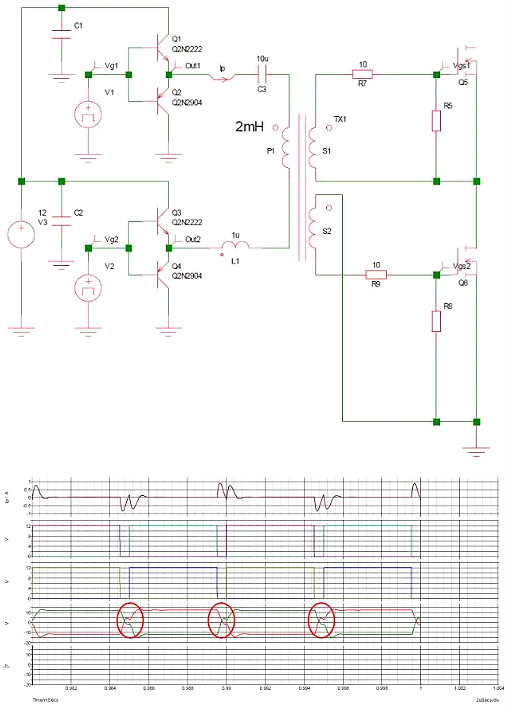

2、桥式变更器中的驱动–经常使用电路
3、桥式变更器中的驱动–改良电路

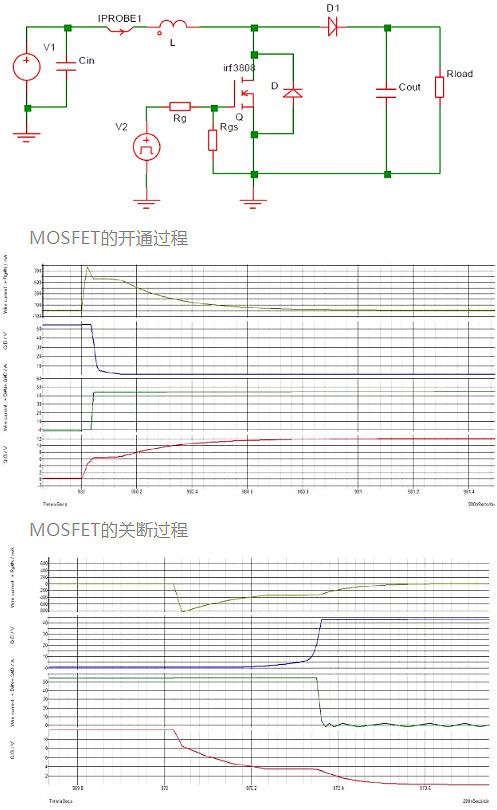

驱动电路的本色是给栅极电容充放电
守旧：
1.驱动电压充足高，普通>10V；（减小RDS(on))
2.充足的瞬态驱动电流，快的回升沿； (加快守旧）
3.驱动电路内阻抗小。 (加快守旧）
关断：
1. 充足的瞬态驱动电流，快的降落沿； (加快关断）
2. 驱动电路内阻抗小。 (加快关断）
3. 驱动加负压。 (避免误导通）
