恒流源电路,恒流源由旌旗灯号源和电压节制电流源（VCCS）两部分组成。正弦旌旗灯号源接纳间接数字频次分解（DDS）手艺，即以必然频次持续从EPROM中读取正弦采样数据，经D/A转换并滤波后发生EIT所需的正弦旌旗灯号。

本体系接纳DDS集成芯片AD9830，其外部有两个12位相位寄放器和两个32位频次寄放器。在单片机的节制下对响应的寄放器置数便能够或许便利取得2MHz以下的肆意频次和相位的输入，此中频次精度为1/ 2 32，相位分辩率为2π/2 12，输入幅度也能够或许在必然的规模内调理，是以能知足体系多频鼓励（10kHz～1MHz）的请求。

恒流源电路

恒流源电路的根基准绳

根基的恒流源电路首要是由输入级和输入级组成，输入级供给参考电流，输入级输入须要的恒定电流。

恒流源电路便是要能够或许供给一个不变的电流以保障别的电路不变任务的根本。即请求恒流源电路输入恒定电流，是以作为输入级的器件该当是具备饱和输入电流的伏安特征。这能够或许接纳任务于输入电流饱和状况的BJT或MOSFET来完成。

为了保障输入晶体管的电流不变，就必须要知足两个前提：

a）其输入电压要不变——输入级须要是恒压源；

b）输入晶体管的输入电阻尽可能大（最好是无限大）——输入级须要是恒流源。

恒流源电路的输入、输入请求

（一）输入请求

恒流源电路

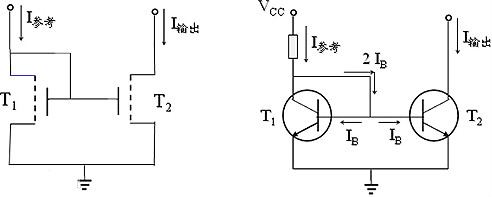

上左图是用加强型n-MOSFET组成的一种根基恒流源电路。为了保障输入晶体管T2的栅-源电压不变，其后面就该当设置一个恒压源。现实上，T1 MOS管在此的感化也便是为了给T2供给一个不变的栅-源电压，即起着一个恒压源的感化。

上右图是用BJT组成的一种根基恒流源电路。此中T2是输入恒定电流的晶体管，晶体管T1便是一个给T2供给不变基极电压的发射结二极管。固然，T1的电流缩小系数越大、跨导越高，则其恒压机能也就越好。同时，为了输入电流恒定（即进步输入交换电阻），天然还须要尽可能减小T2的基区宽度调变效应（即Early效应）。

（二）输入请求

若是接纳BJT，为了使其输入电阻增大，就须要想法减小Early效应（基区宽度调制效应），即要尽可能进步Early电压。

若是接纳MOSFET，为了使其输入电阻增大，就须要想法减小其沟道长度调制效应和衬偏效应。是以，这里普通是选用长沟道MOSFET ，而不必短沟道器件。

四种恒流源电路阐发

在改良型差动缩小器中，用恒流源代替射极电阻RE，既为差动缩小电路设置了适合的静态任务电流，又大大加强了共模负反应感化，使电路具备了更强的按捺共模旌旗灯号的才能，且不须要很高的电源电压，以是，恒流源和差动缩小电路的确是一对绝配！

恒流源既能够或许为缩小电路供给适合的静态电流，也能够或许作为有源负载代替高阻值的电阻，从而增大缩小电路的电压缩小倍数。这类用法在集成运放电路中有很是普遍的操纵。本节将先容罕见的恒流源电路和作为有源负载的操纵，为后续内容的进修停止常识储蓄。

（一）恒流源电路-镜像恒流源电路

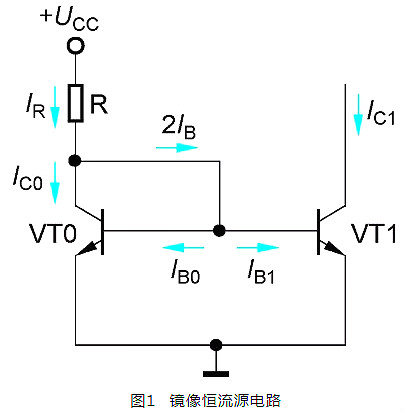

如图1所示为镜像恒流源电路，它由两只特征完整不异的管子VT0和VT1组成，因为VT0管的c、b极毗连，是以UCE0=UBE0，即VT0处于缩小状况，集电极电流IC0=β0*IB0。别的，管子VT0和VT1的b-e别离毗连，以是它们的基极电流IB0=IB1=IB。设电流缩小系数β0=β1=β，则两管集电极电流IC0=IC1=IC=β*IB。可见，因为电路的这类特别接法，使两管集电极IC1和IC0呈镜像干系，故称此电路为镜像恒流源（IR为基准电流，IC1为输入电流）。
