12v充电器道理图（附7款12v充电器道理图片）大全

充电器概述

本文首要讲12v充电器道理图（附7款12v充电器道理图片）大全，充电器是接纳高频电源手艺，利用进步前辈的智能静态调剂充电手艺。工频机因此传统的摹拟电路道理来设想的，机械外部电力器件（如变压器、电感、电容器等）都比拟大，普通在带载较大运转时存在较小噪声，但该机型在卑劣的电网情况前提中耐抗机能较强，靠得住性及不变性均比高频机强。

七大12v充电器道理图大全
12v充电器电路图(一)

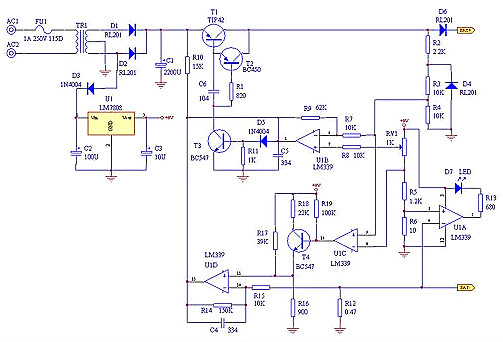

充电进程阐发：

1.掩护充电：

当电池电压较低时(可设定，本电路预设在9V以下)，充电器任务在小电流掩护充电状况下，任务道理为U⑨脚(同相端)电位低于⑧脚(反相端)，U输出低电位，T4停止。U1D11脚电位约0.18V.此时充电电流约250mA(恒流电路由R14，U1D，T1B周边核心电路构成，恒流道理自行阐发).

2.疾速充电：

跟着掩护充电持续，电池电压逐步下降，当电池电压跨越9V时，充电器转入大电流快充形式下，U⑨脚(同相端)电位高于⑧脚(反相端)，U输出高电位，T4导通，U1D11脚电位约为0.48V，充电器恒定输出约电流给电池充电。

3.限压浮充：

当电池靠近充沛电时，充电器主动转入限压浮充状况下(限压浮充电压设定为13.8V，如为6V蓄电池，则浮充电压应设定为6.9V)，此时的充电电流会由疾速充电状况下逐步降落，至电池完整充沛电后，充电电流仅为10～30mA，用以补充电池因自放电而丧失的电量。

4.掩护及充电唆使电路：

本电路设有反极性掩护电路，由D4，U，U1D，T1及核心元件构成，当电池反接时，充电器限定输出电流不致发生变乱。充电唆使由U，D7及核心元件构成，充电时，D7点亮，充电器进入浮充状况后，D7燃烧，表现充电竣事。

充电器,12v充电器道理图

12v充电器电路图(二)

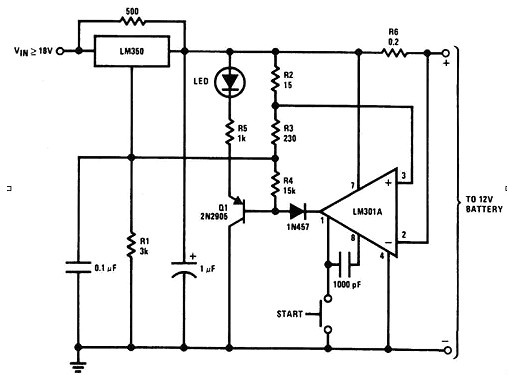

对胶体电介质铅酸蓄电池来讲，该电路是一个高机能的充电器。该充电器能够或许敏捷地为电池充电，且当电池布满时，它可敏捷地断开充电。最起头的充电电流限定在2A。跟着电池电流和电压的增添，当电流增添到150mA时，充电器就会调剂至较低的漂泊电压，以防止过分充电。

充电器,12v充电器道理图

12v充电器电路图(三)

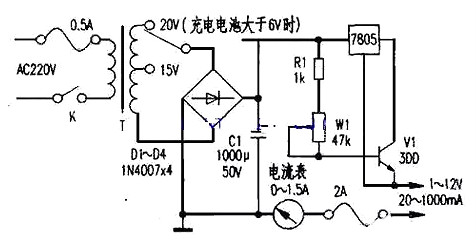

如图所示，该电路由7805构成恒流源电路，经由进程大功率三极管停止扩流。

充电器,12v充电器道理图

12v充电器电路图(四)

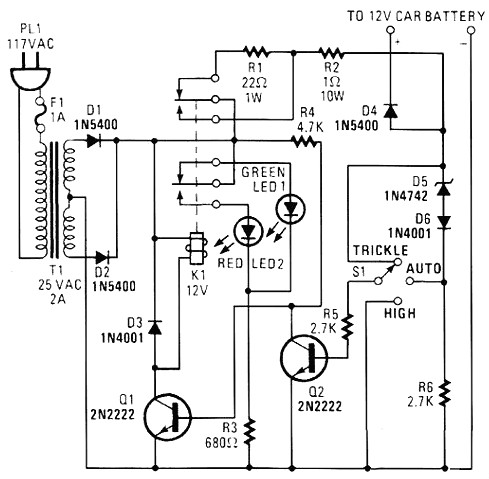

不论是一个低电流(50毫安)，仍是高电流(1安培)，该电路都有才能供给。你能够挑选手动充电或主动形式。当电流很低的时辰，你能够在挑选高电流充电之前先用低电流。若是电池的电压太低，齐纳二极管D5将有充足的电流来发生一个穿过R6的电压从而使得Q2开启。

充电器,12v充电器道理图

12v充电器电路图(五)

锂电池在充电进程中须要节制它的充电电压和充电电流并切确丈量电池电压，按照锂电池电压将充电进程分为四个阶段。

阶段一为预充电，先用0.1C的小电流对锂电池停止预充电，当电池电压≥2.5V时转到下一阶段。

阶段二为恒流充电，用1C的恒定电流对锂电池疾速充电，点电池电压≥4.2V时转到下一阶段。

阶段三为恒压充电，逐步减小充电电流，保障电池电压恒定=4.2V，当充电电流≤0.1C时转到下一阶段。

阶段四为涓流充电，恒压充电竣事后，电池已根基布满，为了保持电池电压，能够用0.1C乃至更小的电流对电池停止补充充电，到此锂电池充电进程竣事。

充电器,12v充电器道理图

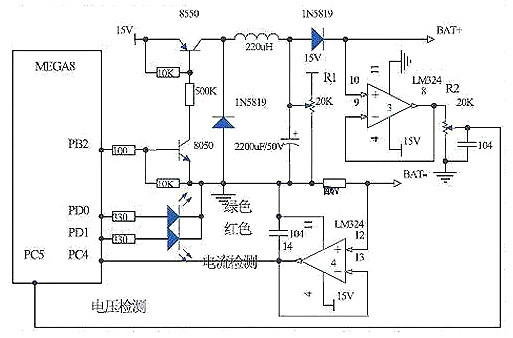

本体系首要有微节制器、电压检测电路、电流检测电路、电池状况唆使电路和充电节制电路构成，电路道理图如图所示。

12v充电器电路图(六)

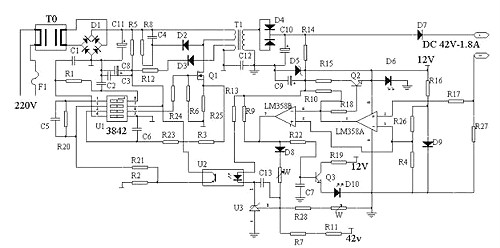

LM358(双运算缩小器，1脚为电源地，8脚为电源正)及其核心电路供给12V任务电源D9为LM358供给基准电压，经R26，R4分压到达LM358的第二脚和第5脚一般充电时，R27上端有0.15-0.18V摆布电压，此电压经R17加到LM358第三脚，从1脚送出高电压当电池电压回升到44.2V摆布时，充电器进入恒压充电阶段，输出电压保持在44.2V摆布，充电器进入恒压充电阶段，电流逐步减小当充电电流减小到200mA-300mA时，R27上端的电压降落，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6燃烧同时7脚输出高电压，此电压一起使Q3导通，D10点亮另外一起经D8，W1到达反应电路，使电压下降充电器进入涓流充电阶段1-2小时后充电竣事。

充电器,12v充电器道理图

12v充电器电路图(七)

用555时基集成电路建造的锂离子电池充电器，它具备恒流充电/恒压充电主动转换功效，当电池端电压低于4.2V时接纳恒流充电体例，而在电池端电压充至4.2V时会主动转为恒压小电流(60mA)充电体例，不会呈现电池过充电。

充电器,12v充电器道理图

电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容C1、C2和三端集成稳压集成电路IC1构成;充电电路由二极管VD、三端可调稳压集成电路IC3、电阻R2～R4、电位器RP2和继电器K的节制触甲等构成;节制电路由时基集成电路IC2、电位器RP1、电阻R1、R5～R8、电容C3、C4、晶体管V1、V2、继电器K和发光二极管VL1、VL2构成。

接通电源后，交换220V电压经T降压、UR整流、C1滤涉及IC1稳压后，在02两头发生12V直流电压。该电压分为三路：一起经RP1降压调剂后，为102供给任务电压(VCC);一起经VD加至IC3的3脚(电压输出端)，作为充电电路的输出电压;另外一起经R1对C3充电。V1、V2和K的任务电源取自UR整流后的直流电压。

刚接通电源时，因为C3两头电压不能渐变，IC2的2脚电压低于Vcc/3，IC2外部的触发器置位，3脚输出高电平，使V1饱和导通，V2停止，K不能吸合，其常闭触头接通，将R4短接，充电电路对电池GB恒流充电。此时VL2点亮，唆使充电器处于恒流充电状况。

当电池电压充到4.2V时，IC2的6脚电压到达2VCc/3阈值电平，IC2外部的触发器复位，3脚由高电平变为低电平，使V1停止，V2饱和导通，K吸合，其常闭触头断开，常开触头接通，充电电路由恒流充电体例改成恒压充电体例，对GB停止恒压充电。充电电流为60mA摆布，且跟着充电的停止而逐步减小，当充电电流降为20mA摆布时，充电竣事。
