场效应管简介

说参加效应管，它究竟有甚么感化，究竟幸亏哪些处所呢？这也是这篇文章要讲的，此刻咱们来看看场效应管的简介，它首要有两种范例：结型场效应管（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子参加导电，也称为单极型晶体管。

它属于电压节制型半导体器件。具备输出电阻高（107～1015Ω）、噪声小、功耗低、静态范围大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

场效应管（FET）是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。

因为它仅靠半导体中的大都载流子导电，又称单极型晶体管。FET 英文为Field Effect Transistor，简写成FET。

场效应管的首要参数

场效应管的参数良多，包含直流参数、交换参数和极限参数，但通俗操纵时只要存眷以下首要参数：饱和漏源电流IDSS夹断电压Up，（结型管和耗尽型绝缘栅管，或开启电压UT（增强型绝缘栅管）、跨导gm、漏源击穿电压BUDS、最大耗散功率PDSM和最大漏源电流IDSM。

（1）饱和漏源电流

饱和漏源电流IDSS是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS＝0时的漏源电流。

（2）夹断电压

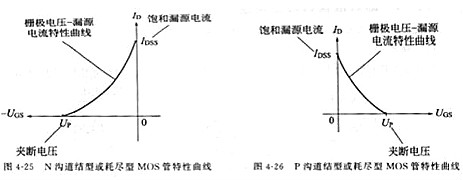

夹断电压UP是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。犹如4-25所示为N沟道管的UGS一ID曲线，可大白看出IDSS和UP的意思。如图4-26所示为P沟道管的UGS-ID曲线。

（3）开启电压

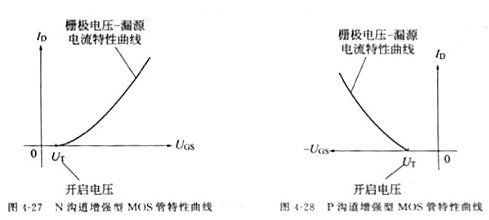

开启电压UT是指增强型绝缘栅场效应管中，使漏源间刚导通时的栅极电压。如图4-27所示为N沟道管的UGS-ID曲线，可大白看出UT的意思。如图4-28所示为P沟道管的UGS-ID曲线。

（4）跨导

跨导gm是表现栅源电压UGS对漏极电流ID的节制能力，即漏极电流ID变更量与栅源电压UGS变更量的比值。9m是衡量场效应管缩小能力的首要参数。

（5）漏源击穿电压

漏源击穿电压BUDS是指栅源电压UGS必然时，场效应管一般任务所能接管的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必需小于BUDS。

（6）最大耗散功率

最大耗散功率PDSM也是—项极限参数，是指场效应管机能稳定坏时所许可的最大漏源耗散功率。操纵时场效应办理论功耗应小于PDSM并留有—定余量。

（7）最大漏源电流

最大漏源电流IDSM是别的一项极限参数，是指场效应管一般任务时，漏源间所许可颠末的最大电流。场效应管的任务电流不应超出IDSM。

场效应管的感化，究竟幸亏那里

场效应管的感化以下：

1.场效应管可操纵于缩小。因为场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用操纵电解电容器。

2.场效应管很高的输出阻抗很是合适作阻抗变更。经常利用于多级缩小器的输出级作阻抗变更。

3.场效应管能够用作可变电阻。

4.场效应管能够便利地用作恒流源。

5.场效应管能够用作电子开关。

6.场效应管在电路设想上的矫捷性大。栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务。别的输出阻抗高，能够加重旌旗灯号源负载，易于跟前级婚配。

场效应管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用处效应管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用晶体管。

场效应管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是既有大都载流子，也操纵多数载流子导电，被称之为双极型器件。

有些场效应管的源极和漏极能够交换操纵，栅压也可正可负，矫捷性比晶体管好。

场效应管能在很小电流和很低电压的前提下任务，并且它的制作工艺能够很便利地把良多场效应管集成在一块硅片上，是以场效应管在大范围集成电路中获得了普遍的操纵。
