三端稳压管和稳压二极管任务道理、操纵、参数等辨别与接洽

三端稳压管和稳压二极管先容

下文会从三端稳压管和稳压二极管的各个方面的常识来先容它们。先看他们的根基概略吧。

（1）三端稳压管概述

三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率耗损规模内），端电压几近稳定，表现出稳压特征，是以普遍操纵于稳压电源与限幅电路当中。

（2）稳压二极管概述

稳压二极管，英文称号Zener diode，又叫齐纳二极管。操纵pn结反向击穿状况，其电流可在很大规模内变更而电压根基稳定的景象，制成的起稳压感化的二极管。

此二极管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件.在这临界击穿点上，反向电阻降落到一个很小的数值，在这个低阻区中电流增添而电压则坚持恒定，稳压二极管是按照击穿电压来分档的，因为这类特征，稳压管首要被作为稳压器或电压基准元件利用。稳压二极管能够或许串连起来以便在较高的电压上利用，经由进程串连便可取得更高的稳定电压。

三端稳压管和稳压二极管的任务道理

三端稳压管和稳压二极管的任务道理辨别以下：

（1）三端稳压管任务道理

因为牢固三端稳压器属于串连型稳压电路，是以它的道理同便是串连型稳压电路。

此中R1、Rp、R2构成的分压器是取样电路，从输入端掏出局部电压UB2作为取样电压加至三极管T2的基极。

稳压管Dz以其稳定电压Uz作为基准电压，加在T2的发射极上。R3是稳压管的限流电阻。三极管T2构成比拟缩小电路，它将取样电压UB2与基准电压Uz加以比拟和缩小，再去节制三极管T1的基极电位。输入电压Ui加在三极管T1与负载RL相串连的电路上，是以，转变T1集电极间的电压降UCE1便可调理RL两头的电压Uo。

也便是说，稳压电路的输入电压Uo能够或许经由进程三极管T1加以调理，以是T1称为调剂管。因为调剂元件是晶体管管，并且在电路中与负载相串连，故称为晶体管串连型稳压电路。电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。

当电网电压降落或负载电阻减小而使输入端电压有所降落时，其取样电压UB2响应减小，T2基极电位降落。但因T2发射极电位既稳压管的稳定Uz坚持稳定，以是发射极电压UBE2减小，致使T2集电极电流减小而集电极电位Uc2下降。

因为缩小管T2的集电极与调剂管T1的基极接在一路，故T1基极电位下降，致使集电极电流增大而管压降UCE1减小。因为T1与RL串连，以是，输入电压Uo根基稳定。

同理,当电网电压或负载发生变更引发输入电压Uo增大时，经由进程取样、比拟缩小、调剂等进程，将使调剂调剂管的管压降UCE1增添，成果按捺了输入端电压的增大，输入电压仍根基坚持稳定。

调理电位器Rp，可对输入电压停止微调。调剂管T1与负载电阻RL构成的是射极输入电路，以是具备稳定输入电压的特色。

在串连型稳压电源电路的任务进程中，请求调剂管一直处在缩小状况。经由进程调剂管的电流便是负载电流，是以必须选用恰当的大功率管作调剂管，并按划定装配散热装配。为了避免短路或持久过载烧坏调剂管，在直流稳压器中通俗还设有短路掩护和过载掩护等电路。

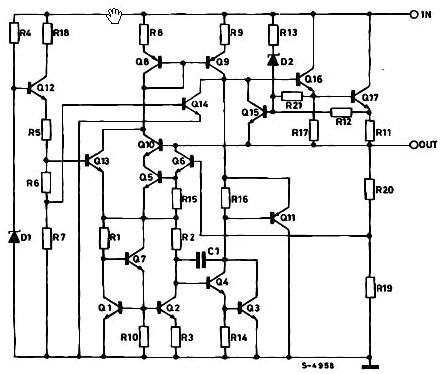

三端稳压外部电路图

（2）稳压二极管的任务道理

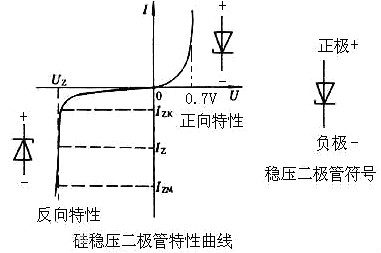

稳压二极管的伏安特征曲线的正向特征和通俗二极管差未几，反向特征是在反向电压低于反向击穿电压时，反向电阻很大，反向泄电流极小。可是，当反向电压邻近反向电压的临界值时，反向电流突然增大，称为击穿，在这一临界击穿点上，反向电阻突然降至很小值。虽然电流在很大的规模内变更，而二极管两头的电压却根基上稳定在击穿电压四周，从而完成了二极管的稳压功效。

首要参数

三端稳压管和稳压二极管的首要参数以下：

（一）三端稳压管最首要参数

(1)输入电压V。

输入电压是指稳压器的各任务参数适合划定时的输入电压值。对牢固输入稳压器，它是常数;对可调式输入稳压器，它是输入电压规模。

(2)输入电压误差

对牢固输入稳压器，现实输入的电压值和划定的输入电压Vo之间常常有必然的误差。这个误差值通俗用百分比表现，也能够或许用电压值表现。

(3)最大输入电压ICM

最大输入电流指稳压器能够或许坚持输入电压稳定的最大电流。

(4)最小输入电压Vimin

输人电压值在低于最小输入电压值时，稳压器将不能通俗任务。

(5)最大输人电压Vimax

最大输入电压是指稳压器宁静任务时许可外加的最大电压值。

申明:(4)、(5)两项也经常利用输人电压的规模来表现。

(6)最小输入、输入电压差(Vi-Vo)

它是指稳压器能通俗任务时的输入电压U与输入电压八是最小电压差值。

(7)电压调剂率SV

电压调剂率是指当稳压器负载稳定而输入的直流电压变更时，所引发的输入电压的绝对变更量。SV经常利用下式表现:

式中:△AVo——输入电压变更量;

△Ai——输入电压变更量。

电压调剂率偶然也用某一输入电压变更规模内的输入电压变更量表现。

电压调剂车用来表征稳压器坚持输入电压稳定的才能。

(8)电流调剂率SI

电流调剂车是指，当输入电压坚持稳定而输入电流在划定规模内变更时，稳压器输入电压绝对变更的百分比，可用下式表现:

电流调剂率偶然也用负载电流变更时输入电压的变更量来表现。

(9)输入电压温漂ST

输入电压温漂也称输入电压的温度系数。其界说为，在划定的温度规模内，当输入电压和输入电流稳定时，单元温度变更引发的输入电压变更量，用公式抒发为:

式中:△T——温度变更量。

(10)输入阻抗Z。

输入阻抗指，在划定的输入电压和输入电流的前提下，在输入端上所测得的交换电压与交换电流之比，即

输入阻抗反应了在静态负载状况下，稳压器的电流调剂率。

(11)输入噪声电压VN

它是指当稳压器输入端无噪声电压进入时，在其输入端所测得的噪声电压值。输入噪声

电压是由稳压器外部发生的，它对良多负载是无害的。

（二）稳压二极管的首要参数

1.Uz— 稳定电压

指稳压管经由进程额外电流时两头发生的稳定电压值。该值随任务电流和温度的差别而略有转变。因为制作工艺的差别，统一型号稳压管的稳压值也不完整分歧。比方，2CW51型稳压管的Vzmin为3.0V, Vzmax则为3.6V。

2.Iz— 额外电流

指稳压管发生稳定电压时经由进程该管的电流值。低于此值时，稳压管虽并非不能稳压，但稳压结果会变差;高于此值时，只要不跨越额外功率耗损，也是许可的，并且稳压机能会好一些，但要多耗损电能。

3.Rz— 静态电阻

指稳压管两头电压变更与电流变更的比值。该比值随任务电流的差别而转变，通俗是任务电流愈大，静态电阻则愈小。比方，2CW7C稳压管的任务电流为 5mA时，Rz为18Ω;任务电流为1OmA时，Rz为8Ω;为20mA时，Rz为2Ω ; > 20mA则根基坚持此数值。

4.Pz— 额外功耗

由芯片许可温升决议，其数值为稳定电压Vz和许可最大电流Izm的乘积。比方2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo

5. α---温度系数

若是稳压管的温度变更，它的稳定电压也会发生细小变更，温度变更1℃所引发管子两头电压的绝对变更量便是温度系数（单元：﹪/℃）。通俗说来稳压值低于6V属于齐纳击穿，温度系数是负的；高于6V的属雪崩击穿，温度系数是正的。温度下降时，耗尽层减小，耗尽层中，原子的价电子回升到较高的能量，较小的电场强度便能够或许把价电子从原子中激起出来发生齐纳击穿，是以它的温度系数是负的。

对电源请求比拟高的场所，能够或许用两个温度系数相反的稳压管串连起来作为弥补。因为彼此弥补，温度系数大大减小，能够使温度系数到达0.0005%/℃。

6.IR— 反向泄电流

指稳压二极管在划定的反向电压下发生的泄电流。比方2CW58稳压管的VR=1V时，IR=O.1uA;在VR=6V时，IR=10uA。

操纵

三端稳压管和稳压二极管的操纵：

三端稳压管典范操纵

所谓的三端稳压器，便是只要三个引脚，别离为输入端、输入端和地（大众端），按功效可分为牢固式稳压电路和可调式稳压电路，牢固式便是输入电压为牢固的，而可调式能够或许经由进程外接元件使输入电压取得很宽的调理规模；上面咱们别离先容两种稳压电路。

牢固式三端稳压器：

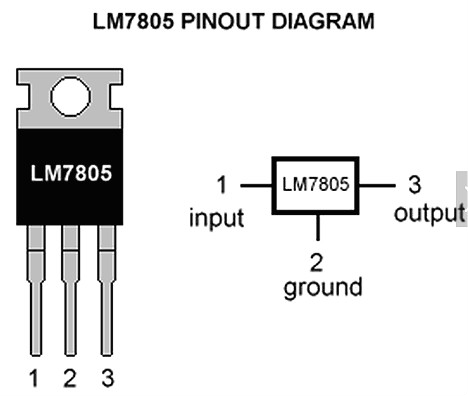

作为维修职员，信任大师多数见过电路板上的7800系列产物，比方7805，7812等，它们都属于W7800系列。W7800系列三端稳压器的输入电压有5V、6V、9V、12V、15V、18V和24V七个层次，型号前面的两个数字表现输入电压值，输入电流有三个层次，1.5A，比方W7805；0.5A，比方W78M05；0.1A，比方W78L05。此系列产物因机能稳定、价钱昂贵而取得普遍的操纵。

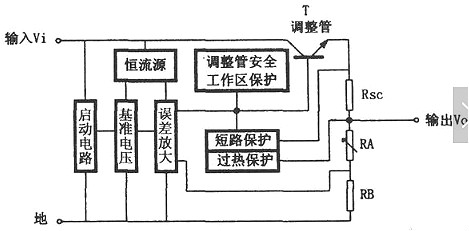

上图为7805外部道理框图，其外部便是一个串连型稳压电路加掩护电路构成，只不过把它集成起来了。W7805的输入端和输入端之间的电压差许可值为3~13V，也便是说输入5V，输入电压最少是8V，最多是18V。

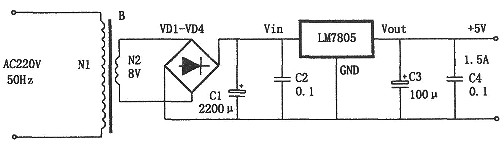

7805的典范操纵电路

上图为7805的典范操纵电路。图中电容C2用于对消输入线较永劫的电感效应，以避免电路发生自激振荡，C3用于滤除输入电压中的高频噪声。

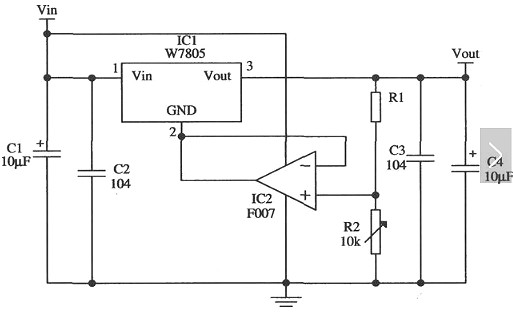

可调稳压电路

上图为输入电压可调的适用稳压电路，图中IC2构成电压跟从器，它的输入电压便是7805的输入电压，也便是电阻R1和可调电阻R2的电压之和，转变R2滑动真个地位，能够或许调理输入电压的巨细。

可调式三端稳压器：可调式三端稳压器和牢固式一样有三个引脚，别离为输入端、输入端和调剂端。可调式三端集成稳压器输入电压可调，稳压精度高，输入纹波小，只要外接两只差别的电阻，便可取得各类输入电压。三端可调式稳压器种类单一，如正压输入的317(217/117)系列、123系列、138系列、140系列、150系列；负压输入的337系列等，它的线性调剂率和负载调剂率要比牢固式稳压器好。

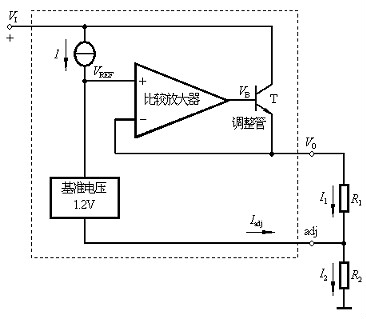

上图为W117的道理框图。R1和R2为外接的采样电阻，调剂端接在它们的毗连点上。因为此电路引入了深度电压负反应，是以输入电压很是稳定。如不外接电阻利用，其输入电压便是基准电压值，典范值为1.25V。

可调式三端稳压器的首要操纵便是完成输入电压可调的稳压电路，以是外接采样电稳压电路不可贫乏的局部，其W317典范电路如上图，输入电压的计较公式为 输入电压=（1 R2/R1）*1.25V。调理电位器R2的阻值可调理输入电压的巨细。调理规模为1.2V~37V。别的须要申明的是，其输入端和输入端电压差为3~40V，太低稳压电路不稳压，太高时调剂管能够因管压降过大击穿。

（二）稳压二极管操纵

（1）典范的串连型稳压电路

在此电路中，三极管T的基极被稳压

串连型稳压电路

二极管D稳定在13V，那末其发射极就输入恒定的13-0.7=12.3V电压了，在必然规模内，不管输入电压下降仍是降落，不管负载电阻巨细变更，输入电压都坚持稳定。这个电路在良多场所下都有操纵。7805便是一种串连型集成稳压电路，能够或许输入5V的电压。7805-7824能够或许输入5-24V电压。在良多电器上都有操纵。

（2）电视机里的过压掩护电路

115V是电视机主供电电压，当电源输入电压太高时，D导通，三极管T导通，其集电极电位将由本来的高电平（5V）变为低电平，经由进程待机节制线的电压使电视机进入待机掩护状况.

（3）电弧按捺电路

在电感线圈上并联接入一只适合的稳压二极管（也可接入一只通俗二极管道理一样）的话，当线圈在导通状况堵截时，因为其电磁能开释所发生的高压就被二极管所接收，以是当开关断开时，开关的电弧也就被消弭了。这个操纵电路在产业上用得比拟多，如一些较大功率的电磁吸节制电路就用到它。
