mos管封装引脚图大全及若何辨别mos管封装引脚的各个极

mos管封装先容

MOS管芯片在建造实现今后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。


mos管封装引脚


按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。


mos管封装引脚的成长历程

布局方面:TO->DIP->PLCC->QFP->BGA->CSP;


资料方面:金属、陶瓷->陶瓷、塑料->塑料;


引脚形状:长引线直插->短引线或无引线贴装->球状凸点;


拆卸体例:通孔插装->外表组装->间接装置


mos管封装引脚-TO封装

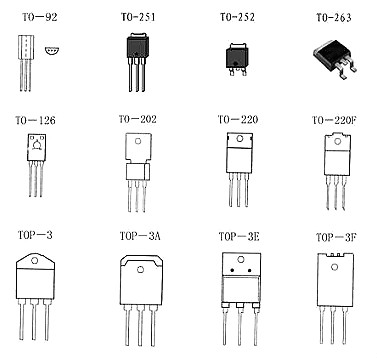

TO(Transistor Out-line)的中文意义是“晶体管形状”。这是初期的封装规格,比方TO-92,TO-92L,TO-220,TO-252等等都是拔出式封装设想。最近几年来外表贴装市场需要量增大,TO封装也停顿到外表贴装式封装。


TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK,TO-263又称之为D2PAK。


D-PAK封装的MOSFET有3个电极,栅极(G)、漏极(D)、源极(S)。此中漏极(D)的引脚被剪断不必,而是利用反面的散热板作漏极(D),间接焊接在PCB上,一方面用于输入大电流,一方面经由过程PCB散热。以是PCB的D-PAK焊盘有三处,漏极(D)焊盘较大。

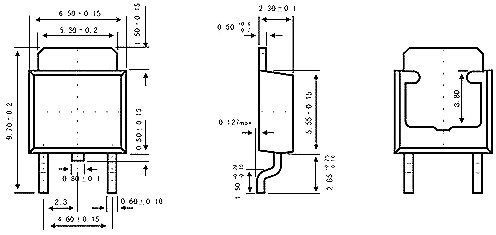

以下面的mos管封装引脚图TO-252:


mos管封装引脚


mos管封装引脚-SOT封装

SOT(Small Out-Line Transistor)小形状晶体管封装。这类封装便是贴片型小功率晶体管封装,比TO封装体积小,普通用于小功率MOSFET。罕见的规格如上。

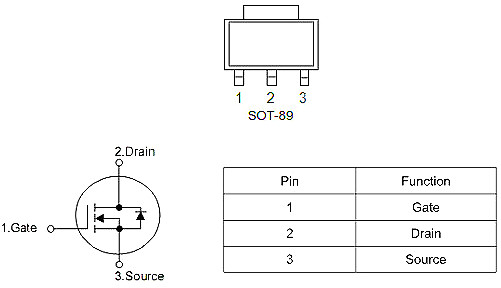

主板上经常使用四端引脚的SOT-89 MOSFET。


mos管封装引脚

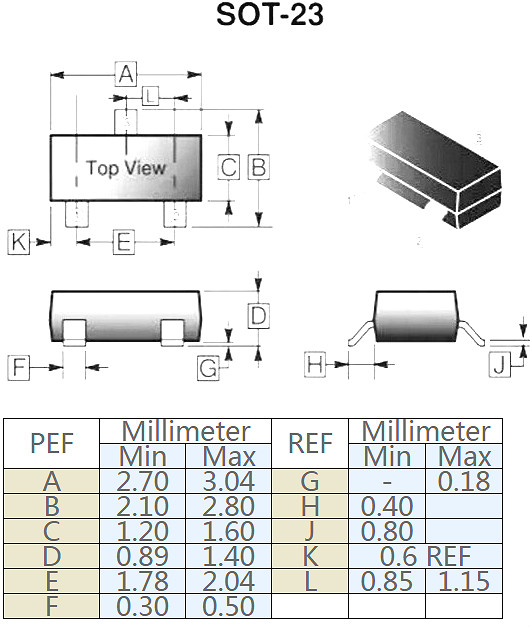

以下图mos管封装引脚图SOT-23


mos管封装引脚


mos管封装引脚图-SOP封装

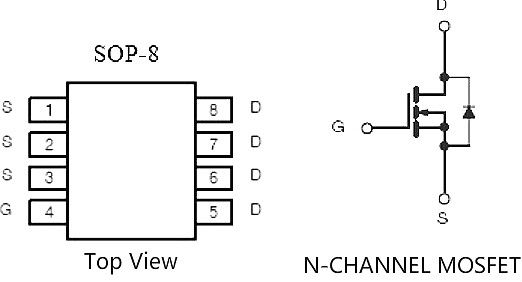

SOP(Small Out-Line Package)的中文意义是“小形状封装”。SOP是外表贴装型封装之一,引脚从封装两侧引出呈海鸥翼状(L 字形)。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等,SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格,业界常常把“P”省略,叫SO(Small Out-Line )。


mos管封装引脚


SO-8接纳塑料封装,不散热底板,散热不良,普通用于小功率MOSFET。


SO-8是PHILIP公司起首开辟的,今后逐步派生出TSOP(薄小形状封装)、VSOP(甚小形状封装)、SSOP(减少型SOP)、TSSOP(薄的减少型SOP)等规范规格。


这些派生的几种封装规格中,TSOP和TSSOP经常使用于MOSFET封装。


mos管封装引脚图-QFN-56


mos管封装引脚


QFN(Quad Flat Non-leaded package)是外表贴装型封装之一,中文叫做四边无引线扁平封装,是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。此刻多称为LCC。QFN这天本电子机器产业会划定的称号。


封装四边设置装备摆设有电极接点,由于无引线,贴装据有面积比QFP小,高度比QFP低。这类封装也称为LCC、PCLC、P-LCC等。QFN原来用于集成电路的封装,MOSFET不会接纳的。Intel提出的整合驱动与MOSFET的DrMOS接纳QFN-56封装,56是指在芯片反面有56个毗连Pin。

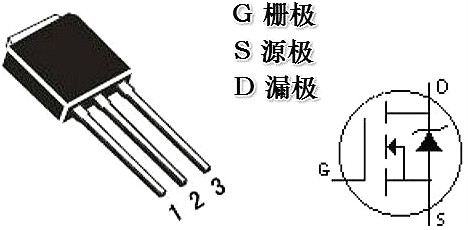

若何辨别mos管封装引脚的各个极

1.判定栅极G

MOS驱动器首要起波形整形和增强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭,在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力,MOS管发热严重,易热破坏MOS管GS间存在必然电容,假设G旌旗灯号驱动才能不够,将严重影响波形跳变的时候.


将G-S极短路,挑选万用表的R×1档,黑表笔接S极,红表笔接D极,阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大,并且互换表笔后仍为无穷大,则证明此脚为G极,由于它和别的两个管脚是绝缘的。


mos管封装引脚


2.判定源极S、漏极D

将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻,此中电阻值较低(普通为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极。由于测试条件差别,测出的RDS(on)值比手册中给出的典范值要高一些。


3.测量漏-源通态电阻RDS(on)

在源-漏之间有一个PN结,是以按照PN结正、反向电阻存在差别,可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管,RDS(on)=3.2W,大于0.58W(典范值)。
