mosfet品种有哪些？本文首要讲mosfet的四品种型。金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种能够普遍利用在摹拟电路与数字电路的场效晶体管（field-effect transistor）。 MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两品种型，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。

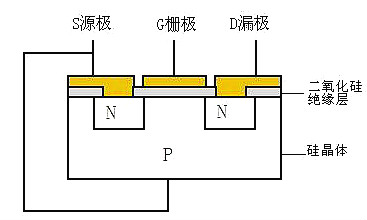

图1是典范立体N沟道加强型NMOSFET的剖面图。它用一块P型硅半导体资料作衬底，在其面上分散了两个N型区，再在下面笼盖一层二氧化硅(SiO2）绝缘层，最初在N区上方用侵蚀的体例做成两个孔，用金属化的体例别离在绝缘层上及两个孔内做成三个电极：G(栅极）、S（源极）及D（漏极），如图所示。
从图1中能够看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。普通环境下，衬底与源极在外部毗连在一路，如许，相称于D与S之间有一个PN结。
在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

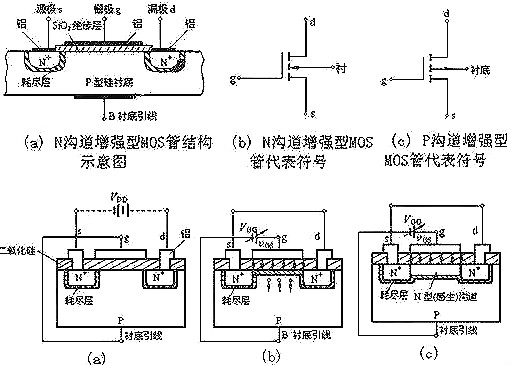

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
（2）N沟道加强型MOS管的任务道理
（1）vGS对iD及沟道的控建造用
① vGS=0 的环境
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候候漏极电流iD≈0。
② vGS>0 的环境
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。
排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。
（2）导电沟道的组成：
当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。
vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。起头组成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。

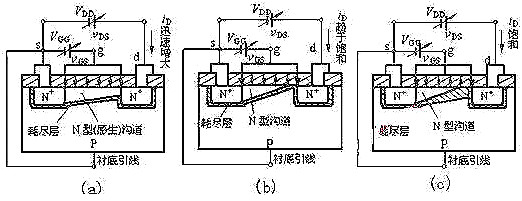

vDS对iD的影响
如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。
漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS）跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。
（1）布局：
N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。
（2）区分：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才呈现导电沟道。
（3）缘由：

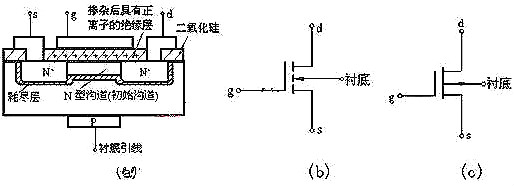

建造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(建造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。
若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0。

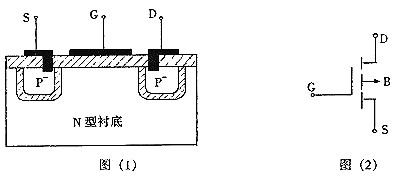

如图(1)是P沟道加强型mosfet的布局表现图．经由过程光刻、分散的体例或其余手腕，在N型衬底(基片)上建造出两个搀杂的P区，别离引出电极，称为源极(s)和漏极(D)，同时在漏极与源极之间的Si02绝缘层上建造金属，称为栅极(G)，栅极与其余电极是绝缘的，以是称为绝缘栅场效应管 。图(2)为P沟道加强型MOS管的电路标记。
一般任务时，P沟道加强型mosfet的衬底必须与源极相连，而漏心极对源极的电压v璐应为负值，以保障两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶外表四周组成导电沟道。栅极对源极的电压‰也应为负．
1．导电沟道的组成(VDS=0)

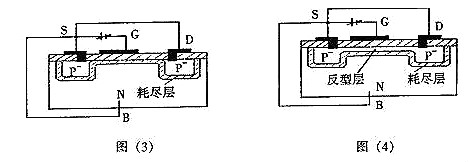

当VDS=0时，在栅源之间加负电压比，如图(3)所示，因为绝缘层的存在，故不电流，可是金属栅极被补充电而堆积负电荷，N型半导体中的多子电子被负电荷排挤向体内活动，外表留下带正电的离子，组成耗尽层，跟着G、S间负电压的增添，耗尽层加宽，当v＆增大到必然值时，衬底中的空穴(少子)被栅极中的负电荷吸收到外表，在耗尽层和绝缘层之间组成一个P型薄层，称反型层。
以下图(4)所示，这个反型层就组成漏源之间的导电沟道，这时候候的VGs称为开启电压VGS(th)，啵到vGS(th)后再增添，衬底外表感到的空穴越多，反型层加宽，而耗尽层的宽度却不再变更，如许咱们能够用vGs的巨细节制导电沟道的宽度。
2．VDS≠O的环境

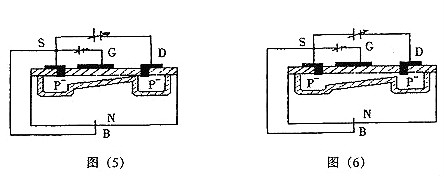

导电沟道组成今后，D，S间加负向电压时，那末在源极与漏极之间将有漏极电流ID畅通，并且ID随/VDS/而增.ID沿沟道发生的压降使沟道上各点与栅极间的电压不再相称，该电压减弱了栅极中负电荷电场的感化，使沟道从漏极到源极逐步变窄，如图(5)所示．当VDS增大到使VGD=VGS(即VDS=VGS一VGS(TH))，沟道在漏极四周呈现预夹断。
如图(6)所示．再持续增大VDS，夹断区只是稍有加长，而沟道电流根基上坚持预夹断时的数值，其缘由是当呈现预夹断时再持续增大VDS，VDS的过剩局部就全数加在漏极四周的夹断区上,故组成的漏极电流ID类似与VDS有关。

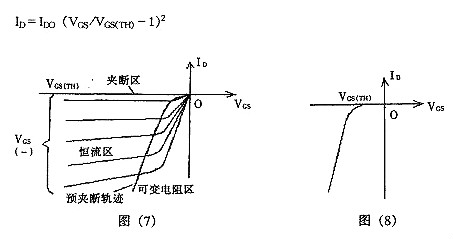

图(7)、(8)别离是P沟道加强型M06管的漏极特征曲线和转移特征曲线．漏极特征曲线也可分为可变电阻区、恒流区和夹断区三局部．转移特征曲线是、，璐使管子任务在漏极特征曲线的恒流区时所对应的ID=F（VGS）曲线：
ID与VGS的类似干系式为：
P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。
