三极管和MOS管都能够或许作为电子开关利用，三极管属于电流节制元器件，跟MOS管差别，MOS管属于电压节制元器件。

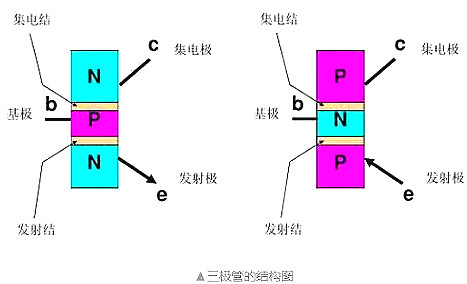

三极管有两种范例，NPN型和PNP型，其布局表现图以下图所示。能够或许看出，三极管是由两个PN结颠末特别的工艺手艺处置构成的。三极管有三个极：基极、集电极和发射极，基极用字母b表现，集电极用字母c表现，发射极用字母e表现。

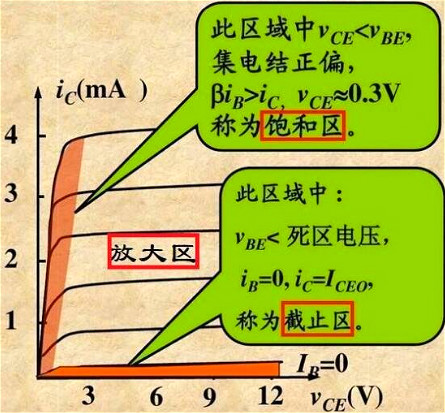

三极管普通任务时有三个区间：停止区、缩小区和饱和区。
停止区：Ube＜死区电压，死区电压普通为。0.3V~0.6V摆布，详细跟三极管的特征有关，每一个三极管型号城市有本身的死区电压，详细可查三极管型号的datasheet，会有响应的申明。此区间基极电流Ib=0。
缩小区：缩小区的首要特色是发射结正偏，集电结反偏，Ic=βIb，β为三极管的缩小倍数。
饱和区：此区间发射结正偏，集电结正偏，注重：和缩小区有所差别。Uce＜Ube，βib＞ic，Uce≈0.3V。
三极管开关功效——闭合
三极管任务在缩小区时，集电极电流反比与基极电流，二者的比值是该三极管的电流缩小倍数。也便是说，当基极电流必然时，该三极管的最大集电极电流便是缩小倍数乘基极电流。
上面经由进程电路仿真来直观的申明，我之前对NPN型三极管有过近似的先容，这里我就以PNP三极管来申明。

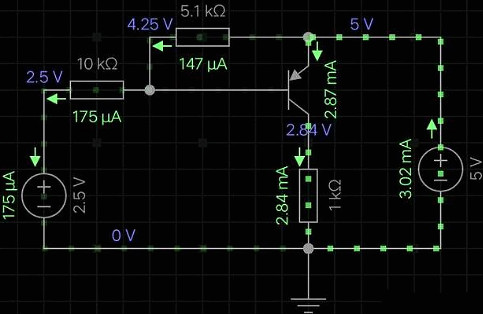

上图中输出电压时2.5V，三极管发射极电压5V，普通基极有电流时，发射极与基极间压降是0.7V摆布，这里是0.75V。以是基极电流为175uA-147uA=28uA，三极管的电流缩小倍数是100，以是集电极电流为2.8mA摆布（这里是2.84mA），该电流在1K负载电阻上发生2.84V压降，即三极管发射极-集电极间压降为2.16V，三极管任务在缩小区。

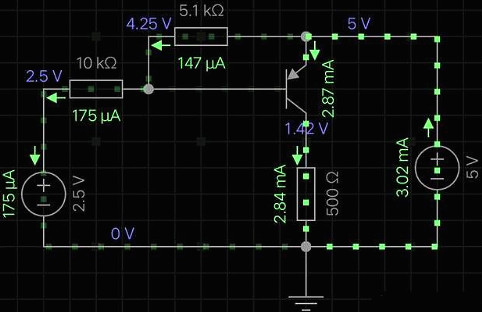

上图我将负载电阻该为0.5K，三极管集电极电流仍是2.84mA。

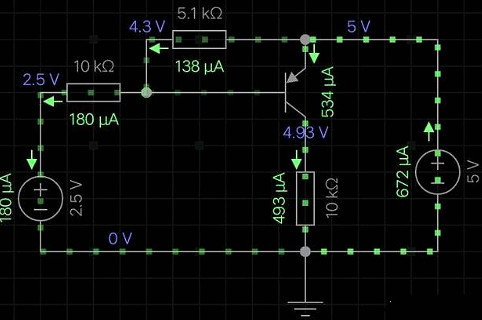

上面我将负载电阻改大，比方到10K，假设集电极电流仍是2.84mA的话电阻上压降到达28.4V。但发射极电压最大也就只需5V，就算三极管发射极-集电极电压降是0V的话，集电极电流也只需0.5mA，现实上简直是如许，集电极电流靠近0.5mA，三极管发射极-集电极压降靠近0V，就仿佛发射极与集电极之间有一开关闭合了，上面是仿真图。
三极管开关功效——断开

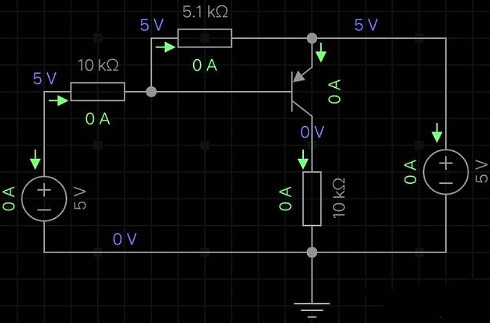

有了上面的申明，三极管完成断开的功效就更轻易懂得了，只需使集电极电流为0A，那咱们只需使输出电压大于即是5V，以下图所示。
领会了三极管的根基道理以后，那末，三极管是怎样完成电子开关功效的呢？
电子开关首要节制三极管处于两个任务区间：饱和区和停止区
三极管饱和-----完成电子开关的“开”功效
三极管停止-----完成电子开关的“关”功效
固然，三极管处于非饱和区间的缩小区，三极管也处于导通状况，也能够或许完成三极管的开状况，只是此时的电流并未到达三极管的最大电流，内阻比拟大，对负载电流较小时，也能够或许在此区间完成电子开关的“开”功效。普通咱们利用三极管当电子开关时，为了能够或许使三极管到达最大输出电流，普通城市设想将三极管处于饱和区间。举例申明:

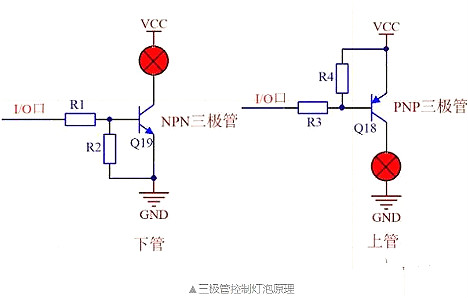

上面三极管节制灯胆为例，经由进程处置器（比方单片机、DSP、ARM、FPGA等）的I/O口节制小灯胆，NPN和PNP三极管的接法有些差别，NPN型三极管当下管利用，节制灯胆的负极；PNP型三极管当上管利用，节制灯胆的正极。详细道理以下图所示。
NPN型三极管道理完成进程：当I/O口输出低电日常平凡，因为Ube＜死区电压，Ib=0，三极管处于停止状况，以是灯胆不亮；当I/O口输出高电平（3.3V或5V等）时，三极管导通，灯胆燃亮。按照I/O口的高电平状况，挑选适合的基极电阻R1，使三极管处于饱和状况，计较体例为：R1≈（U-Ube）*β/Ic，此中U为I/O口输出电压，β为三极管缩小倍数，Ic为三极管最大集电极电流，Ube为基极与发射极之间的压差，普通为0.4V~0.6V摆布。
R2为下拉电阻，阻值挑选大一些，最少应比R1大一个数量级，如许在计较R1阻值时，能够或许疏忽R2的存在，若R1与R2电阻巨细相称时，须要斟酌分流环境。此时，R1的电流IR1=Ib+Ube/R2，以是R1=（U-Ube）/IR1=（U-Ube）/（Ib+Ube/R2）。计较较庞杂。
PNP型三极管道理完成进程与NPN型三极管近似，PNP型三极管节制灯胆的正极，详细进程：当I/O口输出高电平（VCC）时，UBE无压差，Ib=0，三极管处于停止状况，以是灯胆不亮；当I/O口输出低电日常平凡，三极管处于导通状况，灯胆燃亮。
