可控硅概述

本文首要讲可控硅的丈量体例、可控硅的特征及任务道理一种以硅单晶为根基资料的P1N1P2N2四层三端器件，创制于1957年，因为它特征近似于真空闸流管，以是国际上通称为硅晶体闸流管，简称晶闸管T。又因为晶闸管最后利用于可控整流方面以是又称为硅可控整流元件，简称为可控硅SCR。

可控硅能以毫安级电流节制大功率的电机装备，若是跨越此频次，因元件开关损髦明显增添，许可经由过程的均匀电流相降落，此时，标称电流应升级利用。

可控硅的长处良多，比方：以小功率节制大功率，功率缩小倍数高达几十万倍；反映极快，在微秒级内守旧、关断；无触点运转，无火花、无乐音；效力高，本钱低等等。可控硅的缺点：静态及静态的过载能力较差；轻易受搅扰而误导通。可控硅从形状上分类首要有：螺栓形、平板形战争底形。

可控硅的丈量体例-若何用万用表丈量可控硅的各电极

1.可控硅的丈量体例-单向可控硅的检测

万用表选用电阻R×1档，用红黑两表笔别离测肆意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑笔接的引脚为节制极G，红笔接的引脚为阴极K，另外一空脚为阳极A。此时将黑表笔接已判定了的阳极A，红表笔仍接阴极K。此时万用表指针应不动。用短接线刹时短接阳极A和节制极G，此时万用表指针应向右偏转，阻值读数为10欧姆摆布。如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，申明该单向可控硅已击穿破坏。

2.可控硅的丈量体例-双向可控硅的检测

用万用表电阻R×1档，用红黑两表笔别离测肆意两引脚正反向电阻，成果此中两组读数为无限大。若一组为数十欧姆时，该组红黑表笔所接的两引脚为第一阳极A1和节制极G，另外一空脚即为第二阳极A2。

肯定A、G极后，再细心丈量A1、G极间正反向电阻，读数绝对较小的那次丈量的黑表笔所接的引脚为第一阳极A1，红表笔所接引脚为节制极G。将黑表笔接已肯定了的第二阳极A2，红表笔接第一阳极A1，此时万用表指针应不发生偏转，阻值为无限大。再用短接线将A2、G极刹时短接，给G极加上正向触发电压，A2、A1间阻值约为10欧姆摆布。

随后断开A2、G极短接线，万用表读数应坚持10欧姆摆布。交换红黑表笔接线，红表笔接第二阳极A2，黑表笔接第一阳极A1。一样万用表指针应不发生偏转，阻值为无限大。

用短接线将A2、G极间再次刹时短接，给G极加上负向的触发电压，A1、A2间阻值也是10欧姆摆布。随后断开A2、G极间短接线，万用表读数应稳定，坚持10欧姆摆布。合适以上纪律，申明被测双向可控硅管未破坏且三个引脚极性判定准确。

可控硅的的布局

1、布局

不论可控硅的形状若何，它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2布局。见图1。它有三个PN结（J1、J2、J3），从J1布局的P1层引出阳极A，从N2层引出阴级K，从P2层引出节制极G，以是它是一种四层三真个半导体器件。

可控硅的丈量体例

图1 可控硅布局表示图和标记图

可控硅元件的任务道理及根基特征

1、任务道理

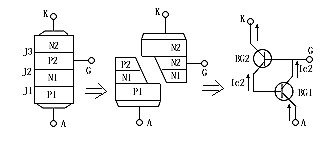

可控硅是P1N1P2N2四层三端布局元件，共有三个PN结，阐发道理时，可以或许把它看做由一个PNP管和一个NPN管所组成，其等效图解如图2所示

可控硅的丈量体例

图2 可控硅等效图解图

当阳极A加上正向电压时，BG1和BG2管均处于缩小状况。此时，若是从节制极G输出一个正向触发旌旗灯号，BG2便有基流ib2流过，经BG2缩小，其集电极电流ic2=β2ib2。因为BG2的集电极间接与BG1的基极相连，以是ib1=ic2。此时，电流ic2再经BG1缩小，因而BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反映，使ib2不时增大，如斯正向馈轮回的成果，两个管子的电流剧增，可控硅使饱和导通。

因为BG1和BG2所组成的正反映感化，以是一旦可控硅导通后，即便节制极G的电流消逝了，可控硅依然可以或许保持导通状况，因为触发旌旗灯号只起触发感化，不关断功效，以是这类可控硅是不可关断的。

因为可控硅只需导通和关断两种任务状况，以是它具备开关特征，这类特征须要必然的前提能力转化，此前提见表三

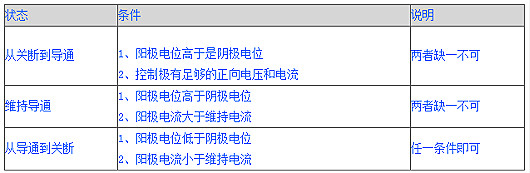

表三、可控硅导通和关断前提

可控硅的丈量体例

2、根基伏安特征

可控硅的根基伏安特征见图3

可控硅的丈量体例

图3 可控硅根基伏安特征

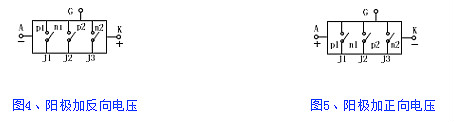

（1）反向特征当节制极开路，阳极加上反向电压时（见图4），J2结正偏，但J1、J2结反偏。此时只能流过很小的反向饱和电流，当电压进一步进步到J1结的雪崩击穿电压后，接差J3结也击穿，电流敏捷增添，图3的特征起头曲折，如特征OR段所示，曲折处的电压URO叫“反向转机电压”。此时，可控硅会发生永远性反向击穿。

（2）正向特征当节制极开路，阳极上加上正向电压时（见图5），J1、J3结正偏，但J2结反偏，这与通俗PN结的反向特征类似，也只能流过很小电流，这叫正向阻断状况，当电压增添，图3的特征发生了曲折，如特征OA段所示，曲折处的是UBO叫：正向转机电压

可控硅的丈量体例

因为电压降低到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区发生大批的电子和空穴，电子时入N1区，空穴时入P2区。进入N1区的电子与由P1区经由过程J1结注入N1区的空穴复合，一样，进入P2区的空穴与由N2区经由过程J3结注入P2区的电子复合，雪崩击穿，进入N1区的电子与进入P2区的空穴各自不能全数复合掉，如许，在N1区就有电子堆集，在P2区就有空穴堆集，成果使P2区的电位降低，N1区的电位降落，J2结变成正偏，只需电流稍增添，电压便敏捷降落，呈现所谓负阻特征，见图3的虚线AB段。

这时候J1、J2、J3三个结均处于正偏，可控硅便进入正向导电状况---通态，此时，它的特征与通俗的PN结正向特征类似，见图3中的BC段

3、触发导通

在节制极G上加入正向电压时（见图6）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，构成触发电流IGT。在可控硅的外部正反映感化（见图2）的根本上，加上IGT的感化，使可控硅提早导通，致使图3的伏安特征OA段左移，IGT越大，特征左移越快。

可控硅的丈量体例
