igbt感化和道理是甚么？

IGBT的等效电路如图1所示。由图1可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,如许PNP晶体管的集电极与基极之间成低阻状况而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET停止,堵截PNP晶体管基极电流的供应,使得晶体管停止。

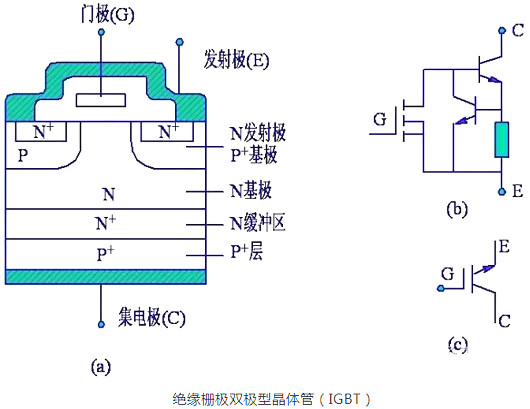

图1 IGBT的等效电路

由此可知,IGBT的宁静靠得住与否首要由以下身分决议：

1、IGBT栅极与发射极之间的电压。

2、IGBT集电极与发射极之间的电压。

3、流过IGBT集电极－发射极的电流。

4、IGBT的结温。

若是IGBT栅极与发射极之间的电压,即驱动电压太低,则IGBT不能不变普通地任务,若是太高跨越栅极－发射极之间的耐压则IGBT能够永远性破坏；

一样,若是加在IGBT集电极与发射极许可的电压跨越集电极－发射极之间的耐压,流过IGBT集电极－发射极的电流跨越集电极－发射极许可的最大电流,IGBT的结温跨越其结温的许可值,IGBT都能够会永远性破坏。

IGBT的开关感化是经由进程加正向栅极电压构成沟道，给PNP晶体管供给基极电流，使IGBT导通。反之，加反向门极电压消弭沟道，流过反向基极电流，使IGBT关断。IGBT的驱动体例和MOSFET根基不异，只要节制输出极N一沟道MOSFET，以是具备高输出阻抗特征。

当MOSFET的沟道构成后，从P+基极注入到N一层的空穴（少子），对N一层停止电导调制，减小N一层的电阻，使IGBT在高电压时，也具备低的通态电压。

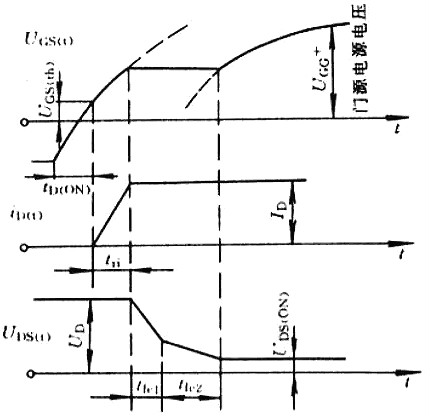

守旧时IGBT的电源、电压波形

igbt感化

igbt感化：IGBT是一种功率晶体管，利用此种晶体设想之UPS可有效晋升产物效力，使电源品德好、效力高、热消耗少、乐音低、体积小与产物寿命长等多种长处。

IGBT首要用于变频器逆变和其余逆变电路。将直流电压逆变成频次可调的交换电。它有阴极，阳极，和节制极。关断的时辰其阻抗长短常大的根基是断路，接通的时辰存在很小的电阻，经由进程接通或断开节制极来节制阴极和阳极之间的接通和关断。

igbt利用注重事变

（1）操纵进程中要佩带防静电手环；

（2）尽可能不要用手触摸驱动端子局部，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地停止放电后，再触摸；

（3）IGBT模块驱动端子上的玄色海绵是防静电资料，用户用接插件引线时取下防静电资料当即插上引线；

（4）在焊接功课时，装备轻易引发静电压的发生，为了避免静电的发生，请先将装备处于杰出的接地状况下。

igbt若何选型

1、IGBT额外电压的挑选

三相380V输出电压颠末整流和滤波后，直流母线电压的最大值：在开关任务的前提下，IGBT的额外电压普通请求高于直流母线电压的两倍，按照IGBT规格的电压品级，挑选1200V电压品级的IGBT。

2、IGBT额外电流的挑选

以30kW变频器为例，负载电流约为79A，因为负载电气启动或加快时，电流过载，普通请求1分钟的时候内，蒙受1.5倍的过流，择最大负载电流约为119A ，倡议挑选150A电流品级的IGBT。

3、IGBT开关参数的挑选

变频器的开关频次普通小于10kHZ，而在现实任务的进程中，IGBT的通态消耗所占比重比拟大，倡议挑选低通态型IGBT。
