cmos芯片的首要用处是文中要讲的局部，MOS芯片是一种低耗电存储器，其首要感化是用来寄存BIOS中的设置信息和体系时候日期。应当把它和BIOS芯片区分开。初期的CMOS芯片是一块零丁的芯片MC146818A（DIP封装），共有64个字节寄存体系信息。386今后的微机普通将MC146818A芯片集成到别的的IC芯片中（如82C206，PQFP封装），586今后主板上更是将CMOS与体系及时时钟和后备电池集成到一块叫做DALLDADS1287的芯片中。跟着微机的成长、可设置参数的增加，此刻的CMOSRAM普通都有128字节及至256字节的容量。
为坚持兼容性，各BIOS厂商都将本身的BIOS中对CMOSROM的前64字节内容的设置同一与MC146818A的CMOSROM格局分歧，而在扩大出来的局部插手本身的特别设置，以是差别厂家的BIOS芯片普通不能交换，即便是能交换的，交换后也要对CMOS信息从头设置以确保体系普通运转。
若是CMOS中数据破坏，计较机将没法普通任务，为了确保CMOS数据不被破坏，主板厂商都在主板上设置了开关跳线，普通默许为封闭。当要CMOS数据停止更新时，可将它设置为可改写。为使计较机不丧失CMOS和体系时钟信息，在CMOS芯片的四周有一个电池给他延续供电。

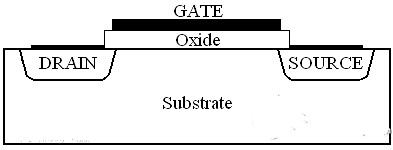

CMOS由PMOS管和NMOS管配合构成，它的特色是低功耗。由于CMOS中一对MOS构成的门电路在刹时要末PMOS导通、要末NMOS导通、要末都停止，比线性的三极管（BJT）效力要高很多，是以功耗很低。绝对其余逻辑系列，CMOS逻辑电路具备以下长处：
1、许可的电源电压规模宽，便利电源电路的设想
2、逻辑摆幅大，使电路抗搅扰才能强
3、静态功耗低
4、断绝栅布局使CMOS器件的输入电阻极大，从而使CMOS时代驱动同类逻辑门的才能比其余系列强很多
在计较机范畴，CMOS常指保管计较机根基启动信息（如日期、时候、启动设置等）的芯片。偶然人们会把CMOS和BIOS混称，实在CMOS是主板上的一块可读写的并行或串行FLASH芯片，是用来保管BIOS的硬件设置装备摆设和用户对某些参数的设定。

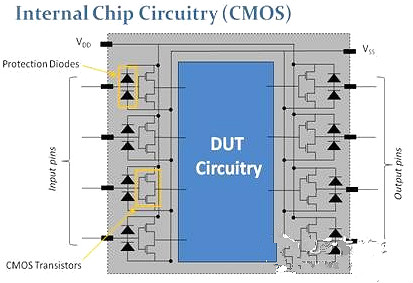

下图表现典范的CMOS芯片。能够看出，每个引脚都具备掩护二极管和CMOS晶体管的收集。
CMOS芯片的外部电路
每个输入引脚上的CMOS晶体管经由过程许可电流从V DD（芯片的电源电压）流入DUT电路和从DUT电路流向V SS（地）来起到开关的感化。若是在输入或输入引脚上感到出过压，能够会破坏CMOS晶体管。为了掩护这些器件，每个旌旗灯号引脚都安排了两个二极管（参见上图）。第一个位于旌旗灯号引脚和V DD之间，第二个位于旌旗灯号引脚和V SS之间。若是在任何引脚上施加大于V DD的正过压，则V DD二极管变为正向偏置，许可电流在旌旗灯号引脚和V DD之间活动。
近似地，若是在任何引脚上施加大于V SS的负过压，则V SS二极管变为正向偏置，许可电流在V SS和旌旗灯号引脚之间活动。如许，掩护二极管可避免在过压前提下破坏CMOS晶体管和DUT电路。V DD和V SS掩护二极管必须在开路和短路前提下停止测试，以确保其普通任务。若是掩护二极管缺失或功效不普通，能够会显现开路环境。若是存在间接毗连，则能够显现长久环境：
引脚和V DD之间
引脚和V SS之间
引脚和别的一个旌旗灯号引脚之间
这些短路毛病形式中的每种都毛病了装备的准确操纵。翻开并短接一切上述毛病形式的测试查抄。
cmos芯片的首要用处以下：在本日，CMOS建造工艺也被利用于建造数码影象东西的感光元件，特别是片幅规格较大的单反数码相机。别的，CMOS同时可指互补式金氧半元件及制程。
是以时至本日，固然由于工艺缘由，都叫做CMOS，可是CMOS在三个利用范畴，显现出迥然差别的表面特色：
一是用于计较机信息保管，CMOS作为可擦写芯片利用，在这个范畴，用户凡是不会关怀CMOS的硬件题目，而只关怀写在CMOS上的信息，也便是BIOS的设置题目，此中提到最多的便是体系毛病时拿掉主板上的电池，停止CMOS放电操纵，从而复原BIOS设置。
二是在数字影象范畴，CMOS作为一种低本钱的感光元件手艺被成长出来，市道上罕见的数码产物，其感光元件首要便是CCD或CMOS，特别是低端摄像头产物，而凡是高端摄像头都是CCD感光元件。
三是在加倍专业的集成电路设想与建造范畴。
