主板cmos电路阐发-CMOS电路阐发ESD掩护布局的设想-KIA MOS管

信息来历:本站 日期:2019-10-25

分享到:

主板cmos电路阐发-CMOS电路阐发ESD掩护布局的设想

cmos电路简介

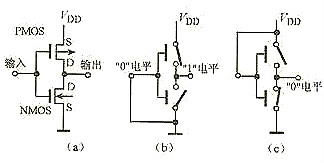

CMOS电路是互补型金属氧化物半导体电路(Complementary Metal-Oxide-Semiconductor)的英文字头缩写,它由绝缘场效应晶体管构成,由于只要一种载流子,是以是一种单极型晶体管集成电路,其根基布局是一个N沟道MOS管和一个P沟道MOS管,以下图所示。


cmos电路阐发

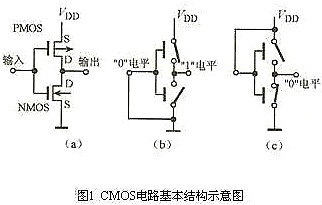

CMOS电路根基布局表示图


cmos电路使命道理

cmos电路阐发使命道理以下:


由于两管栅极使命电压极性相反,故将两管栅极相连作为输入端,两个漏极相连作为输入端,如图1(a)所示,则两管恰好互为负载,处于互补使命状况。


当输入低电平(Vi=Vss)时,PMOS管导通,NMOS管停止,输入高电平,如图1(b)所示。


当输入高电平(Vi=VDD)时,PMOS管停止,NMOS管导通,输入为低电平,如图1(c)所示。


两管如单刀双掷开关一样瓜代使命,构成反相器。


cmos电路阐发


主板CMOS电路阐发

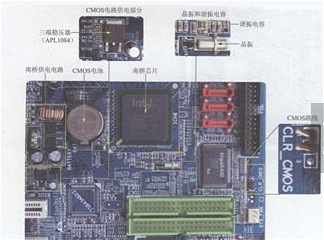

一、主板CMOS电路阐发-主板CMOS电路构成

1. CMOS电路由于要保管CMOS存储器中的信息,在主板断电后,由一块钮扣电池供电使CMOS电路普通使命,保障CMOS存储器中的信息不丧失。CMOS电路在获得不中断的供电和核心公用晶振供给的时钟旌旗灯号后,将一向处于使命状况,可随时到场叫醒使命(即开机)。


2. CMOS电路首要由CMOS随机存储器.及时时钟电路(包含振荡器.晶振、谐振电容 等)、跳线、南桥芯片、电池及供电电路等几局部构成。


cmos电路阐发


二、主板CMOS电路阐发-CMOS随机存储器

CMOS随机存储器的感化是存储体系日期、时候、主板上存储器的容量、硬盘的范例和数量、显卡的范例,以后体系的硬件设置装备摆设和用户设置的某些参数等首要信息,开机时由BIOS对体系自检初始化后,将体系自检到的设置装备摆设与CMOS随机存储器中的参数停止比拟,准确无误后才启动体系。


三、主板CMOS电路阐发-及时时钟电路

1.及时时钟电路的感化是产生32. 768kHz的正弦波形时钟旌旗灯号,担任向CMOS电路和开机电路供给所需的时钟旌旗灯号(CLK)。及时时钟电路首要包含振荡器(集成在南桥中)、32.768kHz的晶振、谐振电容等元器件。


CMOS电路阐发ESD掩护布局的设想

大局部的ESD电流来自电路外部,是以ESD掩护电路普通设想在PAD旁,I/O电路外部。典范的I/O电路由输入驱动和输入领受器两局部构成。ESD 经由过程PAD导入芯片外部,是以I/O里一切与PAD间接相连的器件都须要成立与之平行的ESD低阻旁路,将ESD电流引入电压线,再由电压线散布到芯片各个管脚,下降ESD的影响。详细到I/O电路,便是与PAD相连的输入驱动和输入领受器,必须保障在ESD产生时,构成与掩护电路并行的低阻通路,旁路 ESD电流,且能当即有用地箝位掩护电路电压。而在这两局部普通使命时,不影响电路的普通使命。


经常使用的ESD掩护器件有电阻、二极管、双极性晶体管、MOS管、可控硅等。由于MOS管与CMOS工艺兼容性好,是以常接纳MOS管机关掩护电路。


CMOS工艺前提下的NMOS管有一个横向寄生n-p-n(源极-p型衬底-漏极)晶体管,这个寄生的晶体管开启时能领受大批的电流。操纵这一景象可在较小面积内设想出较高ESD耐压值的掩护电路,此中最典范的器件布局便是栅极接地NMOS(GGNMOS,GateGroundedNMOS)。


在普通使命环境下,NMOS横向晶体管不会导通。当ESD产生时,漏极和衬底的耗尽区将产生雪崩,并伴跟着电子空穴对的产生。一局部产生的空穴被源极领受,其他的流过衬底。由于衬底电阻Rsub的存在,使衬底电压进步。当衬底和源之间的PN结正偏时,电子就从源发射进入衬底。这些电子在源漏之间电场的感化下,被加快,产生电子、空穴的碰撞电离,从而构成更多的电子空穴对,使流过n-p-n晶体管的电流不时增添,终究使NMOS晶体管产生二次击穿,此时的击穿不再可逆,则NMOS管破坏。


为了进一步下降输入驱动上NMOS在ESD时两头的电压,可在ESD掩护器件与GGNMOS之间加一个电阻。这个电阻不能影响使命旌旗灯号,是以不能太大。画幅员时凡是接纳多晶硅(poly)电阻。

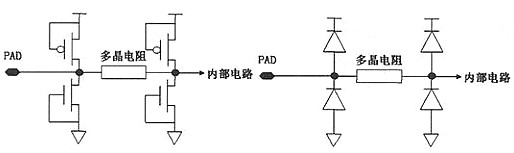

只接纳一级ESD掩护,在大ESD电流时,电路外部的管子仍是有能够被击穿。GGNMOS导通,由于ESD电流很大,衬底和金属连线上的电阻都不能疏忽,此时GGNMOS并不能箝位住输入领受端栅电压,由于让输入领受端栅氧化硅层的电压到达击穿电压的是GGNMOS与输入领受端衬底间的IR压降。为防止这类环境,可在输入领受端四周加一个小尺寸GGNMOS停止二级ESD掩护,用它来箝位输入领受端栅电压,以下图所示。


cmos电路阐发

罕见ESD的掩护布局和等效电路
