本文侧重讲cmos图象传感器布局，它本是计较机体系内一种首要的芯片，保管了体系指导最根基的材料。CMOS的制作手艺和普通计较机芯片没甚么差别，首要是操纵硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流便可被处置芯片记实息争读成影象。
厥后发明CMOS颠末加工也能够作为数码拍照中的图象传感器，CMOS传感器也可细分为自动式像素传感器(Passive Pixel Sensor CMOS)与自动式像素传感器(Active Pixel Sensor CMOS)。

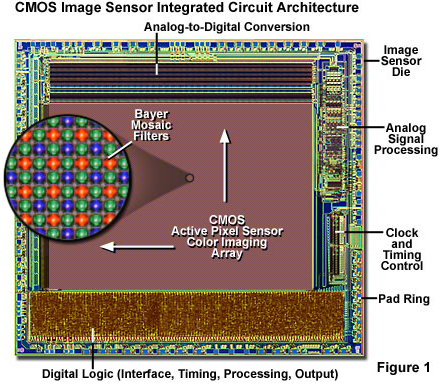

CMOS图象传感器实质是一块芯片，首要包罗：感光区阵列（Bayer阵列，或叫像素阵列）、时序节制、摹拟旌旗灯号处置和模数转换等模块（以下图）。此中，各模块的感化别离为：
1、像素阵列：实现光电转换，将光子转换为电子。
2、时序节制：节制电旌旗灯号的读出、通报。
3、摹拟旌旗灯号处置（ADC）：对旌旗灯号去噪。（如用CDS去除reset noise、fpn等）
CMOS传感器示例
此中，像素阵列占全部芯片的面积最大，像素阵列是由一个个像素构成，它对应到咱们看到每张图片中的每一个像素。每一个像素包罗感光区和读出电路（前面末节会具体会商），每一个像素的旌旗灯号颠末摹拟旌旗灯号处置后，交由ADC停止模数转换后便可输入到数字处置模块。像素阵列的旌旗灯号读出以下：
1、每一个像素在停止reset，停止暴光。
2、行扫描寄放器，一行一行的激活像素阵列中的行选址晶体管。
3、列扫描寄放器，对每行像素，一个个的激活像素的列选址晶体管。
4、读出旌旗灯号，并停止缩小。

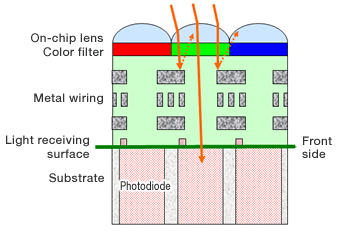

CMOS传感器上的首要部件是像素阵列，这是其与传统芯片的首要区分。每一个像素的功效是将感触感染到的光转换为电旌旗灯号，经由进程读出电路转为数字化旌旗灯号，从而实现实际场景数字化的进程。像素阵列中的每一个像素布局是一样的，以下图是典范的前照式像素布局，其首要布局包罗：
1、On-chip-lens:该布局能够懂得为在感光元件上笼盖的一层微透镜阵列，它用来将光芒堆积在像素感光区的启齿上。能够增添光电转化效力，削减相邻像素之间的光旌旗灯号串扰。
2、Color filter：该布局是一个滤光片，包罗红/绿/蓝三种，别离只能透过白色、绿色、蓝色对应波长的光芒。该滤光片布局的存在，使得每一个像素只能感到一种色彩，别的的两种色彩份量须要经由进程相邻像素插值得到，即demosaic算法。
3、Metal wiring：能够为金属排线，用于读出感光区的旌旗灯号（实在便是像素外部的读出电路）。
4、Photodiode：即光电旌旗灯号转换器，其转换出的电旌旗灯号会颠末金属排线读出。
像素布局

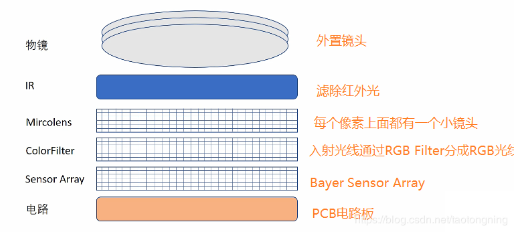

1. CMOS sensor外部布局

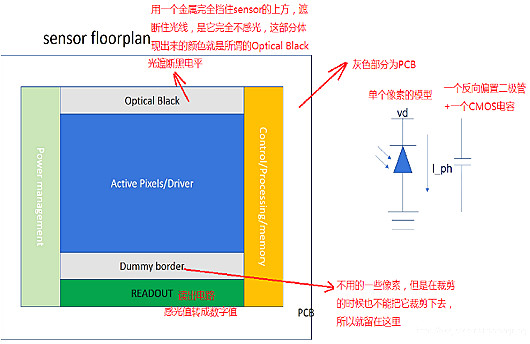

2.CMOS sensor全部立体机关图（floorplan）

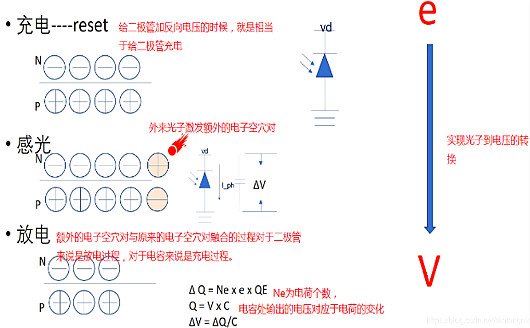

光电二极管具备正向导通反向停止的特别，反向的特征还有个电容的特征，当在二极管上加反向偏置电压时，就会给电容充电，当电容布满电荷以后，光子的射入会致使外部激起出新的电子 空穴对，与本来充电构成的电子空穴对停止配对放电，构成光电流I_ph，光电流I_ph给右边的电容充电变成一个电压输入。

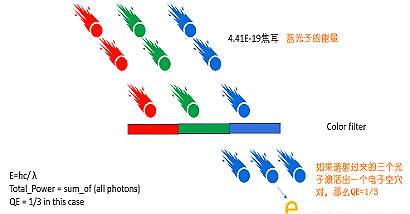

3.光子（Photon）与量子效力(quantum efficiency)
天然界中有差别频次的光芒，若是咱们简略来讲分红RGB三种频次的光芒，由于RGB的频次差别，所载有的能量也是差别的。

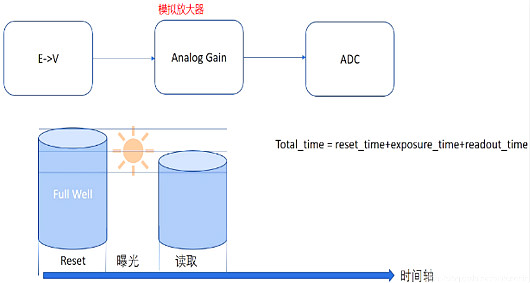

4、感光进程
5、读取进程

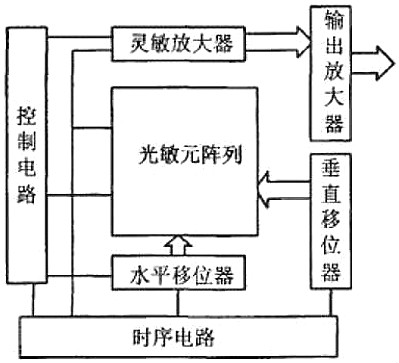

下图所示的是CMOS像敏元阵列布局，它由水平移位寄放器、垂直移位寄放器和CMOS像敏元阵列构成，下图是CMOS摄像器件的道理框图。
水平移位寄放器从左至右按序地接通起水平扫描感化的MOS晶体管，也便是寻址列的感化，垂直移位寄放器按序地寻址排阵的各行。每一个像元由光敏二极管和起垂直开关感化的MOS晶体管构成，在水平移位寄放器产生的脉冲感化下按序接通水平开关，在垂直移位寄放器产生的脉冲感化下接通垂直开关，因而按序给像元的光敏二极管加上参考电压（偏压）。
被光照的二极管产生载流子使结电容放电，这便是积分时代旌旗灯号的堆集进程。而上述接通偏压的进程同时也是旌旗灯号读出进程。在负载上构成的视频旌旗灯号巨细反比于该像元上的光照强弱。
cmos图象传感器具备体积小、功耗高等上风，在cmos图象传感器范畴据有率到达90%。跟着背照式和仓库式手艺等新型CMOS图象传感器手艺的前进，和双摄像头、3D摄像头连续呈现并成为智妙手机的新卖点。再加上汽车、无人机、VR和AR手艺等新兴市场的鞭策，cmos图象传感器正迎来新一轮的财产生长岑岭。
1、花费市场仍然占有主导位置
尽人皆知，挪动端一向是cmos图象传感器首要的市场。据展望，将来智妙手机中将普遍接纳双摄像头和3D摄像头，跟着这两种操纵的提高，CMOS无疑将迎来新一轮的迸发。同时这将驱动着cmos图象传感器财产产生变更，从成像品质到人机交互，这是一个从成像到传感和用户界面的大改变。
2、汽车是增加最快的细分市场
汽车电子是cmos图象传感器增加最快的细分市场，2015年环球发卖额为4.8亿美圆，占CMOS市场的4.8%，估计2020年发卖额可达18亿美圆，市场占比将到达11%。
3、医疗操纵须要出现
传统的电荷耦合装备（CCD）图象传感器手艺已不能知足医疗图象抓取操纵的须要。cmos图象传感器凭仗其六大上风囊括医疗电子操纵，首要上风包罗：体系集成度更高、能源请求较低、图象抓取功效更加矫捷、界面智能化水平更高、静态规模更大、感光度更高。一些经常使用的医疗东西如医疗内窥镜均由于cmos图象传感器使得机能有大幅度晋升。
4、面型图象传感器
包罗CMV、CHR系列产物，普遍操纵于财产视觉、迷信研讨、航天军事及医疗仪器相干范畴。
