二极管在电路中的感化有哪些及操纵、布局构成剖析

二极管

在糊口中咱们也经常会用到二极管，那末二极管有哪几种？二极管在电路中的感化是甚么？二极管是用半导体资料(硅、硒、锗等)制成的一种电子器件 。它具备单领导电机能， 即给二极管阳极和阴极加上正向电压时，二极管导通。 当给阳极和阴极加上反向电压时，二极管停止。 是以，二极管的导通和停止，则相称于开关的接通与断开。

二极管的布局构成

二极管便是由一个PN结加上响应的电极引线及管壳封装而成的。

接纳差别的搀杂工艺，经由过程分散感化，将P型半导体与N型半导体建造在统一块半导体（凡是是硅或锗）基片上，在它们的交壤面就构成空间电荷区称为PN结。

由P区引出的电极称为阳极，N区引出的电极称为阴极。由于PN结的单领导电性，二极管导通时电流标的目的是由阳极经由过程管子外部流向阴极。

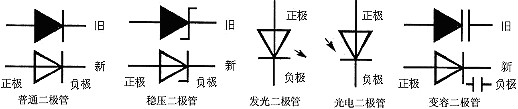

二极管的电路标记如图所示。二极管有两个电极，由P区引出的电极是正极，又叫阳极；由N区引出的电极是负极，又叫阴极。三角箭头标的目的表现正向电流的标的目的，二极管的笔墨标记用VD表现。

二极管在电路中的感化是甚么

二极管在电路中的感化是甚么，糊口中一切的电子电路中根基上城市用到二极管，它的特征也长短常之多，最首要便是单标的目的导电性，（单领导电性的两根引脚之间的电阻分为正向电阻和反向电阻两种）。人们操纵这些差别特征构成各类详细的操纵电路，阐发差别电路中的二极管任务道理时，要用到二极管的差别特征，挑选二极管的甚么特征去阐发电路是最大坚苦之一，只要把握了二极管的各类特征，能力自在地阐发二极管电路的任务道理，上面就按照产物和电路图来给大师先容二极管在电路中的感化是甚么。

整流电路图

这是全波整流电路，电路中的VD1和VD2为整流二极管，在电源电路中都是用整流二极管构成整流电路，整流电路将交换电压转换成单向脉动的直流电压。

简易稳压电路图

电路中的3只二极管VD1，VD2和VD3构成串连电路，他们在电路中起着直流稳压的感化。

温度弥补型偏置电路图

这是一种特别的分压偏置电路，二极管VD1用来停止温度弥补，以使三极管VT1的任务加倍稳定，受温度影响更小。

掩护电路图

路中的二极管VDC用来掩护驱动三级管VT1。这类掩护电路在继电器驱动和电磁铁吸铁电路中有普遍的操纵。

稳压值调理电路图

若是稳压二极管的稳压值不能知足操纵请求时，能够用通俗二极管停止稳压值调理，在电路中的VD2是稳压二极管，VD1则是通俗二极管，VD1能增添直流电压0.6V。

开关二极管电路图

电路中VD1是开关二极管，他的感化相称于一个开关，用来接通和断开电容C2的。

二极管限幅电路图

电路中的二极管串连后接在集成电路A1输入旌旗灯号引脚与地之间，构成对输入旌旗灯号的限幅，避免输入旌旗灯号太大而破坏前面的三极管。

二极管的操纵

1、整流二极管

操纵二极管单领导电性，能够把标的目的瓜代变更的交换电变更成单一标的目的的脉动直流电。

2、开关元件

二极管在正向电压感化下电阻很小，处于导通状况，相称于一只接通的开关；在反向电压感化下，电阻很大，处于停止状况，如统一只断开的开关。操纵二极管的开关特征，能够构成各类逻辑电路。

3、限幅元件

二极管正领导通后，它的正向压降根基坚持稳定（硅管为0.7V，锗管为0.3V）。操纵这一特征，在电路中作为限幅元件，能够把旌旗灯号幅度限定在必然规模内。

4、继流二极管

在开关电源的电感中和继电器等理性负载中起继流感化。

5、检波二极管

在收音机中起检波感化。

6、变容二极管

操纵于电视机的高频头中。
