罕见元器件封装汇总及图文详解

元器件封装

元器件封装,便是指把硅片上的电路管脚，用导线接引到内部讨论处，以便与别的器件毗连·封装情势是指装置半导体集成电路芯片用的外壳。它不只起着装置、牢固、密封、掩护芯片及加强电热机能等方面的感化，并且还经由进程芯片上的接点用导线毗连到封装外壳的引脚上，这些引脚又经由进程印刷电路板上的导线与其余器件相毗连，从而完成内部芯片与内部电路的毗连。因为芯片必须与外界断绝，以防止氛围中的杂质对芯片电路的侵蚀而组成电气机能降落。另外一方面，封装后的芯片也更便于装置和运输。

一、元器件封装按照装置的体例差别能够或许分红两大类

(1) 直插式元器件封装

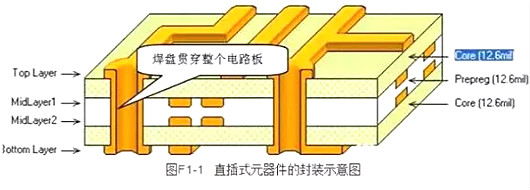

直插式元器件封装的焊盘通俗贯串全部电路板，从顶层穿下，在底层停止元器件的引脚焊接，如图所示。

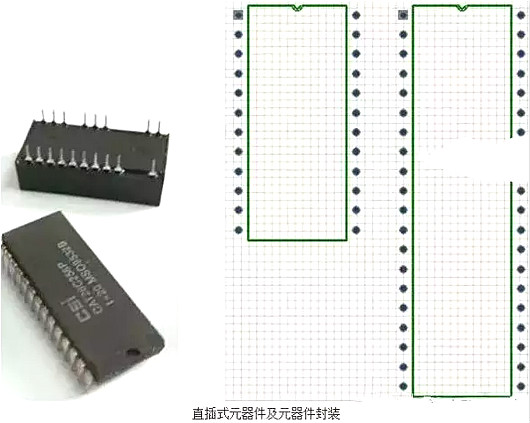

典范的直插式元器件及元器件封装如图所示。

(2)表贴式元器件封装。

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在拆卸元器件的任务层面上停止的，如图所示。

典范的表贴式元器件及元器件封装如图所示。

在PCB元器件库中，表贴式的元器件封装的引脚通俗为白色，表现处在电路板的顶层(TopLayer)。

在PCB元器件库中，表贴式的元器件封装的引脚通俗为白色，表现处在电路板的顶层（Top Layer）。

二、常常利用元器件的道理图标记和元器件封装

在设想PCB的进程中，有些元器件是设想者常常常利用到的，比方电阻、电容和三端稳压源等。在Protel 99 SE中，统一种元器件固然不异电气特征，可是因为利用的场所差别而致使元器件的封装存在一些差别。

电阻因为其负载功率和利用场所差别而致使其元器件的封装也多种多样，这类环境对电容来说也一样存在。是以，本节首要向读者先容常常利用元器件的道理图标记和与之绝对应的元器件封装，同时尽可能给出一些元器件的什物图，使读者能够或许更快地领会并把握这些常常利用元器件的道理图标记和元器件封装。(1)、电阻。 电阻器凡是简称为电阻，它是一种利用非常普遍的电子元器件，其英文名字为“Resistor”，缩写为“Res”。

电阻的品种单一，凡是分为牢固电阻、可变电阻和特种电阻3大类。牢固电阻可按电阻的资料、布局外形及用处等停止多种分类。电阻的品种虽多，但常常利用的电阻范例首要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。牢固电阻的道理图标记的常常利用称号是“RES1”和“RES2”，如图F1-5（a）所示。

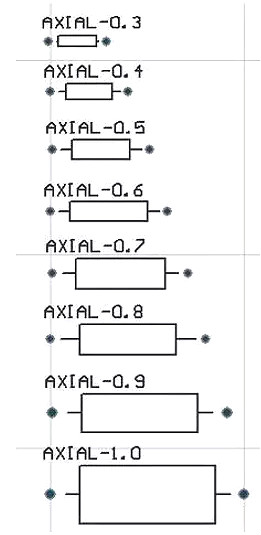

常常利用的引脚封装情势为AXIAL系列，包含AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等封装情势，厥后缀数字代表两个焊盘的间距，单元为“英寸”，如图F1-5（b）所示。常常利用牢固电阻的什物图如图F1-5（c）所示。

（a）常常利用的电阻道理图标记

（b）常常利用的电阻封装

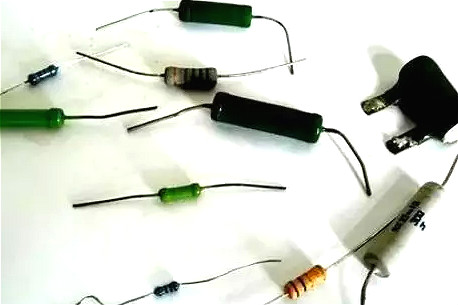

（c）常常利用的牢固电阻什物 图F1-5牢固电阻 如“AXIAL-0.3”封装的详细意思为牢固电阻封装的焊盘间的间隔为0.3英寸（=300mil），即为7.62mm。通俗来说，后缀数字越大，元器件的外形尺寸就越大，申明该电阻的额外功率就越大。 电位器属于可变电阻，是一种持续可调的电阻器，它的电阻值在必然规模内是持续可调的，如图F1-6所示。

（a）可变电阻的道理图标记

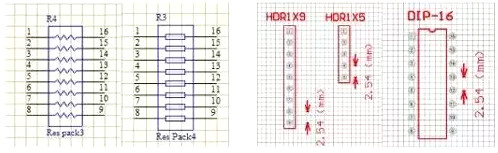

（b）常常利用的可变电阻的元器件封装 图F1-6   可变电阻的道理图标记和元器件封装电位器的品种极多，罕见的电位器首要有两种，即线绕电位器和碳膜电位器。除上述较为罕见的电阻外，另有利用在特别场所的电阻，如热敏电阻、湿敏电阻和压控电阻等。另外，另有将多个电阻集成在一个封装内，从而组成电阻桥，和各类电阻排，如图F1-7所示。

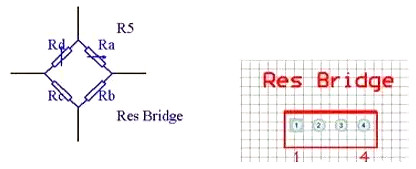

（a）电阻桥的道理图标记及对应的元器件封装

（b）电组排的道理图标记、元器件封装和元器件什物 图F1-7 各类电阻排 因为电阻的任务环境多种多样，并且所能完成的功效也比拟多，是以它的电阻的品种和型号就比拟多，设想者在详细选用的时辰就须要按现实环境停止选型。

(2) 电容。电容也是常常利用的元器件之一，按照电容的建造资料的差别，电容可分为钽电容、瓷片电容、独石电容、CBB电容和电解电容等。按照电容的极性的差别，可分为有不极性电容和有极性电容等。按照电容值是不是可调还可分为牢固电容和可调电容。上面首要按照无极性电容和有极性电容来先容常常利用的电容器。

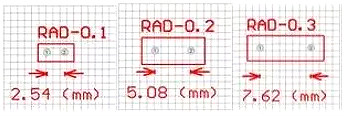

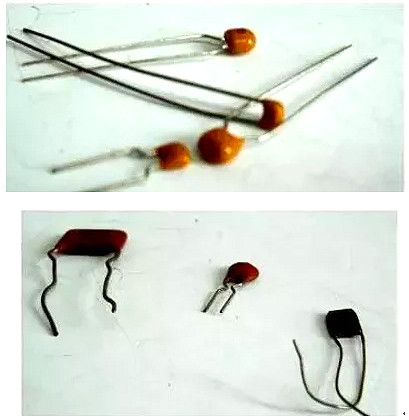

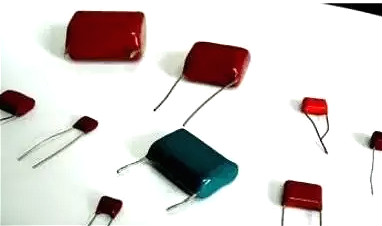

无极性电容的道理图标记如图F1-8（a）所示，对应的封装情势为RAD系列，从RAD-0.1到RAD-0.4，后缀数字代表焊盘间距，单元为英寸，如图F1-8（b）所示。比方“RAD-0.2”表现焊盘间距为0.2英寸（=200mil）的无极性电容封装。罕见的无极性电容首要有瓷片电容、独石电容和CBB电容，其元器件什物如图F1-8（c）、（d）、（e）所示。

（a）无极性电容的道理图标记

（b）常常利用的元器件封装

（c）瓷片电容

（d）独石电容

（e）CBB电容 图F1-8 无极性电容罕见的有极性电容为电解电容。电解电容对应的封装情势为RB系列，从“RB-.2/.4”到“RB-.5/1.0”，前一个后缀数字的表现焊盘间距，后一个后缀数字代表电容外形的直径，单元都为英寸。通俗来说，规范尺寸的电解电容的外形尺寸是焊盘间距的两倍。可是，在Protel 99 SE中，也有用毫米作为单元的，如“RB5-10.5”。元器件什物如图F1-9所示。

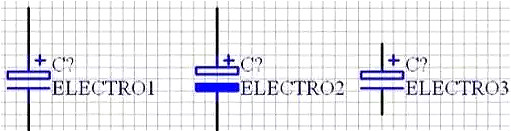

（a）电解电容的常常利用道理图标记

（b）电解电容常常利用的元器件封装

（c）电解电容的什物照片 图F1-9 电解电容 通俗地，电容封装情势称号的后缀数值越大，响应的电容容量也越大，如图F1-9所示。(3) 二极管。二极管的品种单一，按照利用的场所差别能够或许分为通俗二极管、发光二极管、稳压二极管、快规复二极管和二极管唆使灯、由多个发光二极管组成的七段数码管等，如图F1-10所示。

（a）通俗二极管（稳压二极管）

（b）发光二极管

（c）二极管唆使灯

d）七段数码管 图F1-10 罕见的二极管

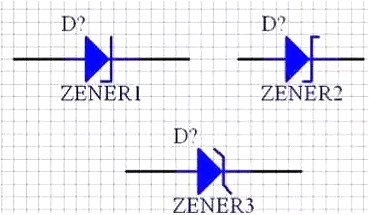

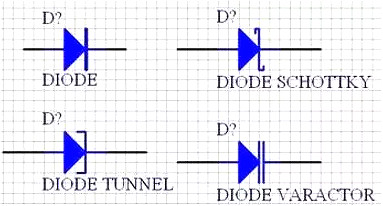

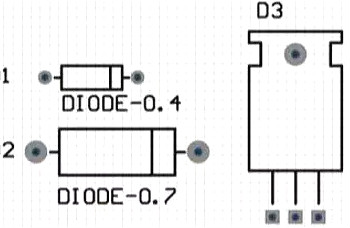

道理图中二极管元器件的常常利用称号为“DIODE”（通俗二极管）、“DIODE SCHOTTKY”（肖特基二极管）、“DIODE TUNNEL”（地道二极管）、“DIODE VARACTOR”（变容二极管）和“ZENER1～3”（稳压二极管）等，如图F1-11（a）所示。罕见的二极管封装有“DIODE-0.4”、“DIODE-0.7”和“TO-220”，此中“DIODE-0.4”指的是通俗二极管的焊盘间距为“0.4英寸”，即“10.16mm”，如图F1-11（b）所示。

（a）二极管的道理图标记

（b）稳压二极管的道理图标记

（c）二极管的常常利用元器件封装 图F1-11 二极管的道理图标记和元器件封装(4) 三极管。通俗三极管可按照其组成的PN结的标的目的差别，分为NPN型和PNP型。这两品种型的晶体管外形完整不异，都包含3个引脚，即b（基极）、c（集电极）和e（发射极），可是其道理图标记却不一样，如图F1-12所示。三极管的道理图标记的常常利用称号有“NPN”、“NPN1” 和“PNP”、“PNP1”等。

在功率缩小电路中，设想者为了完成在细小旌旗灯号作为鼓励源时获得很大的增益，常常须要接纳具备较大缩小倍数的晶体管，达林顿复合管便是利用在这类场所的晶体管。通俗的达林顿复合管是将两个晶体管集成在一个元器件封装里，有的复合管还同时集成了掩护二极管和偏置电阻等。同通俗三极管一样，达林顿复合管一样包含NPN型和PNP型，如图F1-12所示。

三、 常常利用元器件及元器件封装总结

上面的对常常利用元器件及其一切元器件封装停止一下总结。

（1） 电阻：电阻的道理图标记能够或许选用“RES1”、“RES2”、“RES3”、“RES4”中任何一个，对应的电阻封装为AXIAL系列，比方“AXIAL-0.3”到“AXIAL-0.7”，此中0.4和0.7指电阻封装的焊盘间距，通俗用“AXIAL0.4”封装。

（2）无极性电容：常常利用的道理图标记为CAP，对应的电容封装为RAD系列，如“RAD-0.1”到“RAD-0.4”，此中0.1和0.4指电容巨细，通俗用“RAD0.2”。

（3） 电解电容：电解电容的道理图标记能够或许利用“ELECTRO1”、“ELECTRO2”、“ELECTRO3”中的任何一个。电解电容对应的元器件封装为RB系列，如“RB.1/.2”到“RB.5/1.0”，此中“.1/.2”别离指电容的焊盘间距和外形尺寸。

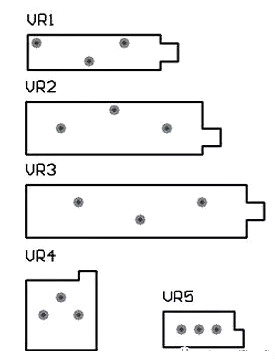

（4）电位器：电位器的道理图标记为“POT1”，“POT2”，对应的电位器封装为“VR-1”到“VR-5”。

（5）二极管：二极管的道理图标记为“DIODE”，对应的二极管的封装为封装属性系列，如“DIODE-0.4”（小功率）到“DIODE-0.7”（大功率），此中0.4和0.7指二极管的焊盘间距，通俗用“DIODE0.4”。值得一提的是，通俗的发光二极管的元器件封装为“RB.1/.2”。

（6）三极管：通俗三极管的道理图标记为NPN或PNP，罕见的三极管封装为“TO-92B”，而大功率三极管可用“TO-220”、“TO-3”等元器件封装。

（7）三端稳压源：三端稳压源有78和79系列，78系列如“7805”，“7812”和“7820”等，79系列有“7905”、“7912”和“7920”等，比拟常常利用的元器件封装为“TO-220”。

（8）整流桥：整流桥的道理图标记为“BRIDGE1”，“BRIDGE2”，常常利用的元器件封装为“ ”。

（9）集成电路芯片：常常利用的元器件封装为DIP4到DIP40，此中4和40指有几多脚，4脚的便是“DIP4”。另外，这里还须要补充一点便是贴片电阻。贴片电阻的元器件封装凡是接纳数字来表现，比方“0805”。这里0805表现的贴片电阻的封装尺寸，与详细阻值不干系，而与功率有关。通俗环境下，局部贴片电阻的封装尺寸与其功率有以下对应干系。
