二极管反向规复时候是若何表现的，上面先领会反向规复时候，古代脉冲电路中大量操纵晶体管或二极管作为开关, 或操纵首要是由它们组成的逻辑集成电路。而作为开关操纵的二极管首要是操纵了它的通(电阻很小)、断(电阻很大) 特征, 即二极管对正向及反向电流表现出的开关感化。
二极管和普通开关的差别在于,“开”与“关”由所加电压的极性决议, 并且“开”态有细小的压降Vf,“关”态有细小的电流I0。当电压由正向变为反向时, 电流并不立即成为(-I0) , 而是在一段时候ts 内, 反向电流一直很大, 二极管并不关断。

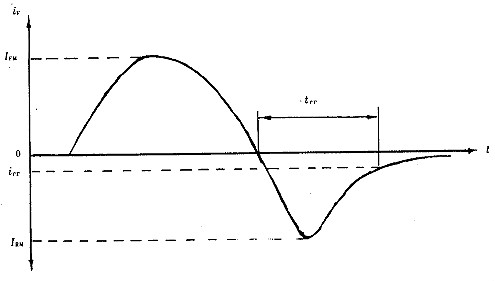

颠末ts后, 反向电流才逐步变小, 再颠末tf 时候, 二极管的电流才成为(-I0) , 如图1 示。ts 称为贮存时候,tf 称为降落时候。tr=ts+tf 称为反向规复时候, 以上进程称为反向规复进程。
这现实上是由电荷存储效应引发的, 反向规复时候便是存储电荷耗尽所须要的时候。该进程使二极管不能在疾速延续脉冲下当作开关操纵。若是反向脉冲的延续时候比tr 短, 则二极管在正、反向都可导通, 起不到开关感化。是以领会二极管反向规复时候对准确拔取管子和公道设想电路相当首要。
开关从导通状况向停止状况转变时，二极管或整流器在二极管阻断反向电流之前须要起首开释存储的电荷，这个放电时候被称为反向规复时候,在此时代电流反向流过二极管。即从正向导通电流为0时到进入完整停止状况的时候。
二极管反向规复时候的反向规复进程，现实上是由电荷存储效应引发的，二极管反向规复时候便是正向导通时PN滚存储的电荷耗尽所须要的时候。假定为Trr，如有一周期为T1的延续PWM波经由进程二极管，当Trr>T1时，二极管反标的目的时就不能阻断此PWM波，起不到开关感化。二极管的反向规复时候由Datasheet供给。反向规复时候快使二极管在导通和停止之间敏捷转换，可取得较高的开关速率，进步了器件的操纵频次并改良了波形。
快规复二极管反向规复时候特征决议着功率变更器的机能，在双极功率晶体管的电流降落时候大于1us（守旧时候约100ns）时代，二极管的反向规复在双极功率晶体管的守旧进程中完成，并且双极功率晶体管到达额外集电极电流的1/2-2/3摆布后跟着Ic回升Hfe急剧降落，限定了二极管的反向规复电流的峰值，在某种意思上，也限剬了di/dt，双极功率晶体管的守旧进程袒护了二极管的反向规复特征，是以对二极管的反向规复仅仅是反向规复时候提出请求。
跟着功率半导体器件的开关速率进步，出格是Power M0SFET、高速IGBT的呈现，不只守旧速率快（能够在数十纳秒内将MOSFET完整导通或关断），并且在额外驱动前提下，其漏极/集电极电流能够到达额外值的5-10倍，使MOS或IGBT在守旧进程中发生高的反向规复峰值电流IRRM，同时M0S或IGBT在守旧进程竣事后二极管的反向规复进程依然存在，使二极管的反向规复特征完整裸露出来，高的IRRM、di/dt使开关管和疾速二极管自身遭到高峰值电流打击并发生较高的EMT。
是以对二极管的反向规复特征不只仅限于反向规复时候短，并且请求反向规复电流峰值尽能够低，反向规复电流的降落，回升的速率尽能够低，即超快、超软以下降开关进程中反向规复电流对开关电流的打击，减小开关进程的EMI。
1、反向规复参数与操纵前提
普通的超疾速二极管的反向时候界说为小于100ns，高耐压超快规复二极管的反向规复时同trr比低耐压的长，如耐压200V以下的超快规复二极管的典范反向规复时候在35ns以下，耐压600V的典范反向规复时候约75ns，耐压1000V的超快规复二极管的典范反向规复时候约100-160 ns。各出产厂商的产物的反向规复特征（首要是反向规复时候trr和反向规复峰值电流IRRM）是差别的。
A、trr与If和di/dt的干系

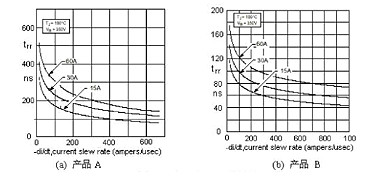

trr与If和di/dt的干系以下图所示：
rr与If和-di/dt的干系
从图中可见，跟着二极管的正向电流lf的增添反向规复时候trr跟着增添：di/dt的增添，反向规复时候trr减小。是以，以测试小旌旗灯号开关二极管的测试前提IF=IR=10ma为测试前提的反向规复时候不能照实表现现实操纵环境：以牢固正向电流（如1A）为测试前提也不能在现实操纵中获得客观再现；差别电流层次以其额外正向电流或其1/2为测试前提则绝对客观。
B、二极管反向规复时候与反向电压的干系
二极管反向规复时候随反向电压增添，若是600V超快规复二极管在反向电压为30V时，反向规复时候为35ns，向反向电压为350V时其反向规复时候增添，是以，仅从产物挑选指南中按所给的反向规复时候选用疾速二极管，如反向电压的测试前提差别，将致使现实的反向规复时候的差别，应尽能够的参照数据手册中给的绝对合适测试前提下的反向规复时候为根据。
C、反向规复峰值电流IRRM

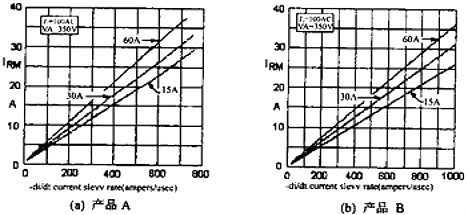

反向规复峰值电流IRRM随-di/dt增添，因在差别-di/dt的测试前提下，IRRM的幅值是差别的。
IRRM随反向任务电压回升，是以额外电压为1000V的疾速二极管，在不异的-di/dt前提下，但反向任务电压差别时（如500V与1000V）则IRRMM是不能比拟较的。
D、结温T的影响
反向规复时候trr随任务结温回升，结温125 时的反向规复时候是结温25时的近2倍。反向规复峰值电流IRRM随任务结温回升，结温125时的反向规复峰值电流是结温25时的近1.5倍。反向规复电荷Orr随任务结温回升，结温125时的反向规复电荷是结湿25时的近3倍以上。
E、反向规复消耗

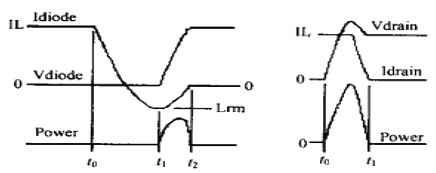

二极管的反向规复消耗是在反向规复进程的后半局部t1-t2时代，其消耗的巨细与IRRM和t1-t2的巨细有关，在人极管的反向规复进程中，而开关管的守旧消耗一直存在。很较着，疾速反向规复二极管的反向规复消耗与开关管的守旧消耗随IRRM和反向规复不时候增添。
F、IRRM、反向规复消耗及EMI的减小
在现实操纵中疾速反向规复二极管的反向规复进程将影响电路的机能，为寻求低的反向规复时候，能够会挑选高的di/dt，但会引发高的IRRM、振铃、电压过冲和高的EMI并增添开关消耗。
若恰当减小di/dt可下降IRRM、EMI，消弭振零和电压过冲和由此发生的消耗，di/dt的下降是经由进程下降开关管的守旧速率完成，开关管的开关消耗将增添，是以，转变di/dt不能从实质上处理疾速反向规复二极管的反向规复存在的全数题目，必须改用机能更好的疾速反向规复二极管，即IRRM低、trr短、反向规复特征软，经由进程各类疾速反向规复二极管的数据，能够找出机能好的疾速反向规复二极管。
快规复二极管模块已普遍用于高频电力电子电路，已成为首要高频器件之一，它的操纵手艺比拟成熟，快规复二极管模块已在高频逆变焊机，大功率开关电源，高频逆变型电镀电源，高频疾速充电器和高频调速装配等场所批量操纵。
二极管反向规复时候限定了二极管的开关速率，这一点特别须要注重。
（1）若是脉冲延续时候比二极管反向规复时候长很多，这时候候负脉冲能使二极管完整关断，起到杰出的开关感化；
（2） 若是脉冲延续时候和二极管的反向规复时候差未几乃至更短的话，这时候候因为反向规复进程的影响，负脉冲不能使二极管关断。以是要坚持杰出的开关感化，脉冲延续时候不能太短，也就象征着脉冲的反复频次不能太高，这就限定了开关的速率。
