稳压器在想要从不不变或可变的电源中取得不变电源电压的操纵相称首要。这类电源包含慢慢放电式的电池或整流后的交换电压等。
能够或许或许在电源输入和输入端之间坚持高压差的线性稳压器凡是称为高压降（LDO）稳压器。其根基特色是不管输入电流、输入电压、热漂移或任务寿命（老化）若何变更，都能坚持恒定的输入电压。这些是抱负前提，但实际天下中的环境却有些差别。因为 LDO 输入电压并非相对不变，是以首要会影响以下操纵功效：

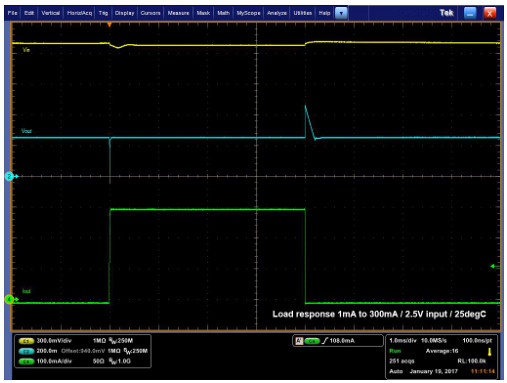

A）因为无限的节制回路速率，负载电流的疾速变更会致使输入电压的变更。偶然外部调理回路没法对电流的疾速变更（因为时候提早）作出反应，就会致使凡是约为几十毫伏（mV）的下冲/过冲。

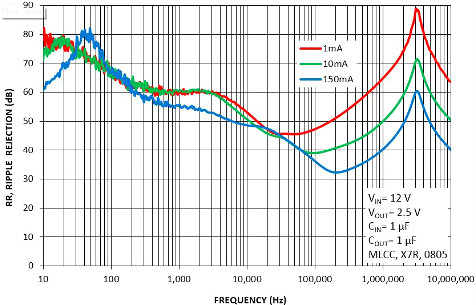

B）输入电压的疾速变更（凡是是由 DC-DC 转换器的输入电压纹波引发的）没法经由过程节制回路完整过滤，因而输入电压的变更会必然水平地反应在输入电压中，该参数称为电源按捺比（PSRR），且凡是是频变参数。普通而言，PSRR 相对值越高，从输入到输入的传输搅扰旌旗灯号就越少。凡是环境下，遭到搅扰的输入电压会以 mV 或更低的单元级别传输至输入端。类似地，输入电压的疾速变更（即“线路瞬态呼应”）可产生于 LDO 输入端。

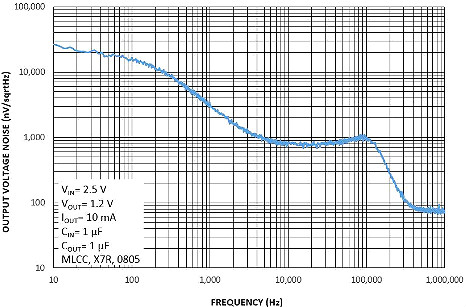

C）半导体布局本身会产生固有的噪声，首要是由自在原子与根本资料晶体布局碰撞而引发。因为固有噪声是一种半导体中与电流传导道理相干的物理景象，是以能够或许经由过程一些手艺来按捺，可是不能够或许将其完全去除。古代 LDO 的输入噪声能够或许到达数以百计的微伏（uV）乃至更小，可是顶级 LDO 产生的噪声就会到达微伏（uV）单元。
D）其余影响还包含输入电压的一个迟缓变更及其对线路调剂率的影响、负载电流的一个迟缓变更及其对负载调剂率、导热系数和持久不变性的影响。
在实际天下中，必须综合考量一切这些影响及其感化，以完成输入电压的不变和切确。是以，有须要细心考量上述的环境能够或许关乎一个特定操纵。
当接纳降压型稳压器或线性稳压器电源时，普通是将电压调理为设定值来为负载供电。在一些操纵中 (比方，尝试室电源或需接纳较长电缆毗连各类元件的电子体系)，因为互连线上存在各类电压降，是以没法确保在所需地位点一直供给切确的稳压电压。节制精度取决于很多参数。
一个是负载须要持续恒定电流时的直流电压精度。另外一个是天生电压的交换精度，这取决于天生的电压若何随负载瞬变而变更。
影响直流电压精度的身分包含所需的基准电压 (能够或许是一个电阻分压器)、偏差缩小器的行动和电源的一些其余影响身分。影响交换电压精度的关头身分包含所选的功率品级、后备电容和节制环路的架构与设想。
但是，除一切这些会影响天生的电源电压精度的身分之外，还必须斟酌其余影响。若是电源与所需供电的负载空间分手，则在稳压电压和须要电能的地位之间将存在电压降。该电压降取决于稳压器和负载之间的电阻。它能够或许是带插头触点的电缆或电路板上的较长走线。

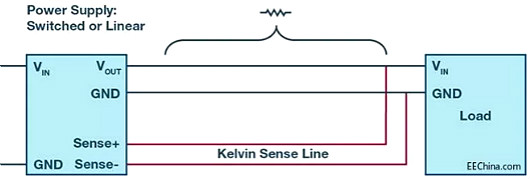

图4显现电源和负载之间存在电阻。能够或许经由过程稍微进步电源天生的电压，来弥补该电阻上的电压消耗。可怜的是，线路电阻上产生的电压降取决于负载电流，即流过线路的电流。相较于低电流，高电流会致使更高的电压降。是以，负载由精度相称低的调理电压供电，而调理电压取决于线路电阻和响应的电流。
对这个题目的处理计划以下：接纳开尔文检测线丈量电子负载侧的电压。在图4中，这些额定的线路显现为白色。而后将这些丈量值整合到电源侧的电源电压节制中。
这类体例很有用，但错误谬误是须要额定的检测引线。因为无需承载高电流，这类引线的直径凡是很是小。但是，在毗连电缆中设置丈量线以取得更高的电流会带来额定的任务量和更高的本钱。
无需额定的一对检测引线，也能够或许对电源和负载之间毗连线上的电压降停止弥补。对一些电缆布线庞杂、本钱昂扬并且所产生的 EMC 搅扰很轻易耦合到电压测试引线的操纵而言，这一点出格成心义。
第二种计划是操纵LT6110 这类公用线路压降弥补 IC。将此 IC 拔出电压产生侧，并丈量进入毗连线之前的电流。而后按照测得的电流来调理电源的输入电压，从而能够或许或许很是切确地调理负载侧电压，而不必斟酌负载电流。

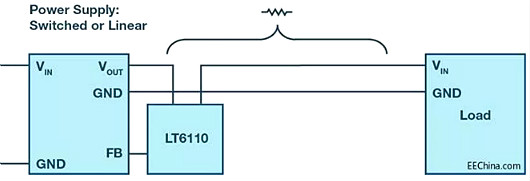

图5.操纵LT6110调理电源输入电压，以弥补毗连线上的电压降
接纳 LT6110 这类元件，便能够或许按照响应的负载电流来调理电源电压；不过，停止这类调理须要领会线路电阻相干信息。大大都操纵城市供给此信息。若是在器件的操纵寿命时代，将毗连线改换成更长或更短的毗连线，则还必须对接纳 LT6110 完成的电压弥补停止响应调剂。
若是在器件任务时代线路电阻能够或许会产生变更，可操纵LT4180 这类元件，在负载侧具备输入电容时，经由过程交换旌旗灯号对毗连线电阻停止假造展望，从而为负载端供给高精度电压。

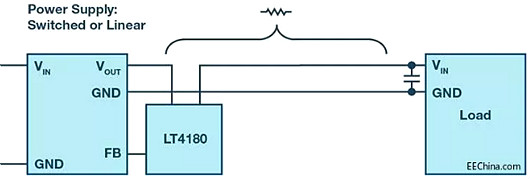

图6.操纵LT4180对线路停止假造长途丈量
图6显现了一个接纳 LT4180 的操纵，此中传输线路的电阻未知。线路输入电压按照响应的线路电阻停止调理。操纵 LT4180，无需开尔文检测线路，只需慢慢转变线路电流并丈量响应的电压变更便可完成电压调理。操纵丈量成果肯定未知线路中的电压消耗。按照电压消耗信息完成 DC/DC 转换器输入电压的最好调理。
只需负载侧的节点具备低交换阻抗，这类丈量体例就很有用。在很多操纵中都有用，因为长毗连线以后的负载须要必然量的能量存储。因为阻抗低，能够或许对 DC/DC 转换器的输入电流停止调理，并经由过程丈量毗连线前侧的电压来肯定线路电阻。
