贴片三极管根基感化是缩小，它能够把细小的电旌旗灯号缩小到必然强度，固然这类转换依然遵守能量守恒，它只是把电源的能量转换成旌旗灯号的能量罢了。
按极性分别为两种：一种是NPN型 三极管，是今朝最常用的一种，别的一种是PNP型三极管 。按资料分为两种：一种是硅三极管，今朝是最常用的一种，别的一种是锗三极管，之前这类三极管用的多。
三极按任务频次分别为两种：一种是低频三极管，首要用于任务频次比拟低的处所；别的一种是高频三极管，首要用于任务频次比拟高的处所。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；别的一种是大功率三极管，它的输出功率能够很大，首要用于大功率输出场所。按用处分为：缩小管和开关管。
三极管有一个首要参数便是电流缩小系数β。当三极管的基极上加一个细小的电流时，在集电极上能够获得一个是注入电流β倍的电流，即集电极电流。并且基极电流很小的变更能够引发集电极电流很大的变更，这便是贴片三极管的缩小感化。
三极管还能够作电子开关，和共同别的电子元件还能够组成振荡器等。 在代换时，必须领会清晰原管子（或请求的管子）的机能(是通用三极管、是开关三极管等)、布局(如达林顿管、带阻贴片三极管、组合贴片三极管)或有特别请求(如高反压、低噪声等)及—些首要参数而后从手册(或公司数据手册)找统一机能、功效、布局及参数类似的停止实验或代换，别的，要注重的是任务频次(是MF段、HF段、VHF段或UHF段等)．选用的要知足任务频次的请求。
三极管除能够当作交换旌旗灯号缩小器以外，也能够做为开关之用。严酷提及来，三极管与通俗的机器接点式开关在举措上并不完整不异，可是它却具备一些机器式开关所不的特色。开关三极管处于饱和导通状况的特点是发射结，集电结均处于正向偏置。
而处于缩小状况的三极管的特点是发射结处于正向偏置，集电结处于反向偏置。这也是能够操纵电压表测试发射结，集电结的电压值鉴定三极管任务状况的道理。开关三极管恰是基于三极管的开关特征来任务的。
开关三极管的形状与通俗三极管形状不异，它任务于停止区和饱和区，相称于电路的堵截和导通。因为它具备实现断路和接通的感化，被普遍操纵于各类开关电路中，如常用的开关电源电路、驱动电路、高频振荡电路、模数转换电路、脉冲电路及输出电路等。
当加在三极管发射结的电压大于PN结的导通电压，并且当基极的电流增大到必然水平时，集电极电流不再跟着基极电流的增大而增大，而是处于某必然值四周不再怎样变更，此时三极管落空电流缩小感化，集电极和发射极之间的电压很小，集电极和发射极之间相称于开关的导通状况，即为三极管的导通状况。
负载电阻被间接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，输出电压Vin则节制三极管开关的开启(open)与闭合(closed)举措，当三极管呈开启状况时，负载电流便被阻断，反之，当三极管呈闭合状况时，电流便能够畅通。

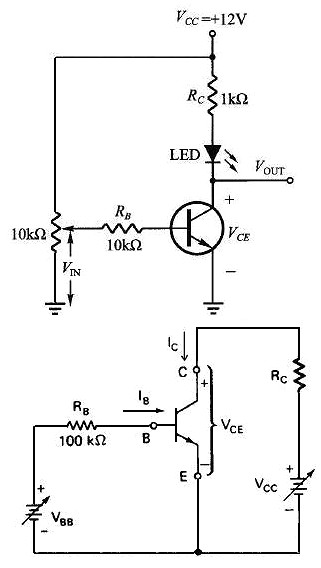

简略贴片三极管开关：电路以下图，电阻RC是LED限流用电阻，以防止电压太高烧坏LED（发光二极管），将输出旌旗灯号 VIN 从0 调到最大 （平分为约20 个距离），察看并记实对的 VOUT 和LED 的亮度。当贴片三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当贴片三极管开关通路时，VOUT = 0.2V ，LED 会亮。
改进贴片三极管开关：因为三极管由停止区过分到饱和区需颠末线性区，开关的结果不会有明白的界限。为使贴片三极管开关的结果明白，可串接两个贴片三极管，电路以下图。一样将输出旌旗灯号 VIN 从0 调到最大 （平分为约20 个距离），察看并记实对应的VOUT 和LED 的亮度。
贴片三极管开关和传统的机器式开关相较，具备以下四大长处﹕
（1）贴片三极管开关不具备勾当接点部份，是以不致有磨损之虑，能够操纵无穷屡次，通俗的机器式开关，因为接点磨损，顶多只能操纵数百万次摆布，并且其接点易受污损而影响任务，是以没法在脏乱的情况下运作，贴片三极管开关既无接点又是密封的，是以无此挂念。
（2）机器式开关的举措速率较通俗的开关为快，通俗开关的启闭时候是以毫秒（ms）来计较的，贴片三极管开关则以微秒（μs）计。
（3）贴片三极管开关不跃动（bounce）景象。通俗的机器式开关在导通的刹时会有疾速的持续启闭举措，而后能力逐步到达不变状况。
（4）操纵贴片三极管开关来驱动电理性负载时，在开关开启的刹时，不致有火花发生。反之，当机器式开关开启时，因为刹时堵截了电理性负载样上的电流，是以电感之刹时感到电压，将在接点上引发弧光，这类电弧不但会腐蚀接点的外表，亦可能形成搅扰或风险。
