结型场效应管标记、布局、道理及首要参数等常识详解

甚么是结型场效应管

结型场效应管标记与布局剖析。结型场效应管（JFET，从英语junction-fet或NIGFET，从英语non-insulated-gate-fet缩写而成）是单极场效应管中**简略的一种。它能够分n沟道或p沟道两种。鄙人面的阐述中首要以n沟道结型场效应管为例，在p沟道结型场效应管中n区和p区和一切电压正负和电流标的目的恰好倒置过去。

结型场效应管标记与布局

结型场效应管标记与布局详解以下:

结型场效应管标记

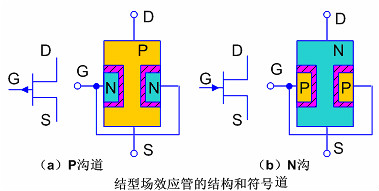

结型场效应管是操纵半导体内的电场效应任务的，分n沟道和p沟道两种。在一块n型半导体的两侧别离分散出两个p型区，构成两个pn结，将两个p型区毗连后构成一个电极g称为栅极，从n型半导体的高低两头各引出一个电极，此中s称为源极，d称为漏极，因为d、s间存在电流通道，故称为n沟道结型场效应管。p沟道结型场效应管的布局与n沟道型近似，它们的布局和电路标记如图所示。

n通道结型场效应管由一个被一个p型搀杂（障碍层）环抱的n型搀杂构成。在n型搀杂上连有汲极（也称漏极，来自英语Drain，是以也称D极）和源极（来自英语Source，是以也称S极）。从源极到汲极的这段半导体被称为n通道。

结型场效应管标记

p区连有闸极（也称栅极，来自英语Gate，是以同样成为G极）。这个极被用来节制结型场效应管，它与n通道构成一个pn二极管，是以结型场效应管与金属-氧化物-半导体场效应管近似，只不过在金属-氧化物-半导体场效应管中不是利用pn结，而是利用肖特基结（金属与半导体之间的结），在道理上结型场效应管与金属-氧化物-半导体场效应管是完整一样的。

结型场效应管标记-首要参数标记

1)夹断电压U。在UD为某一牢固值下（如10V），使QS3251QG即是某一细小电流（如50mA）时，栅一源极间所加的偏压即为夹断电压，用U，表现。

2)饱和漏极电流，D在栅一源极之间的电压UG。=0的前提下，且U>U，时，对应的漏极电流称为饱和漏极电流，用，D表现，它是结型场效管所能输入的最大电流。

3)直流输入电阻Rc。直流输入电阻Rc。是在漏一源极间短路的前提下，栅一源极间加必然电压时，栅一源极间的直流电阻，用Rc。表现。

4)低频跨导当UD。为某一牢固数值时，漏极电流的细小变更量与其对应的栅一源电压UG。的细小变更量之比为跨导。反应了栅源电压UG。对漏极电流，D的节制感化（相称于通俗晶体管的），单元是mS（毫西）。须要指出的是，跨导g。与管子的任务电流有关，D越大，g就越大(注：跨导是电阻的倒数，毫安／伏( mA/V)与毫西( mS)表现的是一样的量纲）。

5)最大漏一源电压UD。最大漏一源电压是指漏极与源极之间的最大击穿电压，即管子沟道产生雪崩击穿引发，D急剧回升时的UD。值。UD。的巨细与UG。有关，对N沟道而言，IU。I的值越大，则UD，越小。

结型场效应管道理剖析

结型场效应管标记

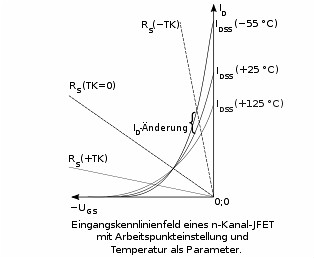

n沟道输入特征曲线场

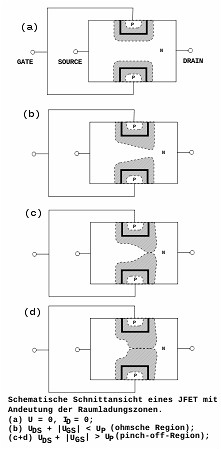

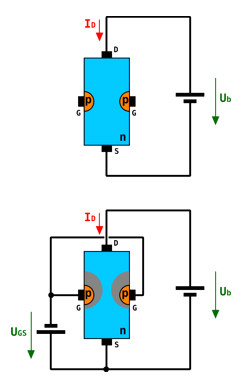

假设栅极不被连上的话n沟道就像一个电阻一样。也便是说在栅极不电压的环境下结型场效应管是导电的。假设栅极与源极连在一路，而源极和汲极之间加上了UDS的电压的话那末流过n沟道的电流随电压不时进步，直到沟道被**夹断地位。这个电压被称为夹断电压Up。即便UDS持续降低，泄电流ID几近稳定。夹断不再进步，而只是横向扩展，也便是说电压的持续进步被沟道接收了。普通来讲这是结型场效应管的任务地区，这个时辰的泄电流被标记为IDSS。全部三极管在这个状况下能够被看成一个恒电流源利用，其电流为IDSS。

结型场效应管标记
