MOS管小电流是甚么？MOS管小电流发烧等题目剖析。MOS管全称金属—氧化物—半导体场效应晶体管或称金属—绝缘体—半导体场效应晶体管，英文名metal oxide semiconductor，属于场效应管中的绝缘栅型，是以，MOS管偶然候又称为绝缘栅场效应管。

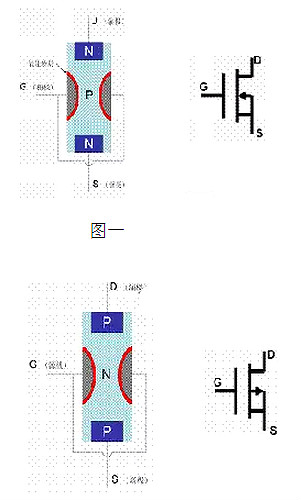

MOS管这个器件有两个电极，别离是漏极D和源极S，不论是图一的N型仍是图二的P型都是一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+/P+区，并用金属铝引出漏极D和源极S。而后在漏极和源极之间的N/P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就组成了一个N/P沟道（NPN型）加强型MOS管。
mos管，做电源设想，或做驱动方面的电路，不免要用到MOS管。MOS管有良多品种，也有良多感化。做电源或驱动的利用，固然便是用它的开关感化。

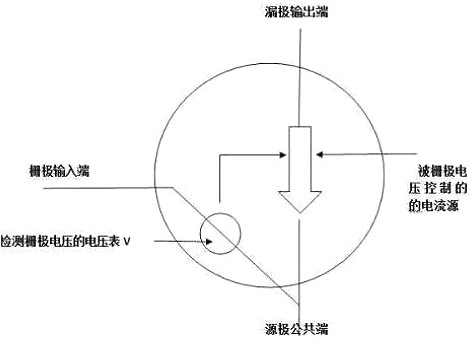

不论N型或P型MOS管，其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由过程加在栅极上的电压节制器件的特征，不会发生像三极管做开关时的因基极电流引发的电荷存储效应，是以在开关利用中，MOS管的开关速率应当比三极管快。其首要道理如图：

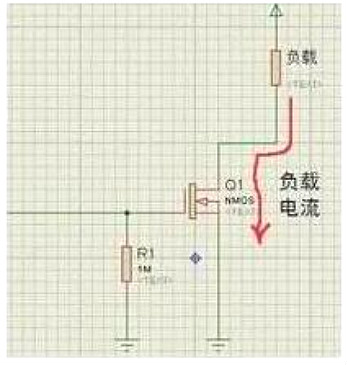

在开关电源中常用MOS管的漏极开路电路，如图2漏极一成不变地接负载，叫开路漏极，开路漏极电路中不论负载接多高的电压，都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关利用的电路情势比拟多了。
NMOS管的开路漏极电路
在开关电源利用方面，这类利用须要MOS管按期导通和关断。比方，DC-DC电源中常用的根基降压转换器依靠两个MOS管来履行开关功效，这些开关瓜代在电感里存储能量，而后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次，由于频次越高，磁性元件能够更小更轻。在普通任务时代，MOS管只相称于一个导体。是以，咱们电路或电源设想职员最关怀的是MOS的最小传导耗损。
咱们常常看MOS管的PDF参数，MOS管束造商接纳RDS（ON）参数来界说导通阻抗，对开关利用来讲，RDS（ON）也是最重要的器件特征。数据手册界说RDS（ON）与栅极（或驱动）电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS（ON）是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的，渐渐降低的结温也会致使RDS（ON）的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热能力。RθJC的最简略的界说是结到管壳的热阻抗。
MOS管小电流发烧缘由总结以下：
1、电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。
2、频次太高，首要是偶然过度寻求体积，致使频次进步，MOS管上的耗损增大了，以是发烧也加大了。
3、不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。
4、MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
1、做好MOS管的散热设想，增加充足多的赞助散热片。
2、贴散热胶。
1、在电源电压方面
1）、过流-------延续大电流或刹时超大电流引发的结温太高而销毁；
2）、过压-------源漏过压击穿、源栅极过压击穿；
3）、静电-------静电击穿。CMOS电路都怕静电；
2、在MOS管电源电压方面
1）、漏源电压过大，MOS管烧坏。景象：MOS管D、S两头短路；
2）、漏源电流过大，MOS管烧坏。景象：MOS管D、S两头短路；
3）、栅源电压过大，MOS管烧坏。景象：MOS管G、D、S短路；
3、其余方面
1）、堵转会使机电感到电动势降低，使机电电流大增过流掩护太痴钝；
2）、同时导通；
3）、功率过大；
4）、散热缺乏；
5）、频次太高；
6）、MOS管内阻未充实斟酌，致使开关阻抗增大；
4、会对MOS管形成的影响
1）、MOS管吸附尘埃，转变线路间的阻抗，影响MOS管的功效和寿命。
2）、因电场或电流粉碎元件绝缘层和导体，使MOS管不能任务（完整粉碎）。
3）、因刹时的电场软击穿或电流发生过热，使MOS管受伤，虽仍能任务，可是寿命受损。
