可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具备体积小、效力高、寿命长等长处。在主动节制体系中，可作为大功率驱动器件，完成用小功率控件节制大功率装备。它在交直流机电调速体系、调功体系及随动体系中获得了普遍的操纵。
可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在布局上相称于两个单向可控硅反向毗连，这类可控硅具备双领导通功效。其通断状况由节制极G决议。在节制极G上加正脉冲(或负脉冲)能够使其正向(或反向)导通。这类装配的长处是节制电路简略，不反向耐压题目，是以出格合适做交换无触点开关操纵。
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例：结型场效应管（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输出电阻高、噪声小、功耗低、静态范围大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。
场效应管（FET）是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。
因为它仅靠半导体中的大都载流子导电，又称单极型晶体管。
可控硅与场效应管的区分中布局也是大不不异的，此刻来看看他们在布局上的区分。

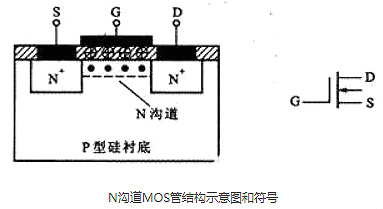

MOS场效应三极管分为：加强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道加强型MOSFET的布局表现图和标记见上图。此中：电极 D（Drain） 称为漏极，相称双极型三极管的集电极；
电极 G（Gate） 称为栅极，相称于的基极；
电极 S（Source）称为源极，相称于发射极。
N沟道加强型MOS场效应管布局
在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体表面笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就构成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

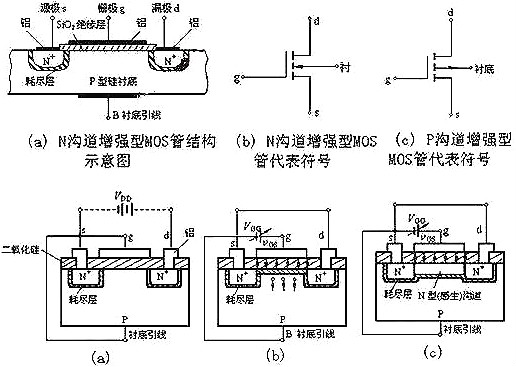

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
N沟道加强型MOS场效应管的任务道理
（1）vGS对iD及沟道的节建造用
① vGS=0 的情况
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面临面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不论vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候漏极电流iD≈0。
② vGS>0 的情况
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体表面的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。
排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，构成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底表面。
（2）导电沟道的构成：
当vGS数值较小，吸收电子的才能不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底表面层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底表面便构成一个N型薄层，且与两个N+区相连通，在漏——源极间构成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体表面的电场就越强，吸收到P衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。
起头构成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能构成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道构成。这类必须在vGS≥VT时才能构成导电沟道的MOS管称为加强型MOS管。沟道构成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。
vDS对iD的影响

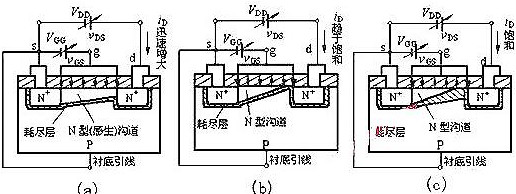

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。
漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一真个电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS），跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。
N沟道耗尽型MOS场效应管的根基布局
（1）布局：
N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。
（2）区分：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才呈现导电沟道。
（3）缘由：

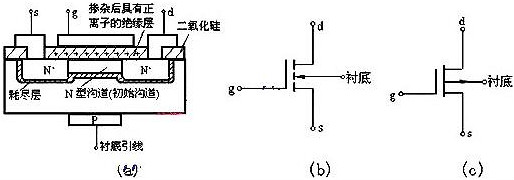

制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底表面也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。
若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的情况下任务。尔后者在vGS=0，vGS>0。
P沟道耗尽型MOSFET
P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。
布局

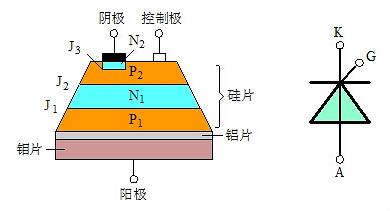

不论可控硅的形状若何，它们的管芯都是由P型硅和N型硅构成的四层P1N1P2N2布局。见下图。它有三个PN结（J1、J2、J3），从J1布局的P1层引出阳极A，从N2层引出阴级K，从P2层引出节制极G，以是它是一种四层三真个半导体器件。
可控硅布局表现图和标记图
任务道理

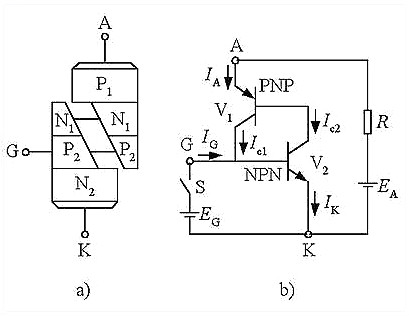

可控硅是P1N1P2N2四层三端布局元件，共有三个PN结，阐发道理时，能够把它看做由一个PNP管和一个NPN管所构成，其等效图解以下图所示。
双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这类器件在电路中能够完成交换电的无触点节制，以小电流节制大电流，具备无火花、举措快、寿命长、靠得住性高和简化电路布局等长处。

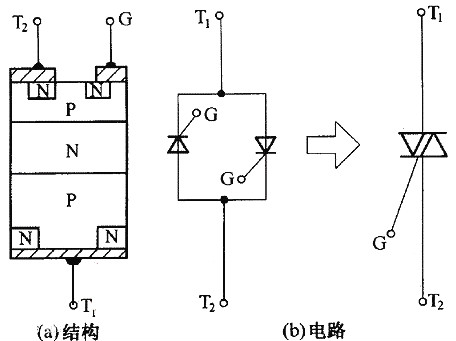

从表面上看，双向可控硅和通俗可控硅很类似，也有三个电极。可是，它除此中一个电极G仍叫做节制极外，别的两个电极凡是却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的标记也和通俗可控硅差别，是把两个可控硅反接在一路画成的，以下图2所示。

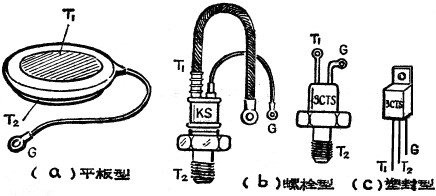

它的型号，在我国普通用“3CTS”或“KS”表现；外洋的材料也有用“TRIAC”来表现的。双向可控硅的规格、型号、形状和电极引脚摆列依出产厂家差别而有所差别，但其电极引脚大都是按T1、T2、G的顾序从左至右摆列(察看时，电极引脚向下，面临标有字符的一面)。市场上最罕见的几种塑封形状布局双向可控硅的形状及电极引脚摆列以下图所示。
经常利用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、操纵小晶闸管触发大晶闸管的触发电路，等等。
可控硅的首要参数有：
1、 额外通态均匀电流IT 在必然前提下，阳极---阴极间能够持续经由过程的50赫兹正弦半波电流的均匀值。
2、 正向阻断峰值电压VPF 在节制极开路未加触发旌旗灯号，阳极正向电压还未跨越导能电压时，能够反复加在可控硅两真个正向峰值电压。可控硅蒙受的正向电压峰值，不能跨越手册给出的这个参数值。
3、 反向阻断峰值电压VPR 当可控硅加反向电压，处于反向关断状况时，能够反复加在可控硅两真个反向峰值电压。操纵时，不能跨越手册给出的这个参数值。
4、 触发电压VGT 在划定的情况温度下，阳极---阴极间加有必然电压时，可控硅从关断状况转为导通状况所需要的最小节制极电流和电压。
5、 保持电流IH 在划定温度下，节制极断路，保持可控硅导通所必需的最小阳极正向电流。很多新型可控硅元件接踵问世，如适于高频操纵的疾速可控硅，能够用正或负的触发旌旗灯号节制两个方领导通的双向可控硅，能够用正触发旌旗灯号使其导通，用负触发旌旗灯号使其关断的可控硅等等。
(1)转移特征：栅极电压对漏极电流的节建造用称为转移特征。
(2)输出特征： UDS与ID的干系称为输出特征。
(3)结型场效应管的缩小感化：结型场效应管的缩小感化普通指的是电压缩小感化。
1：小功率塑封双向可控硅凡是用作声光控灯光体系。额外电流：IA小于2A。
2：大；中功率塑封和铁封可控硅凡是用作功率型可控调压电路。像可调压输出直流电源等等。
3：大功率高频可控硅凡是用作产业中；高频熔炼炉等。
场效应管（fet）是电场效应节制电流巨细的单极型半导体器件。在其输出端根基不取电流或电流极小，具备输出阻抗高、噪声低、热不变性好、制作工艺简略等特色，在大范围和超大范围集成电路中被操纵。
场效应器件凭仗其低功耗、机能不变、抗辐射才能强等上风，在集成电路中已有逐步代替三极管的趋向。但它仍是很是娇贵的，固然大都已内置了掩护二极管，但略不注重，也会破坏。以是在操纵中仍是谨慎为妙。
