vmos管是甚么，vmos管全称V-groove metal-oxide semiconductor，或功率场效应管，其全称为V型槽MOS场效应管。

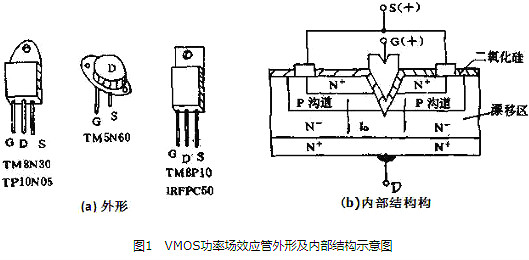

VMOS功率场管的外形和外部布局表示图如图1所示，图1(b)为P沟道VMOS管栅极做成V形槽状，使得栅极外表和氧化膜外表的面积较大，有益于大电流节制，栅极依然与漏、源极是绝缘的，是以VMOS管也是绝缘栅场效应管。漏极D从芯片上引出。与MOS管比拟，—是源极与南北极的面积大，二是垂直导电(Mos管是沿外表程度导电)，两者决议了VMOS管的漏极电流ID比MOS管大。电流ID的流向为：从重搀杂M+型区源极动身，经由过程P沟道进入轻搀杂N-漂移区，而后到达漏极。这类管于的耐压高、功率大，被普遍用于缩小器、开关电源和逆变器中，利用时要注重加装散热器，以避免烧杯管子。
vmos管是甚么，按照布局的差别，vmos管分为两大类：
VMOS管，即垂直导电V形槽MOS管；
VDMOS管，即垂直导电双分散MOS管。
它们的布局别离如图1-15（a）、（b） 所示，此中（a）为VVMOS布局剖面图，（b）为VDMOS布局剖面图。上面以VVMOS布局为例，申明一下VMOS管的组成。
取得垂直沟道的一种体例是组成穿入硅外表的V形槽，起头时在N+衬底上天生一个N-内涵层，在此内涵层内遏制一次搀杂颇轻的P型沟道体分散，随后是一次N+源区分散。而后刻蚀出V 形槽，并使它延长进入到N-内涵层内。最初发展氧化袒护层。再经由过程金属化供给栅极及别的所需的毗连。包含N+源区与P沟道体之间的毗连。
按导电沟道别离，VMOS管可分为N沟道型和P沟道型两种，可与双极晶体管的npn型和pnp型绝对应。
作为一个例子，图1-16 画出N沟道加强型VMOS管的输入特征曲线。从外形上看，它与双极晶体管的输入特征类似。但内含不一样，这是由VMOS管的根基特征决议的。VMOS管输入特征中的每条曲线是以栅源电压Ugs为参变量画出的，面双极晶体管输入特征的每条曲线是以基极电流Ib为参变量画出的。
（1）鉴定栅极G
将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与别的两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为G极，因为它和别的两个管脚是绝缘的。
（2）鉴定源极S、漏极D
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（通俗为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
（3）丈量漏-源通态电阻RDS（on）
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。
因为测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
（4）查抄跨导
将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。

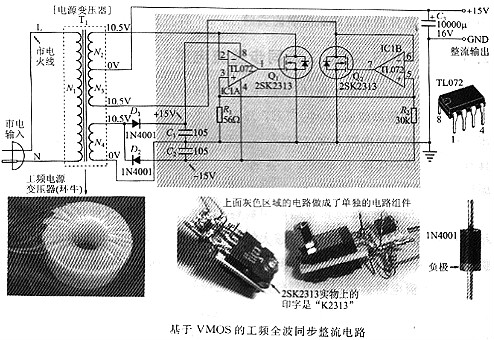

VMOS尝试：工频同步整流电路
这个电路实际上很少见，可是对入门实际却比拟合用。
VMOS之以是能成为MOSFET甚至FET的利用支流，首要启事是低电压规格的饱和导通电阻非常低，远低于二极管的压降，在高压大电流的利用中具备无可比拟的上风，也是便携装备的首选，就像木书第l章的图1.3闪现的那样，它的低阻特征非常有效。
VMOS的高压、低饱和导通电阻特征的首要利用有两方面，一是DC-DC开关电源，加上它的高速特征，能够大幅度前进电路效力并减小体积；二是同步整流，能够有效前进电路效力，出格是低输入电压电路的效力。
同步整流电路是利用有源器件来替换二极管，用自动伺服节制电路来节制有源器件的开关来仿照二极管遏制整流的电路。因为BJT、IGBT等有源器件在饱和压降方面与二极管比拟j1上风，因此今朝常说的同步整流电路，的确都是基于VMOS的，在30V之内的输入电压规格的电源中，同步整流都有功耗方面的上风，并且输入电压越低，这个上风越大。比拟典范的罕见例子是PC。
同步整流电路大都用于开关电源，即高频整流电路，鲜有效于丁频电路的，这首要是因为同步整流电路的电路庞杂，资本比二极管整流要高良多。并且，VMOS所能合用的上作频次（兆赫兹级别）与市电工频(50/60Hz)比拟，实在是有点牛鼎烹鸡了。
不过，恰是因为这个频次太低了，因此咱们才有能够将电路尽能够简略化，如许咱们就有能够在入门的时候休会到同步整流的上风了。并且，同步整流小但功耗低，整流器件的导通电阻对外电路而言，是电源外部的一局部，在良多利用中，低内阻电源也足非常有效的。
在音频利用中，为了寻求低内阻，功放电路的电源经常用快规复二极管和肖特基二极管来替换通俗整流二极管，前级电路则经常接纳有源伺服和并联稳压电路（固然另有寻求低纹波的需要），单从内阻目标来看，同步整流的目标要较着优于上述体例。
为了寻求电路的简略化，上面这个尝试电路在合用化方面能够不是那末完善（如上图），可是也足以闪现同步整流的上风。
（1）VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。
（2）有多数VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。
（3）今朝市场上另有一种VMOS管功率模块，专供交换机电调速器、逆变器利用。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。
（4）此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。
（5）利用VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。
