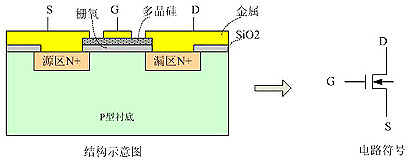

MOSFET管粉碎的缘由首要有哪些？MOSFET,是一种能够普遍利用在摹拟电路与数字电路的场效晶体管，MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。
若是在漏极-源极间外加超越器件额外VDSS的电涌电压，并且到达击穿电压V(BR)DSS （按照击穿电流其值差别），并超越必然的能量后就产生粉碎的景象。

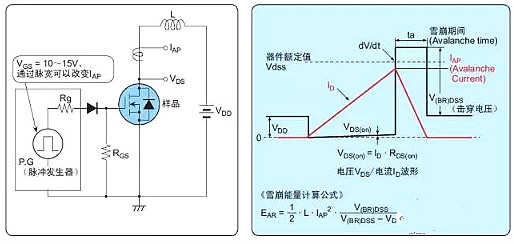

在介质负载的开关运转断开时产生的回扫电压，或由漏磁电感产生的尖峰电压超越功率MOSFET的漏极额外耐压并进入击穿区而致使粉碎的形式会引发雪崩粉碎。
典范电路以下：

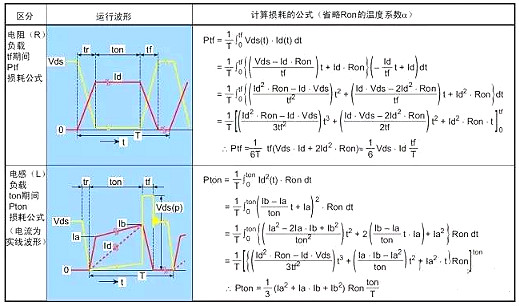

由超越宁静地区引发发烧而致使的。发烧的缘由分为直流功率和瞬态功率两种。
直流功率缘由：外加直流功率而致使的消耗引发的发烧
1、导通电阻RDS(on)消耗（低温时RDS(on)增大，致使必然电流下，功耗增添）
2、由泄电流IDSS引发的消耗（和其余消耗比拟极小）
瞬态功率缘由：外加单触发脉冲
1、负载短路
2、开关消耗（接通、断开） *（与温度和任务频次是相干的）
3、内置二极管的trr消耗（高低桥臂短路消耗）（与温度和任务频次是相干的）
器件一般运转时不产生的负载短路等引发的过电流，构成刹时部分发烧而致使粉碎。别的，因为热量不相配或开关频次太高使芯片不能一般散热时，延续的发烧使温度超越沟道温度致使热击穿的粉碎。
在DS端间组成的寄生二极管运转时，因为在Flyback时功率MOSFET的寄生双极晶体管运转，致使此二极管粉碎的形式。
此粉碎体例在并联时特别轻易产生

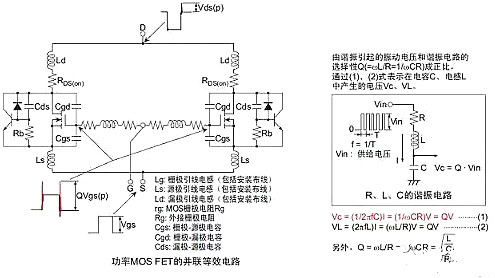

在并联功率MOS FET时未拔出栅极电阻而间接毗连时产生的栅极寄生振荡。高速频频接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg构成的谐振电路上产生此寄生振荡。当谐振前提(ωL=1/ωC)建立时，在栅极-源极间外加远弘远于驱动电压Vgs(in)的振动电压，因为超越栅极-源极间额外电压致使栅极粉碎，或接通、断开漏极-源极间电压时的振动电压经由过程栅极-漏极电容Cgd和Vgs波形堆叠致使正向反应，是以能够会因为误举措引发振荡粉碎。

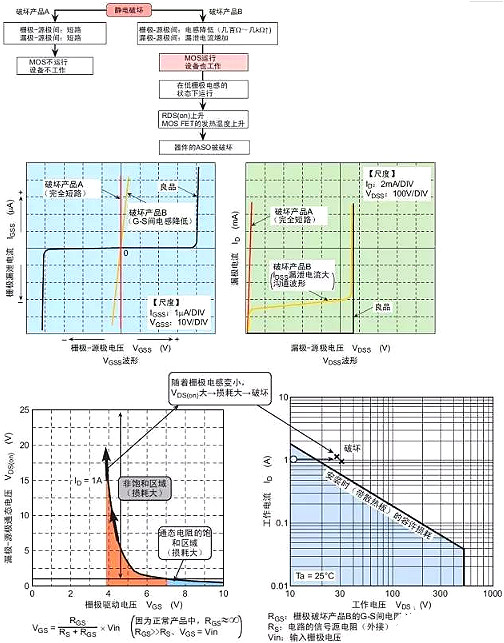

首要有因在栅极和源极之间若是存在电压浪涌和静电而引发的粉碎，即栅极过电压粉碎和由上电状况中静电在GS两头（包含装置和和测定装备的带电）而致使的栅极粉碎
MOSFET管作为电子开关利用时，因为只靠多子导电，不存在如BJT三极管因基极电流引发的电荷贮存效应，以是MOS管的开关速率要比三极管快，作为开关管常常用于高频大电流场所，比方开关电源顶用到的MOS管便是任务在高频大电流状况。
场效应管开关和BJT三极管开关比拟能够在很小的电压和电流下任务，更轻易集成在硅片上，以是在大范围集成电路中有很普遍的利用。
场效应管的首要感化是缩小、恒流、阻抗变更、可变电阻和电子开关等。
