三相异步电念头接线图及正反转接线实图讲授

三相异步电念头

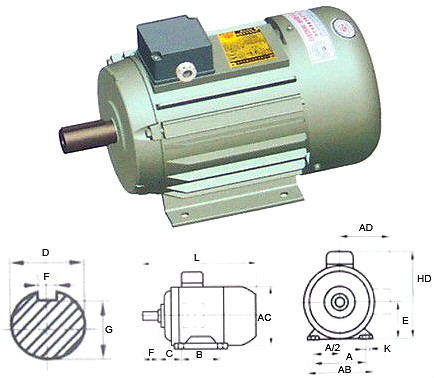

三相异步电念头接线图及正反转接线实图讲授，三相异步机电，是感到电念头的一种，是靠同时接入380V三相交换电流（相位差120度）供电的一类电念头，因为三相异步电念头的转子与定子扭转磁场以不异的标的目的、差别的转速成扭转，存在转差率，以是叫三相异步电念头。三相异步电念头转子的转速低于扭转磁场的转速，转子绕组因与磁场间存在着绝对活动而产生电动势和电流，并与磁场彼此感化产生电磁转矩，完成能量变更。

与单相异步电念头比拟，三相异步电念头运转机能好，并可节流各类资料。按转子布局的差别，三相异步电念头可分为笼式和绕线式两种。笼式转子的异步电念头布局简略、运转靠得住、分量轻、价钱自制，获得了普遍的利用，其首要错误谬误是调速坚苦。绕线式三相异步电念头的转子和定子一样也设置了三相绕组并经由进程滑环、电刷与内部变阻器毗连。调理变阻器电阻可以或许改良电念头的起念头能和调理电念头的转速。

三相异步电念头的任务道理

当向三相定子绕组中通入对称的三相交换电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针标的目的扭转的扭转磁场。因为扭转磁场以n1转速扭转，转子导体起头时是运动的，故转子导体将切割定子扭转磁场而产生感到电动势（感到电动势的标的目的用右手定章鉴定）。因为转子导体两头被短路环短接，在感到电动势的感化下，转子导体中将产生与感到电动势标的目的根基分歧的感生电流。转子的载流导体在定子磁场中遭到电磁力的感化（力的标的目的用左手定章鉴定）。电磁力对转子轴产生电磁转矩，驱动转子沿着扭转磁场标的目的扭转。

经由进程上述阐发可以或许总结出电念头任务道理为：当电念头的三相定子绕组（各相差120度电角度），通入三绝对称交换电后，将产生一个扭转磁场，该扭转磁场切割转子绕组，从而在转子绕组中产生感到电流（转子绕组是闭合通路），载流的转子导体在定子扭转磁场感化下将产生电磁力，从而在机电转轴上组成电磁转矩，驱动电念头扭转，并且机电扭转标的目的与扭转磁场标的目的不异。

三相异步电念头接线图-三相异步电念头的根基接线

三相异步电念头绕组出来的六根线可以或许分为两种最根基的接法：三角形△接法和星形接法。

六根线=三个机电绕组=三个首端+三个尾端，万用表丈量同绕组首尾端雷同，即：U1—U2，V1—V2，W1—W2。

1、三相异步机电三角形△接法。

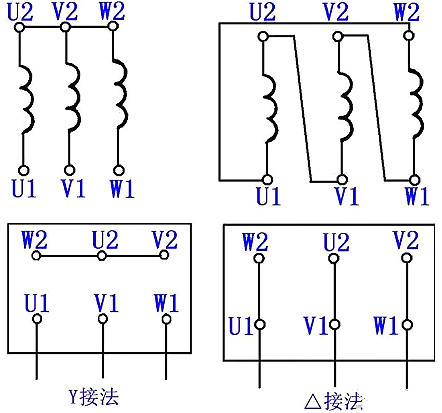

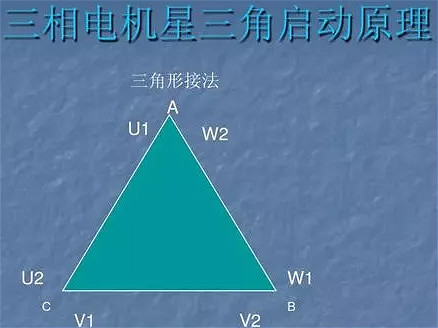

三角形△接法便是将三个绕组首尾端顺次相连，组成三角形，如图所示：

2、三相异步电念头的星形接法

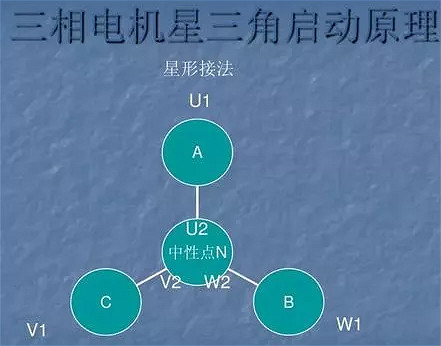

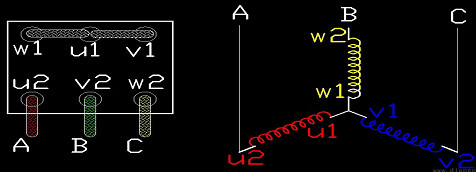

星形接法便是将三个绕组的尾端或首审察连，别的三根线作为电源接线。如图所示接法：

3、三相异步电念头既可以或许做星形接法，也可以或许做三角形△接法，机电端盖接线图或机电铭牌会有申明。

三相异步电念头接线图之图文讲授

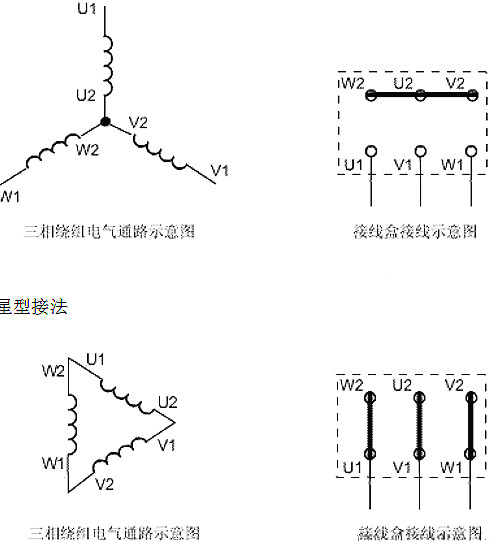

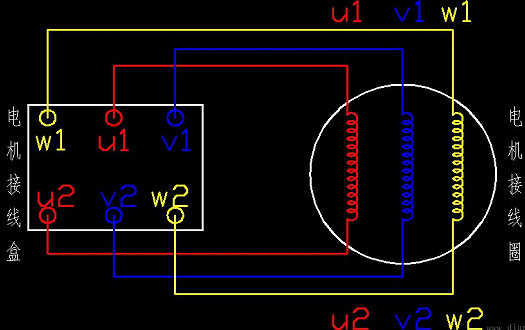

相电念头接线盒 三相异步电念头y接时，接线盒里，毗连片的毗连体例 三相异步电念头角接时，接线盒毗连片的毗连体例 进修三相异步电念头的两种接法。。

三相电念头接线盒

三相异步电念头y接时，接线盒里，毗连片的毗连体例

三相异步电念头角接时，接线盒毗连片的毗连体例

三相异步电念头的两种解法：星型接法和三角解法。

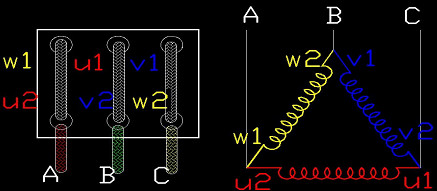

三角接法

在蒙受不异电压及不异线径的绕组线圈中，星型接法比三角型接法每相匝数少根号3倍(1.732倍)，功率也小根号3倍。制品机电的接法已牢固为蒙受电压380V，普通不适合变动。只需三相电压级别与普通380V差别时才转变接法，如三相电压220V级别时，原三相电压380V星型接法改成三角型接法就可以合用；如三相电压660V级别时，原三相电压380V三角型接法改成星型接法就可以合用，其功率稳定。普通小功率机电是星型接法，大功率的是三角接法。

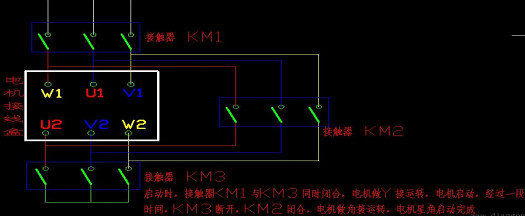

额外电压下，应当利用三角形毗连的电念头，若是改成星形毗连，则属于降压运转，电念头功率减小，启动电流也削减。额外电压下，应当利用星形毗连的电念头，是不许可的。大功率机电(三角型接法)起动时的电流很大，为了削减起动电流对线路的打击，普通接纳降压起动，原三角型接法运转改成星型接法起动便是此中一种体例，星型接法起动后转换回三角型接法运转。

三相异步电念头接线图-正反转接线实图

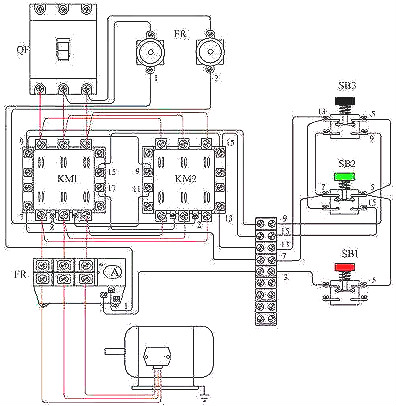

三相异步电念头正反转接线什物图：

机电要完成正反转节制，将其电源的相序中肆意两绝对换便可（咱们称为换相），凡是是V相稳定，将U相与W绝对换理器，为了保障两个打仗器举措时可以或许靠得住更调电念头的相序，接线时应使打仗器的上口接线坚持分歧，在打仗器的下口调相。因为将两相相序对换，故须确保二个KM线圈不能同时得电，不然会产生严峻的相间短路毛病，是以必须接纳联锁。

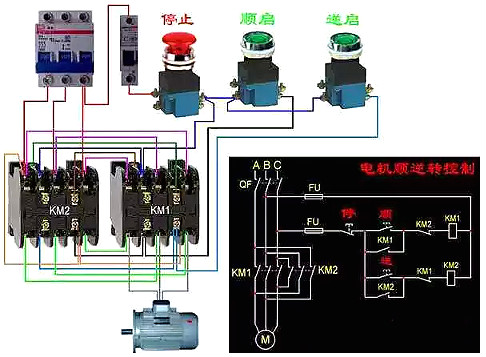

为宁静起见，常接纳按钮联锁（机器）与打仗器联锁（电气）的两重联锁正反转节制线路（以下图所示）；利用了按钮联锁，即便同时按下正反转按钮，调相用的两打仗器也不能够同时得电，机器上防止了相间短路。别的，因为利用的打仗器联锁，以是只需此中一个打仗器得电，其长闭触点就不会闭合，如许在机器、电气两重联锁的利用下，机电的供电体系不能够相间短路，有用地掩护了机电，同时也防止在调相时相间短路形成变乱，烧坏打仗器。

图中主回路接纳两个打仗器，即正转打仗器KM1和反转打仗器KM2。当打仗器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电念头。当打仗器KM1的三对主触头断开，打仗器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电念头，电念头就向相反标的目的动弹。电路请求打仗器KM1和打仗器KM2不能同时接通电源，不然它们的主触头将同时闭合，形成U、W两相电源短路。为此在KM1和KM2线圈各自歧路中彼此串连对方的一对赞助常闭触头，以保障打仗器KM1和KM2不会同时接通电源，KM1和KM2的这两对赞助常闭触头在线路中所起的感化称为联锁或互锁感化，这两正向启动进程对赞助常闭触头就叫联锁或互锁触头。
