道理图标记大全及若何将道理图标记画得浅显易懂详解

道理图观点

道理图标记，本文首如果讲若何将道理图标记画得浅显易懂？由道理图延长下去会触及到PCB layout，也便是PCB布线，固然这类布线是基于道理图来做成的，经由进程对道理图的阐发和电路板其余前提的限定，设想者得以肯定器件的地位和电路板的层数等。

而反向研讨范畴则恰好相反，泰斗科技、深圳智微科技等反向研讨机构在赞助客户停止反向研讨的使命中，普通是先经由进程扫描，描线等体例将PCB文件完善克隆出来，将电路板上面的线路停止清楚精确的描画，而后按照所描画的脚位毗连干系反推出电路板的道理图从而对设想者的设想思绪加以进修利用或在不原始道理图的环境下经由进程这类体例停止电路板的维修等使命。

道理图的建造

对道理图的建造，差别的手艺职员有自身的体例，这一点不一个统一的规范，你所习气的也许你以为是最好的，可是别人不习气的话就会感觉很烂。

不论是被用作在反向研讨中阐发线路板道理和产物使命特点这些产物自身的功效特点，仍是被从头作为正向设想中的PCB设想根本和按照来利用，PCB道理图都有着其特别的感化。最主要的，在产物的调试、维修及改良进程中起着不可或缺的感化。

道理图标记大全及若何将道理图标记画得浅显易懂详解

CAD软件包罗的上万种标记只是你从头绘制它们的根本。好的道理图应当有可展望的旌旗灯号流向。这个流向请求输入局部位于左侧和上边，输入局部位于右侧和下边。固然这并非铁板一块，但若是你但愿其余工程师一眼就能够或许懂得你的道理图，遵守这个法则就很是主要。若是我大声对你喊叫，“区分甚么有做如许？”这类语法布局明显让人难明，但若是我按从右到左的挨次说，“如许做有甚么区分？”那末你顿时就能够或许懂得了。固然良多半导体公司赚了良多钱，并供给良多撑持，但良多时辰他们专一于芯片外部，而做不到准确的道理图流向(图1)。

道理图标记

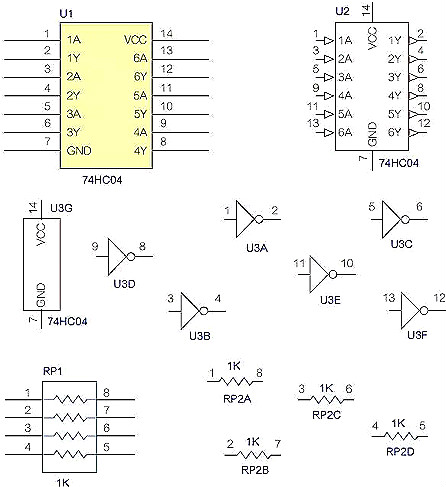

图1：今朝良多公司画的道理图标记仿照的是元件的引脚图，而不是旌旗灯号流向。图1中的六反相器U1不是很合用。它将6个反相器分化在一个标记中，并且左侧和右侧都有输入输入。引脚长度也不须要那末长。U2这个标记略微好一些，输入都在左侧，输入都在右侧。像我如许一把年数的人不爱好玄色背景，由于颠末六次口角拷贝黄色会变成玄色，从而让你没法看清任何工具。我建立的U3由差别元件构成(异构元件)，包含6个不异的元件和表现电源与地的第7个元件。排阻RP1是很是笨拙的画法，当这些电阻应当处于道理图上差别地位时很轻易把道理图弄得一团糟。RP2显现了异构元件在这类时辰的感化。

一些半导体公司接纳ANSI标记画逻辑器件，这明显是由缺少阐发的线性思惟的人发现的，而不是摹拟工程师眼中的图形化思惟(图2)。

道理图标记

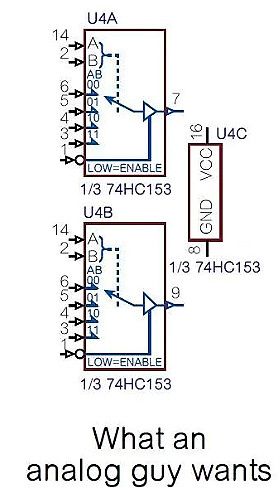

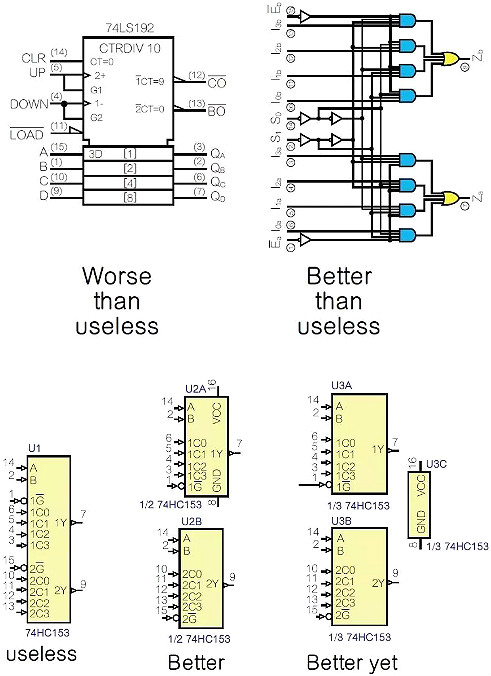

图2：良多工程师都不爱好ANSI/IEEE逻辑标记画法，这些标记的确长短徒有益，而又害之。显现现实的逻辑标记稍好一些。CAD软件包中附带的元件根基上是不用的。较好的做法是将元件一分为二。更好的做法是将电源自力出来，如许就不会弄乱旌旗灯号流向。摹拟工程师最想要的是在元件外部略微画一些能表现其功效的图案。对多元件封装来讲(比方良多逻辑门)，道理图标记须要分化开来，由于你很少会在道理图的统一个处所利用全数这些元件。这个准绳一样合用于双路或四路运放。元件标记能够或许接纳德·摩根等效标记(图3)。我很是佩服那些能够或许经由进程布尔抒发式来懂得电路使命的工程师，但我仍是爱好图形化的抒发体例——经由进程图形能够或许设想位于D锁存器中的比特，或多路复用器间断言给定输入的引脚。

道理图标记

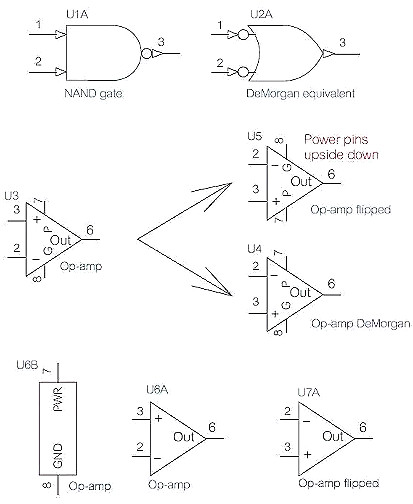

图3：早在1995年，OrCAD 9就许可用德·摩根等效标记表现与非(NAND)门。Altium/CircuitStudio能够或许让用户给元件分派差别的“形式”完成不异的使命。若是你想画一个“引脚上负下正”形式的运放标记就很是便利。若是不等效标记，若是你想垂直翻转一个元件，也会把正电源放到下边，把地放到上边去。经由进程挪用绘制的德·摩根等效标记，你能够或许互换输入引脚，同时坚持电源和地的地位稳定。处理这个题目的别的一种体例是建造一个具备自力电源的异构元件(U6)。此刻你能够或许垂直翻转运放，将负引脚放到上面来。某个年月的道理图法式呈现于如许一个期间：PCB上大约有40个14引脚的逻辑芯片，每一个芯片配一个去耦电容，再加上一个卡缘毗连器。在1985年，DOS OrCAD乃至不能画三角形。

这是阿谁年月的范围，也是阿谁年月须要担忧的事。那时良多公司感觉PCB上只要一个电源，即VCC(两个“C”代表“大众集电极”，由于一切这些逻辑门都奉送电源给良多晶体管的集电极)。是以PCB只须要VCC和地。CAD公司的法式员乃至以为不须要在芯片上显现电源引脚。他们只是发现了“零长度”引脚，而后幅员设设法式会将一切不异名字的引脚毗连在一路。法式员以为工程师利用最初天生收集表的道理图的确太蠢了。说到地，“大众端”或“回流端”实在更贴切，除非你的电路毗连到墙上插座的大地引脚(图4)。我认可这只是小我爱好，但我爱好美国气概的电源和电阻标记，在晶体管和MOSFET上有个圆圈，且MOSFET清楚地唆使了N沟道或P沟道范例。

道理图标记

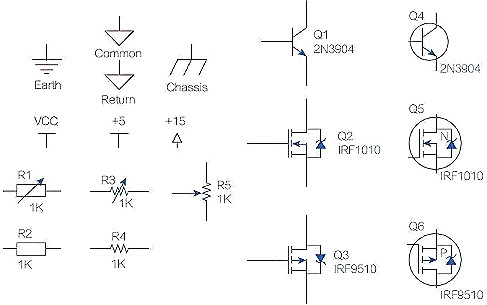

图4：地、电源、电阻、晶体管和MOSFET等各类元件标记。我碰着过一名传授，若是他看到你在汽车收音机道理图上有大地标记，会给你不合格的鉴定。汽车底盘是一种差别的标记，不论Altium叫它大地，仍是你在大大都PCB上利用的三角标记，都象征着大众端或回流端。我小我的爱好是利用箭头代表电源，我也没碰到过哪一名工程师爱好R1和R2那样欧洲画法的电阻，乃至Altium里的可变电阻标记R3也不意思，除非它有三个脚，或在封装上把两个脚短接在一路。我也爱好晶体管上的圆圈、短引脚、字母N或P清楚地显现MOSFET的范例，和有助于显现管子范例的栅极引脚，能够或许翻转的P沟道范例，以便源极位于上面，由于更多的正电源也在上面。我很赏识Altium/CircuitStudio显现体二极管。

在古代设想中，电源和地引脚不可见带来的题目是，当幅员封装的电源毗连毛病时电路常常会烧掉。常常会烧。这是一个很严重的题目，由于你能够有多个带电源的层，而从头做PCB乃至从头搭建原型是很坚苦的。基于这个来由，咱们良多人会把电源引脚明白地画出来。对像四运放如许的多元件封装来讲有三种体例来完成(图5)。第一种体例是你能够或许将电源引脚画在每一个元件上。第二种体例是只将电源引脚画在此中一个元件上，这时候要确保将一切未用元件也都放到道理图上。第三种体例是将四运放设想成由5个元件构成的异构封装，包含4个自力的运放和一个零丁的电源与地引脚元件。

这类体例的长处是你能够或许将电源与地元件和一切去耦电容放在一路。错误谬误是你能够忘了放电源与地元件，由此带来的灾害是器件不供电而不是接错电源。一个技能是将电源引脚作为封装中的第一个元件，如许当你安排这个元件时第一个放的便是电源。不论若何，你都应当将一切元件都放到道理图中去，以便给未用元件适合的偏置，避免它们发生振荡。

道理图标记

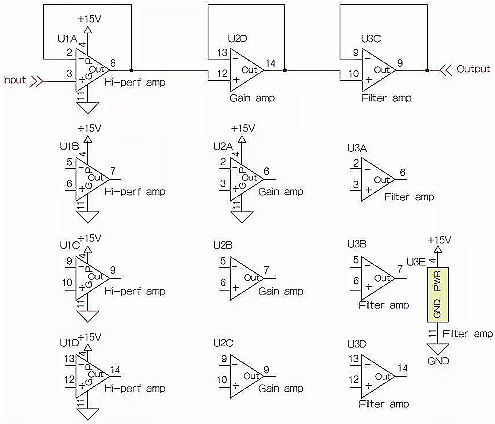

图5：电源和地不要利用零长度的引脚。相反，最好在U1的每一个元件上画出电源引脚。你也能够或许只在封装的某个元件上画电源引脚，但要确保一切元件都被安排，如许你就不会忘了毗连电源(U2)。U3封装则是利用了一个零丁的“元件”来画电源和地。如许做的长处是你能够或许翻转运放，按照电路须要矫捷地将负引脚放在正引脚的上面或上面。十几年前Cadence的OrCAD中就有这些异构元件了，这类体例还能够或许将毗连器分化成多少块。如许做一样是为了坚持道理图的旌旗灯号流向，确保每根线毗连准确的毗连器(图6)。此刻你能够或许确保你的道理图流向是从左到右的，使得其余工程师懂得起来加倍轻易，也能让你在5年后再看时加倍轻易懂得。

道理图标记

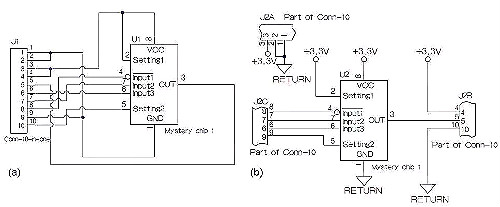

图6：若是你将毗连器只画成一个元件标记，会使得道理图很乱(a)。经由进程利用OrCAD中的异构元件功效，或Altium/CircuitStudio中的元件“形式”，你能够或许将毗连器分化开来，以便道理图的流向更清楚更轻易懂得(b)。别的一个斟酌是若何将诸如开关电源芯片如许的庞杂元件画清楚。即便你将输入移到左侧，输入移到右侧，依然很难明得这类元件的使命道理。针对这类环境，你能够或许在标记框中画一个简略的图，用来表现这个元件的功效。不必然是数据手册中的框图，只要简略的表述，以便提示你和其余人这个元件是做甚么的。另有别的一些道理图标记的老例，它们更多的是偏好，而不是好的设想准绳。我很爱好用圆圈将晶体管包围起来。

须要重申的是，那些半导体工程师画的晶体管才不圆圈。我以为圆圈很是有效。一样，我很爱好当走线发生穿插时做一个小的跳接。这就引出了另外一个主要法则：不4向结点。我见过一个传真过去的道理图，怎样都看不出走线是不是只是穿插而不是毗连在一路。

道理图标记

图7：须要注重的是，4向结点是道理图中的忌讳。Altium/CircuitStudio有发生跳接的选项，也有经由进程设置走线偏移消弭穿插结点的功效，比方这个芯片的GND毗连处所示。注重，库元件的左侧是输入，右侧是输入，与你设想的恰好相反。我的做法是利用输入在左侧的法则重画元件标记(图8)。我还利用了自力的电源与地标记，以便削减混乱景象，究竟结果咱们关怀的是旌旗灯号流向。大大都工程师懂得555按时芯片外部的功效。但若是你不晓得，或你以为浏览该道理图的人不晓得，那末你能够或许在元件外部画上一些或一切框图。Altium/CircuitStudio许可你在道理图标记上安排图片，是以我在网上找到一个很好的555按时器框图，颠末一些纤细调剂后我将它放进道理图标记中。遵守它们的引脚输入布局，是以道理图上有些跳接(图9)。

道理图标记

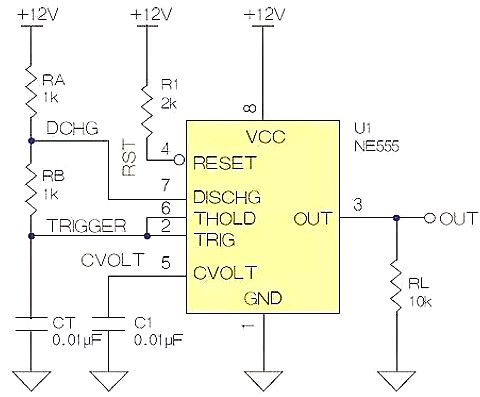

图8：点窜图7中的555按时器，将输入放在左侧，输入放在右侧，如许道理图流向更清楚。零丁的电源与地标记消弭了走线的混乱景象。

道理图标记

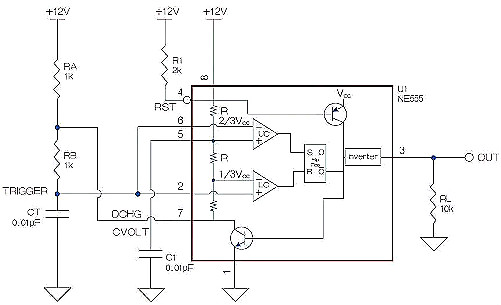

图9：你能够或许在元件外部画一个框图来展现它的功效。这能够或许像显现一个集电极开路输入一样简略，或像显现开关电源芯片外部功效一样更庞杂一些。一些CAD软件包许可你将图象粘贴到元件标记内。这里有个关头点。你能够或许用全部道理图来表现元件外部功效，或如果对元件外部功效不是很关怀的话，能够或许想让道理图更简便。我的设法是恰当在元件内画一些内容，比方集电极开路输入，但主要的是坚持全部道理图清楚有条理，人们看起来轻易懂得。好了，就剩最初一个摹拟工程师的最爱了。在大学里，John Kuras常常开打趣说功率晶体管应当用粗一点的线画得大一点。那时咱们都五体投地，但此刻我确切爱好用更大的标记显现TO-3巨型封装的晶体管(图10)。成为摹拟工程师就得接管主要性准绳，而更大的晶体管更主要，并且画起来更轻易。
