若何疾速看懂罕见硬件道理图的英文缩写-软件与硬件的辨别

硬件

本文首要讲硬件道理图的英文缩写。硬件（英文名Hardware）是计较机硬件的简称（中国大陆及香港用语，台湾叫作:硬体），是指计较机系统中由电子，机器和光电元件等组成的各类物理装配的总称。这些物理装配按系统布局的请求组成一个无机全体为计较机软件运转供给物资根本。

简而言之，硬件的功效是输出并存储法式和数据，和履行法式把数据加工成能够或许操纵的情势。从表面下去看，微机由主机箱和内部装备组成。主机箱内首要包含CPU、内存、主板、硬盘驱动器、光盘驱动器、各类扩大卡、毗连线、电源等；内部装备包含鼠标、键盘等。

硬件的根基部件

计较机由运算器、节制器、存储器、输出装备和输出装备等五个逻辑部件组成

1、运算器

运算器由算术逻辑单位（ALU）、累加器、状况寄放器、通用寄放器组等组成。

算术逻辑运算单位（ALU）的根基功效为加、减、乘、除四则运算，与、或、非、异或等逻辑操纵，和移位、求补等操纵。

2、节制器

节制器（Control Unit），是全数计较机系统的节制中间，它批示计较机各部分调和地任务，保障计较机按照事后划定的方针和步骤杂乱无章地停止操纵及处置。

3、中间处置器

中间处置器，由运算器和节制器组成，是任何计较机系统中必备的焦点部件。CPU由运算器和节制器组成，别离由运算电路和节制电路完成。

4、存储器

存储器（Memory）是计较机系统中的影象装备，用来寄存法式和数据。

计较机中全数信息，包含输出的原始数据、计较机法式、中间运转成果和终究运转成果都保管在存储器中。它按照节制器指定的地位存入和掏出信息。有了存储器，计较机才有影象功效，能力保障普通任务。

5、输出装备

向计较机输出数据和信息的装备。是计较机与用户或其余装备通讯的桥梁。输出装备是用户和计较机系统之间停止信息互换的首要装配之一。

6、输出装备

输出装备（Output Device）是计较机的终端装备，用于领受计较机数据的输出显现、打印、声响、节制核心装备操纵等。也是把各类计较成果数据或信息以数字、字符、图象、声响等情势表现出来。

罕见硬件道理图中的“英文缩写”大全概况

（一）硬件道理图的英文缩写-经常利用节制接口

EN：Enable，使能。使芯片能够或许任务。要用的时辰，就翻开EN脚，不必的时辰就封闭。有些芯片是高使能，有些是低使能，要看规格书才晓得。

CS：Chip Select，片选。芯片的挑选。通经常利用于发数据的时辰挑选哪一个芯片领受。比方一根SPI总线能够或许挂载多个装备，DDR总线上也会挂载多颗DDR内存芯片，此时就须要CS来节制把数据发给哪一个装备。

RST：Reset，重启。有些时辰简称为R或全称RESET。也有些时辰标注RST_N，表现Reset旌旗灯号是拉低失效。

INT：Interrupt，间断。后面的文章提到过，间断的意思，便是你正睡觉的时辰有人把你摇醒了，或你正看片子的时辰女伴侣来了个德律风。

PD：Power Down，断电。断电不必然非要把芯片的内部供电给断掉，若是芯片自带PD脚，间接拉一下PD脚，也相称于断电了。摄像头上会用到这根线，因为普通的摄像头有3组供电，要节制三个电源间接断电，不如间接操纵PD脚来的简略。（在USB Type-C接口中有一个Power Delivery也叫PD，跟这个完整不一样，不要看错了。）

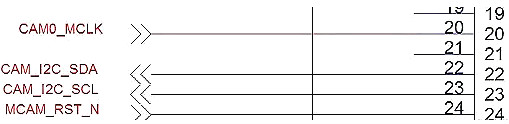

CLK：Clock，时钟。时钟线轻易搅扰别人也轻易被别人搅扰，Layout的时辰须要掩护好。对数字传输总线的时钟，普通都标称为xxx_xCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK（Main Clock）等。对系统时钟，常常会用标注频次。如SYS_26M、32K等。标了数字而不标CLK三个字，也是无所谓的，因为只要时钟才会这么标。

CTRL：control，节制。写CONTROL太长了，以是都简写为CTRL，或偶然辰用CMD（Command）。

SW：Switch，开关。旌旗灯号线开关、按键开关等都能够或许用SW。

PWM：PWM，这个已很清晰了。

REF：Reference，参考。比方I_REF，V_REF等。参考电流、参考电压。

FB：Feedback。反应。升压、降压电路上都会有反应旌旗灯号，意思和Reference是近似的，芯片按照内部收罗来的电压凹凸，静态调剂输出。内部电压偏低了，就加大输出，内部电压偏高了，就减小输出。

A/D：Analog/Digital，摹拟和数字的。如DBB=Digital Baseband，AGNG=Analog Ground。

D/DATA：数据。I2C上叫做SDA（Serial DATA），SPI上叫做SPI_DI、SPI_DO（Data In，Data Out），DDR数据线上叫做D0，D1，D32等。

A/Address：地点线。用法同数据线。首要用在DDR等地点和数据分隔的传输接口上。其余的接口，慢的像I2C、SPI，快的像MIPI、RJ45等，都是地点和数据放在一组线上传输的，就不地点线了。

（二）硬件道理图的英文缩写-经常利用标的目的的标识

TX/RX：Transmit，Receive。发送和领受。这个观点用在串口（UART）上是最多的，一根线担任发送，一根线担任领受。这里要出格注重，一台装备的发送，对应别的一台装备便是领受，TX要接到RX上去。若是TX接TX，两个都发送，就收不到数据了。

为了避免犯错，能够或许标注为：UART1_MRST、UART1_MTSR。Master RX Slave TX的意思。Master便是主控芯片，Slave便是从装备。TX、RX很轻易标错的，特别是道理图有几十页的环境下。

P/N：Positive、Negative。正和负。用于差分旌旗灯号线。此刻除DDR和SDIO以外，其余很少有并行数据传输接口了。USB、LAN、MIPI的LCD和Camera、SATA等等，高速数据总线几近都变成了串行传输数据了。串行旌旗灯号线速率很高，随意就上GHz，电压很低只要几百毫伏，因此很轻易被搅扰，要做成差分旌旗灯号，即用两根线传一个数据，一个传正的一个传负的。传到别的一边，数据相减，搅扰旌旗灯号被减掉，数据旌旗灯号负负得正被更加。对RESET_N如许的旌旗灯号来说，只起到重点标注的感化，表现这个RESET旌旗灯号是拉低才失效的。大部分装备都是低有用的RESET，偶然会有一些装备拉高RESET。

L/R：Left、Right。通经常利用于音频线，辨别摆布。有些时辰如喇叭的旌旗灯号是经由进程差分来传输的，便是SPK_L_N、SPK_L_P如许的标识。以下图，某2.1声道智能音箱音频输出（喇叭毗连器端）。TAS5751是音频功放，HF是高频High frequency（2.1声响有特地的低频输出）。P和N用 和-取代。

（三）硬件道理图的英文缩写-经常利用装备缩写

BB：Baseband，基带处置器。十几年前的的手机芯片只要通讯功效，不这么壮大的AP（跑系统的CPU），手机里的主芯片都叫做Baseband基带芯片。厥后手机机能壮大了，仍是有良多老工程师习气把主芯片叫做BB，而不是叫CPU。

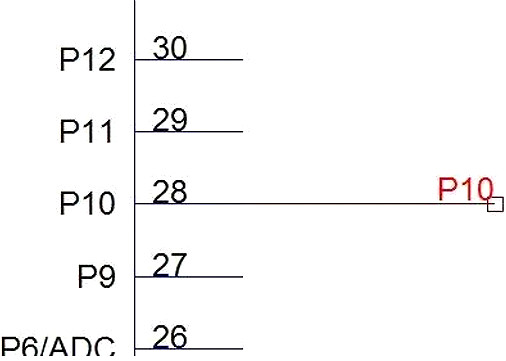

P（GPIO）：良多小芯片，比方单片机，接口通用化比拟高，大部分都是GPIO口，做甚么用都行，就不在管脚上标那末清晰了，间接用P1，P2，P1_3如许的体例来表明。P几多便是第几多个GPIO。P1_3便是第1组的第3个GPIO。（差别组的GPIO能够电压域不一样）

BAT：Battery，电池。一切的电池电压都能够或许叫做VBAT。

CHG：Charge，充电。

CAM：Camera，摄像头。

LCD：显现器。

TP：Touch Panel，触摸屏。（注重不要和Test Point测试点搞混了）

DC：Direct Current，直流电。用在装备上通经常利用作内部直流输出接口，而不是指供电体例或供电电压甚么的，比方VCC_DC_IN的寄义，便是内部DC接口供电。

软件和硬件的辨别？
一、软件是一种逻辑的产物，与硬件产物有实质的辨别

硬件是看得见、摸得着的物理部件或装备。在研制硬件产物时，人的缔造性勾当表此刻把原资料改变成有形的物理产物。

而软件产物因此法式和文档的情势存在，经由进程在计较机上运转来表现他的感化。

在研制软件产物的进程中，人们的出产勾当表此刻要缔造性地笼统出题目的求解模子，而后按照求解模子写出法式，最初颠末调试、运转法式获得求解题目的成果。全数出产、开辟进程是在有形化体例下完成的，其能见度极差，这给软件开辟、出产进程的办理带来了极大的坚苦。

二、软件产物资量的表现体例与硬件产物差别

品德表现体例差别表此刻两个方面。硬件产物设想定型后能够或许批量出产，产物资量经由进程品德检测系统能够或许获得保障。可是出产、加工进程一旦失误。

硬件产物能够就会因为品德题目而报废。而软件产物不能用传统意思上的制作停止出产，就今朝软件开辟手艺而言，软件出产仍是“定制”的，只能针对特定题目停止设想或完成。可是软件爱你产物一旦完成后，其出产进程只是复制罢了，而复制出产出来的软件品德是不异的。

设想出来的软件即便呈现品德题目，产物也不会报废，经由进程点窜、测试，还能够或许将“报废”的软件“修复”，投入普通运转。可见软件的品德保障机制比硬件具备更大的矫捷性。

三、软件产物的本钱组成与硬件产物差别

硬件产物的本钱组成中有形的物资占了相称大的比重。就硬件产物保存周期而言，本钱组成中设想、出产关键占绝大部分，而售后办事只占少部分。

软件出产首要靠脑力休息。软件产物的本钱组成中人力资本占了相称大的比重。软件产物的出产本钱首要在开辟和研制。研制胜利后，产物出产就简略了，经由进程复制就能够批量出产。

四、软件产物的失利曲线与硬件产物差别

硬件产物存在老化和折旧题目。当一个硬件部件磨损时能够或许用一个新部件去替代他。硬件会因为首要部件的磨损而终究被裁减。

对软件而言，不存在折旧和磨损题目，若是须要的话能够或许永久利用下去。可是软件毛病的解除要比硬件毛病的解除庞杂很多。软件毛病首要是因为软件设想或编码的毛病而至，必须从头设想和编码能力处理题目。

软件在其开辟初始阶段在很高的失利率，这首要是因为需要阐发不符合现实或设想毛病等引发的。当开辟进程中的毛病被改正后，其失利率便降落到必然程度并坚持绝对不变，直到该软件被烧毁不必。在软件停止大的修改时，也会致使失利率急剧回升。

五、大大都软件依然是定制发生的

硬件产物一旦设想定型，其出产手艺、加工工艺和流程办理也就肯定上去，如许便于完成硬件产物的规范化、系列化成批出产。

因为硬件产物具备规范的框架和接口，不管哪一个厂家的产物，用户买来都能够或许集成、组装和替代利用。

虽然软件产物复用是软件界孳孳不倦寻求的方针，在某些部分规模内几家领军软件企业也成立了一些软件组件复用的手艺规范。
