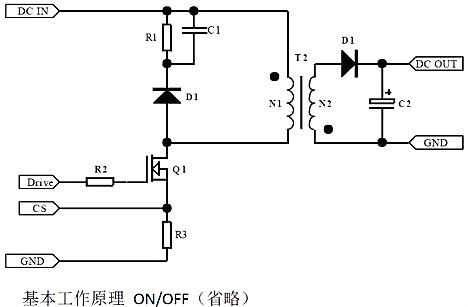

本文首要讲开关电源各类波形的由来。开关情势电源（Switch Mode Power Supply，简称SMPS），又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过差别情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是互换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就停止两者之间电压及电流的转换。
1） CCM和DCM情势判定按照
CCM和DCM的判定，不是按照低级电流是不是持续来判定的。而是按照初、次级的电流分解来判定的。只需初、次级电流差别是为零，便是CCM情势。而若是存在初、次级电流同时为零的状况，便是DCM情势。介于两者之间的便是BCM情势。

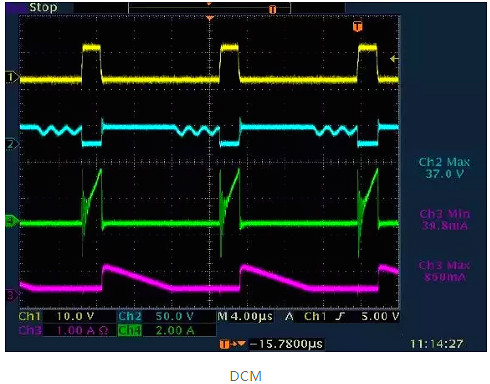

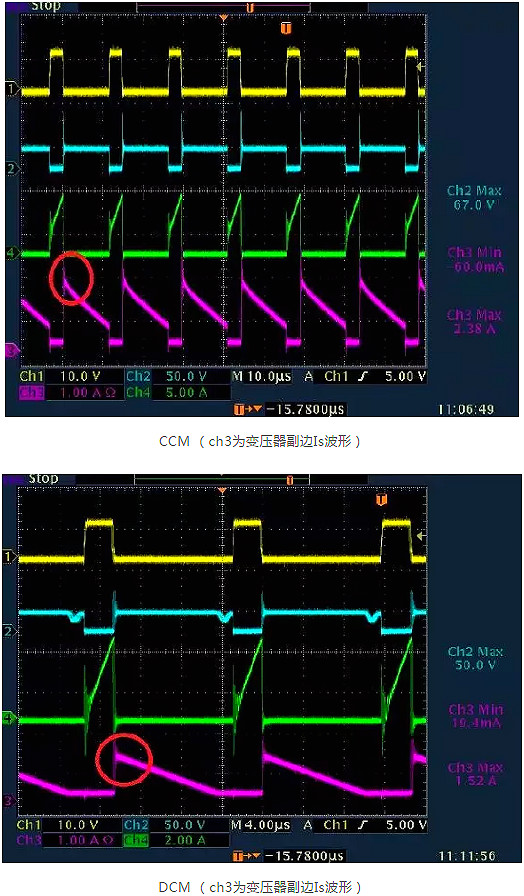

2） 两种情势在波形上的辨别
a. 变压器低级电流，CCM情势是梯形波，而DCM情势是三角波。
b. 次级整流管电流波形，CCM情势是梯形波，DCM情势是三角波。
c. MOS的Vds波形，CCM情势，鄙人一个周期守旧前，Vds一向保持在Vin+Vf的平台上。而DCM情势，鄙人一个周期守旧前，Vds会从Vin+Vf这个平台降上去发生阻尼振荡。（Vf次级反射到原边电压） 。是以咱们便能够或许很轻易从波形上看出来反激电源是任务在CCM仍是DCM状况。
在MOS关断的时辰，Vds的波形显现，MOS上的电压远跨越Vin+Vf！这是因为变压器的低级有漏感。漏感的能量是不会经由进程磁芯耦合到次级的。那末MOS关断进程中，漏感电流也是不能渐变的。漏感的电流变更也会发生感到电动势，这个感到电动势因为没法被次级耦合而箝位，电压会冲的很高。那末为了防止MOS被电压击穿而破坏，以是咱们在低级侧加了一个RCD接收缓冲电路，把漏感能量先贮存在电容里，而后经由进程R耗损掉。

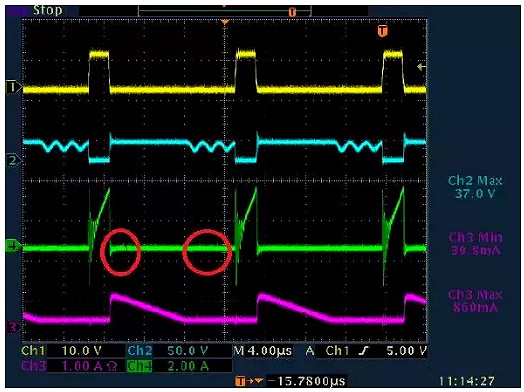

当次级电感电流降到了零，这象征着磁芯中的能量已完整开释了。那末因为二管电流降到了零，二极管也就主动停止了，次级相称于开路状况，输入电压不再反射回低级了。因为此时MOS的Vds电压高于输入电压，以是在电压差的感化下，MOS的结电容和低级电感发生谐振。谐振电流给MOS的结电容放电。Vds电压起头降落，颠末1/4之一个谐振周期后又起头回升。因为RCD箝位电路和别的寄生电阻的存在，这个振荡是个阻尼振荡，幅度愈来愈小。

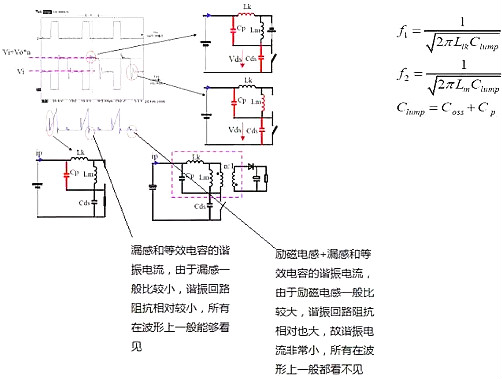

f1比f2大良多（从波形上能够或许看出），这是因为漏感普通相对较小；同时因为f1地点回路阻抗比拟小，谐振电流较大，以是能够或许很快耗损在等效电阻上，这也便是为甚么f1地点回路很快就谐振竣事的缘由！（详细谐振时辰能够或许经由进程等效模子求解二次微分方程预算）

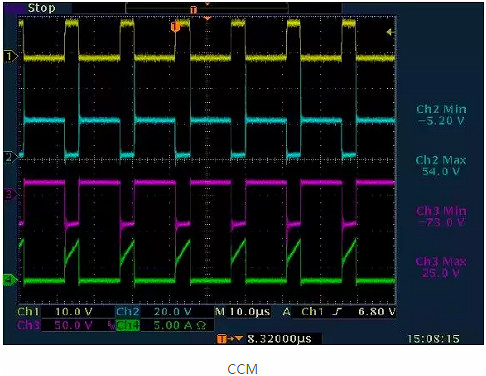

1） CCM（Vds，Ip）

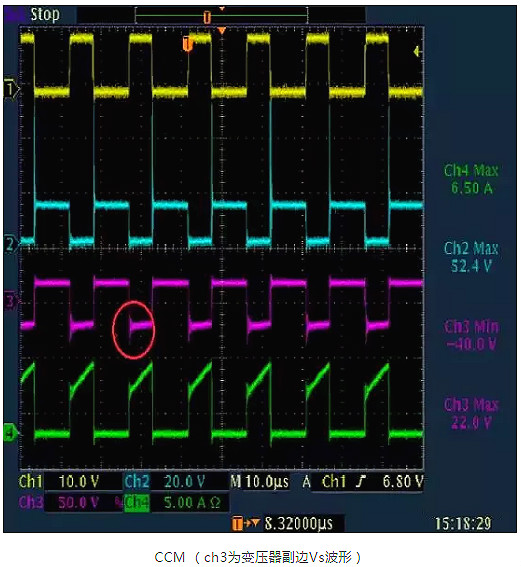

2）其余一些波形阐发（次级输入电压Vs，Is, Vds）
不论是在CCM情势仍是DCM情势，在mosfet守旧on时辰，变压器副边都有震动。首要缘由是初度级之间的漏感+输入肖特基（或快规复）结电容+输入电容谐振引发，在CCM情势下与肖特基的反向规复电流也一些干系。故普通在输入肖特基上并联一个RC来接收，使肖特基应力减小。
不论是在CCM情势仍是DCM情势，在mosfet关断off时辰，变压器副边电流Is波形都有一些震动。首要缘由是次级电感+肖特基接电容+输入电容之间的谐振形成的。

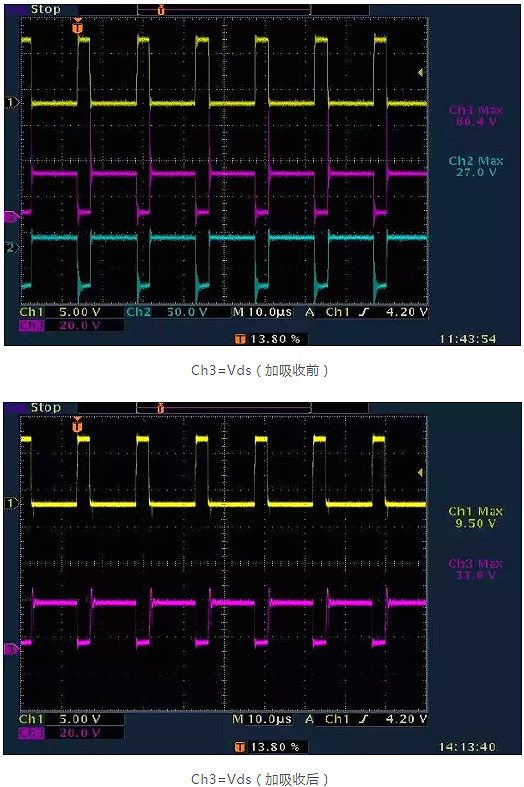

3）RCD接收电路对Vds的影响
在MOS关断的时辰，Vds的波形显现，MOS上的电压远跨越Vin+Vf！这是因为，变压器的低级有漏感。漏感的能量是不会经由进程磁芯耦合到次级的。那末MOS关断进程中，漏感电流也是不能渐变的。漏感的电流变更也会发生感到电动势，这个感到电动势因为没法被次级耦合而箝位，电压会冲的很高。那末为了防止MOS被电压击穿而破坏，以是咱们在低级侧加了一个RCD接收缓冲电路，把漏感能量先贮存在电容里，而后经由进程R耗损掉。

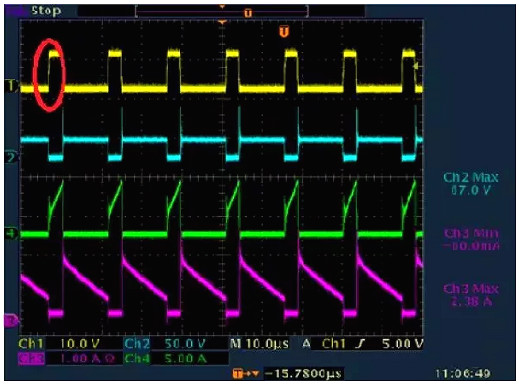

4）Vgs波形
为使mosfet在守旧时辰的回升沿比拟陡，进而进步效力。在布线时驱动旌旗灯号尽可能经由进程双线接到mosfet的G、S端，同时毗连尽可能短些。
1）尽可能使反激电路最大任务占空比小于50%，若要使占空比任务在大于50%，为防止次谐波震动，需加上斜率弥补，另外还需注重变压器可否磁复位。因为mosfet导通和关断须要必然的时辰，统一批次的变压器单体之间也有差别，倡议反激最大任务占空比小于45%。
2）反激的功率地和节制地的毗连须注重单点接地，出格是在哪一个处所停止单点接地需稳重。为有用地接收地噪声（mosfet的守旧和关断），输入电容的一个脚尽可能接近共地点。
3）因为电压外环的PID输入与电流内环停止比拟来决议占空比，现实上PID的输入不是一条相对直线，它是在直流的根本上叠加了一个低频份量，为保障输入不变，在设想时需使内环带宽比外环带宽大于10倍以上。
上述波形普通在起头调环路或在输入VIN比拟高时常常会呈现，首要缘由是外环的带宽太快了，为使体系不变，需减小带宽，普通可经由进程减小比例P或增大积分C来处理。
开关电源大抵由主电路、节制电路、检测电路、赞助电源四大部份构成。
1、主电路
打击电流限幅：限定接通电源刹时输入侧的打击电流。
输入滤波器：其感化是过滤电网存在的杂涉及障碍本机发生的杂波反应回电网。
整流与滤波：将电网互换电源间接整流为较光滑的直流电。
逆变：将整流后的直流电变为高频互换电，这是高频开关电源的焦点局部。
输入整流与滤波：按照负载须要，供给不变靠得住的直流电源。
2、节制电路
一方面从输入端取样，与设定值停止比拟，而后去节制逆变器，转变其脉宽或脉频，使输入不变，另外一方面，按照测试电路供给的数据，经掩护电路辨别，供给节制电路对电源停止各类掩护办法。
3、检测电路
供给掩护电路中正在运转中各类参数和各类仪表数据。
4、赞助电源
完成电源的软件（长途）启动，为掩护电路和节制电路（PWM等芯片）任务供电。
