最全的硬件测试5个流程图文详解，硬件（英文名Hardware）是计较机硬件的简称（中国大陆及香港用语，台湾叫作:硬体），是指计较机体系中由电子，机器和光电元件等构成的各类物理装配的总称。这些物理装配按体系布局的请求构成一个无机全体为计较机软件运转供给物资根本。
简而言之，硬件的功效是输入并存储法式和数据，和履行法式把数据加工成能够操纵的情势。从表面下去看，微机由主机箱和内部装备构成。主机箱内首要包含CPU、内存、主板、硬盘驱动器、光盘驱动器、各类扩大卡、毗连线、电源等；内部装备包含鼠标、键盘等。

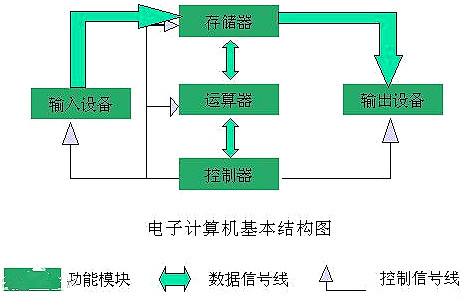

计较机由运算器、节制器、存储器、输入装备和输入装备等五个逻辑部件构成。
当一个电路板焊接完后，在查抄电路板是不是能够普通任务时，凡是不间接给电路板供电，而是要按下面的步骤停止，确保每步都不题目后再上电也不迟。
1、连线是不是精确。查抄道理图很关头，第一个查抄的重点是芯片的电源和收集节点的标注是不是精确，同时也要注重收集节点是不是有堆叠的景象。另外一个重点是原件的封装，封装的型号，封装的引脚挨次；封装不能接纳顶视图，牢记！出格是对非插针的封装。查抄连线是不是精确，包含错线、少线和多线。

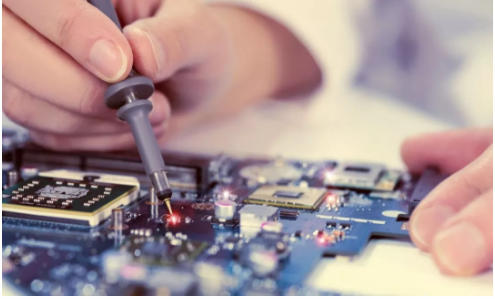

查线的体例凡是有两种：1）按照电路图查抄装配的线路，按照电路连线，按照必然的挨次逐一查抄装配好的线路；2）按照现实线路对照道理图停止，一元件为中间停止查线。把每一个元件引脚的连线一次查清，查抄每一个去向在电路图上是不是存在。为了避免犯错，对已查过的线凡是应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，间接丈量元器件引脚，如许能够同时发明接线不良的处所。
2、电源是不是短路。调试之前不上电，用万用表丈量一下电源的输入阻抗，这是必须的步骤！若是电源短路，会形成电源烧坏或更严峻的效果。在触及电源局部时，能够用一个0欧姆的电阻作为调试体例。上电前先不要焊接电阻，查抄电源的电压普通后再将电阻焊接在PCB上给前面的单位供电，以避免形成上电由于电源的电压不普通而销毁前面单位的芯片。电路设想中增添掩护电路，比方操纵规复保险丝等元件。
3、元器件装配环境。首要是查抄有极性的元器件，如发光二极管，电解电容，整流二极管等，和三极管的管脚是不是对应。对三极管，统一功效的差别厂家器管脚排序也是差别，最好用万用表测试一下。
先做开路、短路测试，以保障上电后不会呈现短路景象。若是测试点设置好的话，能够事半功倍。0欧姆电阻的操纵偶然也有益于高速电路测试。
在以上未通电前的硬件检测做完了今后，能力起头通电检测。
1、通电察看：通电后不要急于丈量电气目标，而要察看电路有不非常景象，比方有不冒烟景象，有不非常气息，手摸集成电路外封装，是不是发烫等。若是呈现非常景象，应当即关断电源，待解除毛病后再通电。
2、静态调试：静态调试普通是指在不加输入旌旗灯号，或只加牢固的电平旌旗灯号的前提下所停止的直流测试，可用万用表测出电路中各点的电位，经由进程和现实预算值比拟，连系电路道理的阐发，判定电路直流任务状况是不是普通，实时发明电路中已破坏或处于临界任务状况的元器件。经由进程改换器件或调剂电路参数，使电路直流任务状况适合设想请求。
3、静态调试：静态调试是在静态调试的根本上停止的，在电路的输入端插手适合的旌旗灯号，按旌旗灯号的流向，挨次检测各测试点的输入旌旗灯号，若发明不普通景象，应阐发其缘由，并解除毛病，再停止调试，直到知足请求。
测试进程中不能凭感受，要一直借助仪器察看。操纵示波器时，最好把示波器的旌旗灯号输入体例置于“DC”挡，经由进程直流耦合体例，可同时察看被测旌旗灯号的交、直流成份。经由进程调试，最初查抄功效块和零件的各类目标(如旌旗灯号的幅值、波形外形、相位干系、增益、输入阻抗和输入阻抗等)是不是知足设想请求，如须要，再进一步对电路参数提出公道的批改。
1、肯定测试点：按照待调体系的任务道理制定调试步骤和丈量体例，肯定测试点，并在图纸上和板子上标出地位，建造调试数据记实表格等。

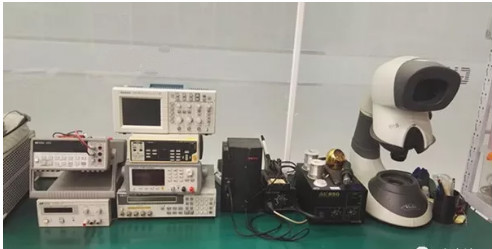

2、搭设调试任务台：任务台装备所需的调试仪器，仪器的摆设应操纵便利，便于察看。出格提醒：在建造和调试时，必然要把任务台安排的清洁、整齐。
3、挑选丈量仪表：对硬件电路，应是被调体系挑选丈量仪表，丈量仪表的精度应优于被测体系；对软件调试，则应装备微机和开辟装配。
4、调试挨次：电子电路的调试挨次普通按旌旗灯号流向停止，将前面调试过的电路输入旌旗灯号作为后一级的输入旌旗灯号，为最初统调缔造前提。
5、整体调试：选用可编程逻辑器件实现的数字电路，应实现可编程逻辑器件源文件的输入、调试与下载，并将可编程逻辑器件和摹拟电路毗连成体系，停止整体调试和成果测试。
在调试进程中，要当真察看和阐发尝试景象，做好记实，以确保尝试数据的完全靠得住。
调试成果是不是精确，很大水平受测试量精确与否和测试精度的影响。为了保障测试的成果，必须减小测试偏差，进步测试精度，为此须要注重一下几点：
1、精确操纵测试仪器的接地端。操纵地端接机壳的电子仪器停止测试，一路的接地端应和减少器的接地端接在一路，不然仪器机壳引入的搅扰不只会使减少器的任务状况产生变更，并且将使测试成果呈现偏差。按照这一准绳，调试发射极偏置电路时，若须要测试Vce，不应把仪器的两头间接接在集电极和发射极上，而应别离对地测出Vc和Ve，而后两者相减。若操纵干电池供电的万用表测试，由于电表的两个输入端是浮动的，以是许可间接跨接到测试点之间。
2、丈量电压所用仪器的输入阻抗必须弘远于被测处的等效阻抗。若测试仪器输入阻抗小，则在丈量时会引发分流，给测试成果带来很大偏差。
3、测试仪器的带宽必须大于被测电路的带宽。
4、精确挑选测试点。统一台测试仪器停止丈量时，丈量点差别，仪器内阻引发的偏差将大差别。
5、丈量体例要便利可行。须要丈量某电路的电流时，普通尽能够测电压而不测电流，由于测电压不用修改电路。若需晓得某一歧路的电流值，能够经由进程测取该歧路上电阻两头的电压，颠末换算而获得。
6、调试进程中，岂但要当真察看和丈量，还要长于记实。记实的内容包含尝试前提，察看的景象，丈量的数据、波形和相位干系等。只需大批的靠得住的尝试记实与现实成果比拟拟，能力发明电路设想的题目，完美设想计划。
要当真查找毛病缘由，切不可一遇毛病处理不了就拆掉线路从头装配。由于若是是道理上的题目，即便从头装配也处理不了题目。
1、毛病查抄的普通体例
对一个庞杂的体系来讲，要在大批的元器件和线路中精确地找出毛病是不轻易的。普通毛病诊断进程，是从毛病景象动身，经由进程频频测试，做出阐发判定，慢慢找出毛病的。
2、毛病景象和产生毛病的缘由
1）罕见的毛病景象：减少电路不输入旌旗灯号，而有输入波形。减少电路有输入旌旗灯号，但不输入波形，或波形非常。串连稳压电源无电压输入，或输入电压太高而不能调剂，或输入稳压机能变坏、输入电压不稳等。震动电路不产生震动，计数器波形不稳等等。
2）产生毛病的缘由：定型产物操纵一段时候后出毛病，能够是元件破坏，连线产生短路和断路，或前提产生变更等等。
3、查抄毛病普通体例
1）间接察看法：查抄仪器的选用和操纵是不是精确，电源电压的品级和极性是不是适合请求；极性元件引脚是不是毗连精确，有不接错、漏接和互碰等环境。布线是不是公道；印刷板是不是短线断线，电阻电容有不烧焦和炸裂等。通电察看元器件有不发烫、冒烟，变压器有不焦味，电子管、示波管灯丝是不是亮，有不高压打火等。
2）用万用表查抄静态任务点：电子电路的供电体系，半导体三极管、集成块的直流任务状况(包含元、器件引脚、电源电压)、线路中的电阻值等都可用万用表测定。当测得值与普通值相差较大时，颠末阐发可找到毛病。
趁便指出，静态任务点也能够用示波器“DC”输入体例测定。用示波器的长处是，内阻高，能同时看到直流任务状况和被测点上的旌旗灯号波形和能够存在的搅扰旌旗灯号及噪声电压等，更有益于阐发毛病。
3）旌旗灯号寻迹法：对各类较庞杂的电路，可在输入端接入一个必然幅值、恰当频次的旌旗灯号(比方，对多级减少器，可在其输入端接入f,1000 HZ的正弦旌旗灯号)，用示波器由前级到后级(或相反)，逐级察看波形及幅值的变更环境，如哪一级非常，则毛病就在该级。
4）对照法：思疑某一电路存在题目时，可将此电路的参数与不异的普通的参数(或现实阐发的电流、电压、波形等)停止逐一对照，从中找出电路中的不普通环境，进而阐发并判定毛病点。
5）部件替代法：偶然毛病比拟隐藏，不能一眼看出，如这时候你手头有与毛病仪器同型号的仪器时，能够将仪器中的部件、元器件、插件板等替代有毛病仪器中的响应部件，以便于减少毛病规模并查找毛病源。
6）旁路法：当有寄生振荡景象，能够操纵恰当客量的电容器，挑选恰当的查抄点，将电容姑且跨接在查抄点与参考接地点之间，若是振荡消逝，就标明振荡是产生在此四周或前级电路中。不然就在前面，再挪动查抄点寻觅。旁路电容要恰当，不宜过大，只需能较好地消弭无害旌旗灯号便可。
7）短路法：便是接纳姑且性短接一局部电路来寻觅毛病的体例。短路法对查抄断路性毛病最有用。但要注重对电源(电路)不能接纳短路法。
8）断路法：断路法用于查抄短路毛病最有用。断路法也是一种使毛病思疑点慢慢减少规模的体例。比方，某稳压电源因接入一带有毛病的电路，使输入电流过大，咱们接纳顺次断开电路的某一歧路的体例来查抄毛病。若是断开该歧路后，电流规复普通，则毛病就产生在此歧路。
现实调试时，寻觅毛病缘由的体例多种多样，以上仅罗列了几种经常利用的体例。这些体例的操纵对简略的毛病用一种体例便可查找出毛病点，但对较庞杂的毛病则需接纳多种体例相互补充、相互共同，能力找出毛病点。在普通环境下，寻觅毛病的惯例做法是:
1）用间接察看法，解除较着的毛病。
2）再用万用表(或示波器)查抄静态任务点。
3）旌旗灯号寻迹法是对各类电路遍及合用并且简略直观的体例，在静态调试中广为操纵。
